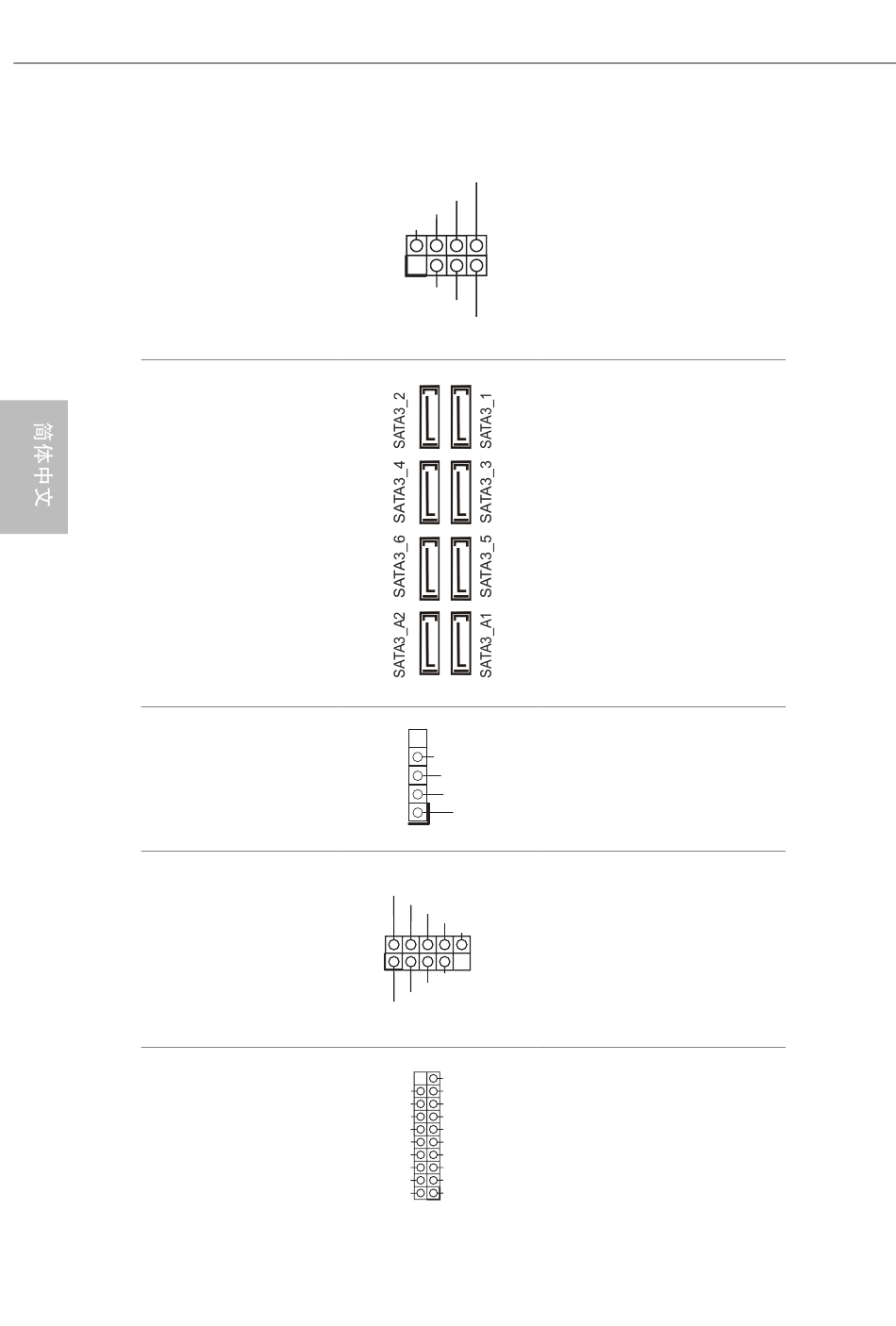

电源 LED 和扬声器接脚
(7 针 SPK_PLED1)
（见第 1 页，第 23 个）
串行 ATA3 接口
(SATA3_1_2:
见第 1 页， 第 15 个）
(SATA3_3_4:
见第 1 页， 第 16 个）
（SATA3_5_6：
见第 1 页，第 17 个）
(SATA3_A1_A2:
见第 1 页，第 18 个）
AMD LED 风扇
USB 接脚
（4 针 USB_5）
（见第 1 页，第 11 个）
USB 2.0 接脚
(9 针 USB_1_2)
（见第 1 页，第 21 个）
(9 针 USB_3_4)
（见第 1 页，第 22 个）
USB 3.1 Gen1 接脚
(19 针 USB3_7_8)
（见第 1 页，第 9 个）
192
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
GND
P+
P-
USB_PWR
1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
请将机箱电源 LED 和机箱扬声
器连接到此接脚。
这八个 SATA3 接口支持最高 6.0
Gb/s 数据传输速率的内部存储
设备的 SATA 数据线。
* 为最小化引导时间，请将
AMD SATA 端口 (SATA3_1~6)
用于您的 SSD。
此接脚用于连接 AMD SR3 散热
器上的 USB 接口。
此主板上有 2 个接脚。每个
USB 2.0 接脚可以支持两个端
口。
此主板上有 2 个接脚。每个
USB 3.1 Gen1 接脚可以支持两
个端口。
