ASROCK X470 Taichi Bedienungsanleitung Seite 121

(19-контактная,
USB3_9_10)
(см. стр. 1, № 14)

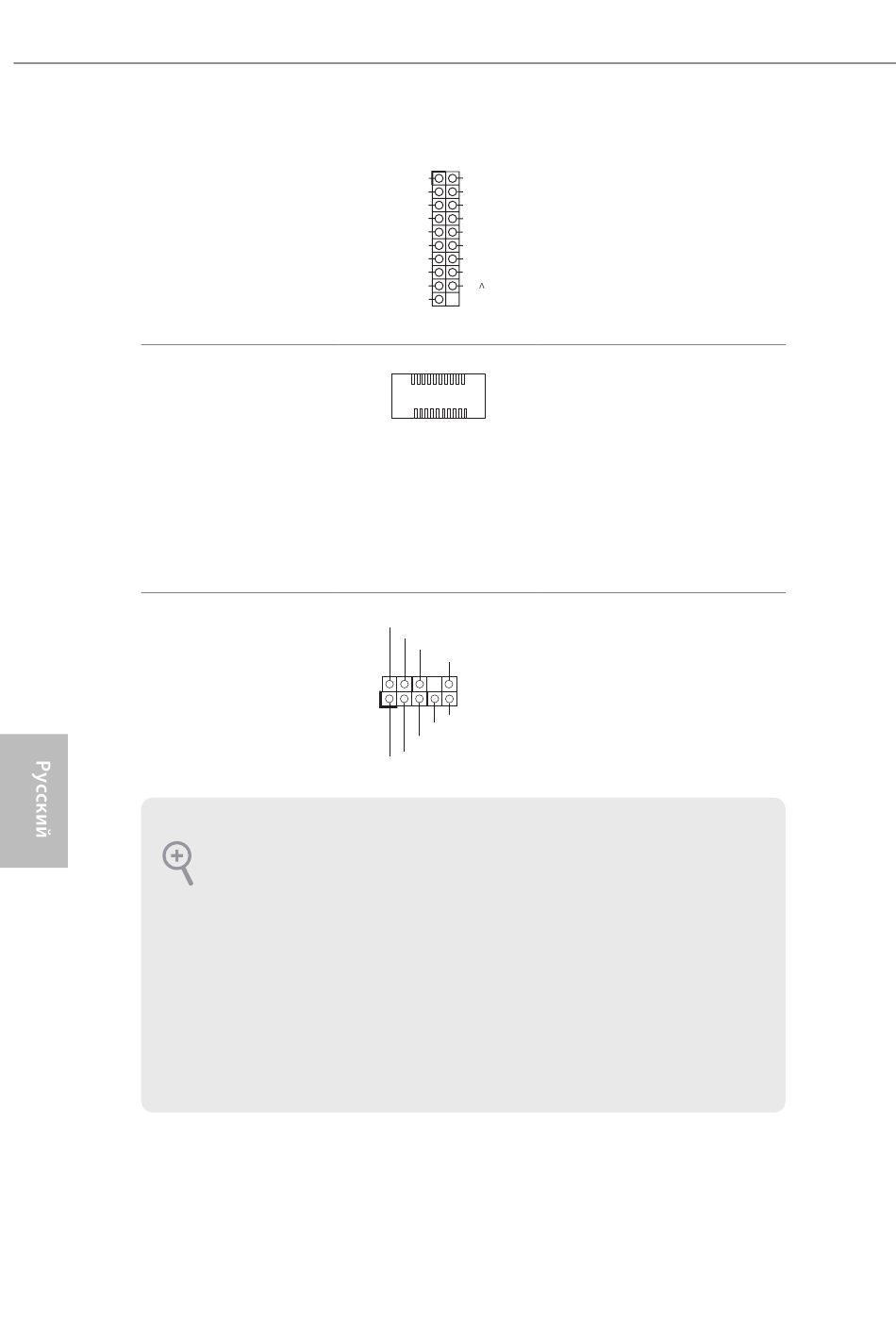

Колодка для порта
USB 3.1 Gen2 Type C на
передней панели
(26 контактов,
F_USB31_TC_1)
(см. стр. 1, № 12)
Аудиоколодка передней
панели
(9-контактов,
HD_AUDIO1)
(см. стр. 1, № 27)
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но
для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу
сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве
на корпус.
2. При использовании аудиопанели AC'97 подключите ее к аудиоколодке передней панели, как
указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
118
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
На материнской плате
предусмотрена одна колодка
для порта USB 3.1 Gen2 Type
C на передней панели. Эта
колодка используется для
подключения модуля USB
3.1 Gen2 с дополнительными
портами USB 3.1 Gen2.
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
