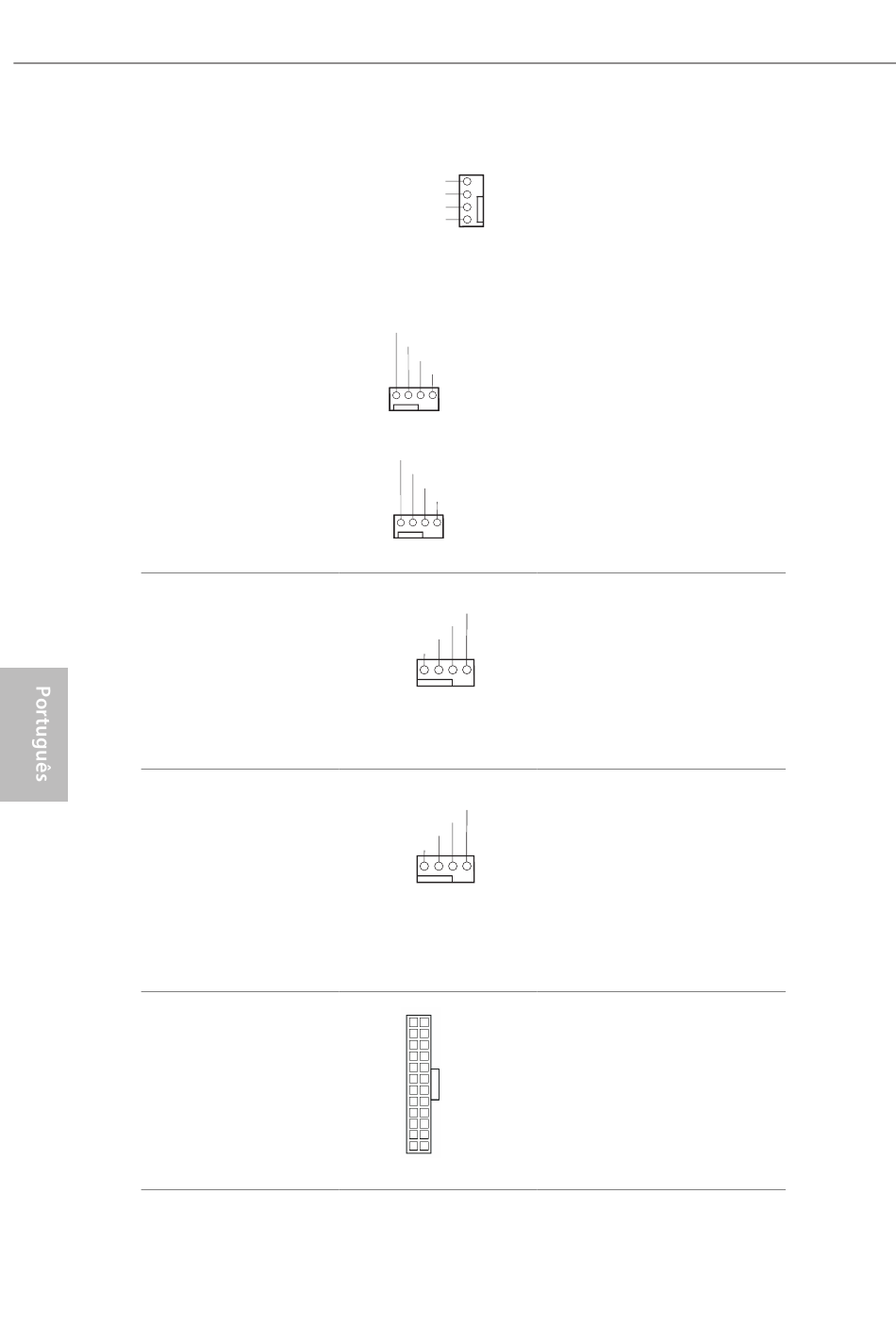

Conectores de chassi e
ventoinha de bomba de
água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 10)
(CHA_FAN2/WP de 4
pinos)
(ver p.1, N.º 24)
(4-pin CHA_FAN3/WP)
(ver p.1, N.º 3)
Conector da Ventoinha
da CPU(CPU_FAN1 de 4
pinos)
(ver p.1, N.º 5)
Conector de ventoinha de
bomba de água CPU
(CPU_FAN2/WP de 4
pinos)
(ver p.1, N.º 4)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 8)
134
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1
2
3
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1
2
3
4
12
24
1
13
Esta placa mãe fornece três
conectores do chassi de refriger-
ação a água de 4 pinos. Se você
pretende conectar um ventilador
de refrigeração a água de chassis
de 3 pinos, por favor, conecte-o ao
Pino 1-3.
Esta placa mãe inclui um conector
de ventilador da CPU (Ventilador
silencioso) de 4 pinos. Se você
pretende conectar um ventilador
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Esta placa mãe inclui um conector
de ventilador da CPU de refrig-
eração a água de 4 pinos. Se você
pretende conectar um ventilador
de refrigeração a água da CPU de
3 pinos, por favor, conecte-o ao
Pino 1-3.
Esta placa-mãe inclui um conec-
tor de alimentação ATX de 24
pinos. Para utilizar uma fonte de
alimentação ATX de 20 pinos,
introduza-a no Pino 1 e Pino 13.
