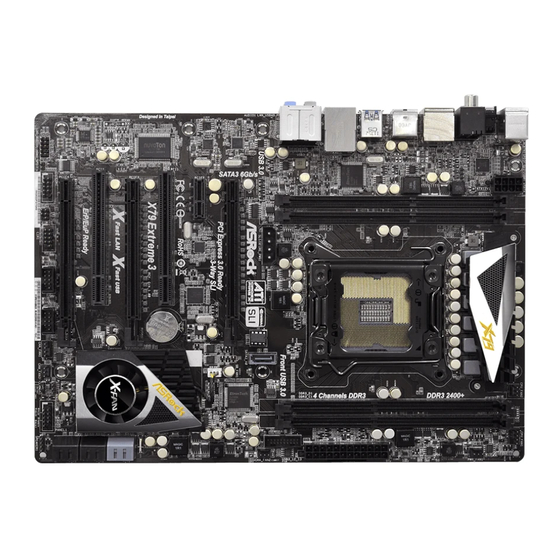

ASROCK X79 Extreme3 Installationsanleitung

ASROCK X79 Extreme3 Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifica-
tion or explanation and to the owners' benefit, without intent to infringe.
Disclaimer:
Specifications and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fitness for a particular purpose. In no event shall ASRock, its
directors, officers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profits, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Published October 2011
Copyright©2011 ASRock INC. All rights reserved.
1
ASRock X79 Extreme3 Motherboard
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK X79 Extreme3

Inhaltszusammenfassung für ASROCK X79 Extreme3

  • Seite 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fitness for a particular purpose.

  • Seite 2: Motherboard-Layout

    PCI Express 2.0 x1 Slot (PCIE2, Black) Chassis Speaker Header (SPEAKER1, Black) PCI Express 3.0 x16 Slot (PCIE1, Black) System Panel Header (PANEL1, Black) SLI / XFIRE Power Connector Power LED Header (PLED1) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 3 See the table below for connection details in accordance with the type of speaker you use. TABLE for Audio Output Connection Audio Output Channels Front Speaker Rear Speaker Central / Bass Side Speaker (No. 9) (No. 6) (No. 7) (No. 5) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 4 Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. *** eSATA3 connector supports SATA Gen3 in cable 1M. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 5: Package Contents

    In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.
  • Seite 6 - Broadcom BCM57781 - Supports Wake-On-LAN - Supports Energy Efficient Ethernet 802.3az - Supports PXE Rear Panel I/O I/O Panel - 1 x PS/2 Mouse Port - 1 x PS/2 Keyboard Port ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 7 BIOS Feature - 64Mb AMI UEFI Legal BIOS with GUI support - Supports “Plug and Play” - ACPI 1.1 Compliance Wake Up Events - Supports jumperfree - SMBIOS 2.3.1 Support ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 8 / XP 64-bit compliant (see CAUTION 18) Certifications - FCC, CE, WHQL - ErP/EuP Ready (ErP/EuP ready power supply is required) (see CAUTION 19) * For detailed product information, please visit our website: http://www.asrock.com ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 9 4GB for the reservation for system usage under Windows ® Vista / XP. For Windows OS with 64-bit CPU, there is no such limita- tion. You can use ASRock XFast RAM to utilize the memory that Win- ® dows cannot use. ®...
  • Seite 10 Apple devices, it is also capable of Charging the BC 1.1 standard smart devices. Please refer to page 30 for details. 13. ASRock XFast RAM is a new function that is included into ASRock Ex- treme Tuning Utility (AXTU). It fully utilizes the memory space that cannot ®...
  • Seite 11 Another advantage of ASRock XFast RAM is that it reduces the frequency of accessing your SSDs or HDDs in order to extend their lifes- pan. 14. ASRock X-FAN will be automatically activated only when the system rises to a certain temperature under heavy-loading or overclocking. Nor- mally, ASRock X-FAN will remain deactivated to give users the quietest computing experience.

  • Seite 12: Cpu Installation

    CPU surface is unclean or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com...
  • Seite 13 1) on your upper right corner. Step 2-2. Locate Pin1 and the two orientation key notches. orientation key notch alignment key Pin1 orientation key notch alignment key 2011-Pin CPU 2011-Pin Socket ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 14 Step 3-3. Press down the left load lever, and secure it with the load plate tab under the retention tab. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 15 Connect fan header with the CPU fan connector on the motherboard. Step 6. Secure excess cable with tie-wrap to ensure the cable does not interfere with fan operation or contact other components. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 16: Installing A Dimm

    Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 17: Installing An Expansion Card

    Align the card connector with the slot and press firmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 18 PCIE1 slot and the other graphics card to PCIE3 slot. Make sure that the cards are properly seated on the slots. Step2. If required, connect the auxiliary power source to the PCI Express graph- ics cards. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 19 Step3. Align and insert the ASRock SLI_Bridge_2S Card to the goldfingers on each graphics card. Make sure the ASRock SLI_Bridge_2S Card is firmly in place. ASRock SLI_Bridge_2S Card Step4. Connect a VGA cable or a DVI cable to the monitor connector or the DVI connector of the graphics card that is inserted to PCIE1 slot.
  • Seite 20 Please make sure that both power connectors on the PCI Express graph- ics card are connected. Repeat this step on the three graphics cards. Step3. Align and insert ASRock 3-Way SLI-2S1S Bridge Card to the goldfingers on each graphics card. Make sure ASRock 3-Way SLI-2S1S Bridge Card is firmly in place.
  • Seite 21 Set PhysX GPU acceleration item, please select Enabled. In Select an SLI configuration item, please select Enable SLI. And click Apply. C. Reboot your system. D. You can freely enjoy the benefit of SLI feature. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 22 Set PhysX GPU acceleration item, please select Enabled. In Select an SLI configuration item, please select Enable SLI. And click Apply. F. Reboot your system. G. You can freely enjoy the benefit of SLI or Quad SLI feature. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 23 ® * SLI appearing here is a registered trademark of NVIDIA Technologies Inc., and is used only for identification or explanation and to the owners’ benefit, without intent to infringe. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 24 Step 1. Insert one Radeon graphics card into PCIE1 slot and the other Radeon graphics card to PCIE3 slot. Make sure that the cards are properly seated on the slots. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 25 PCIE1 slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com...
  • Seite 26 PCIE1 slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com...
  • Seite 27 ”, and then check the item “Enable CrossFireX ”. Select “2 GPUs” and click “Apply” (if you install two Radeon graphics cards). Select “3 GPUs” and click “OK” (if you install three Radeon graphics cards). ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 28 Express VGA cards, you can easily enjoy the benefits of Surround Display feature. For the detailed instruction, please refer to the document at the following path in the Support CD: ..\ Surround Display Information ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 29 The Multi-Angle CIR Receiver does not support Hot-Plug function. Please install it before you boot the system. * ASRock Smart Remote is only supported by some of ASRock motherboards. Please refer to ASRock website for the motherboard support list: http://www.asrock.com...
  • Seite 30 No. 3 2. USB 2.0 port (USB6) header see p.2 No. 26 With ASRock XFast Charger feature, you can freely enjoy the quick charging convenience by installing the USB cable on these two ports. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com...
  • Seite 31 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. The Clear CMOS Switch has the same function as the Clear CMOS jumper. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 32 USB 2.0 headers on (see p.2 No. 26) this motherboard. Each USB 2.0 header can support two USB 2.0 ports. USB_PWR (9-pin USB_8_9) (see p.2 No. 25) DUMMY USB_PWR ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 33 B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L. C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 34 Chassis Speaker Header Please connect the chassis speaker to this header. (4-pin SPEAKER 1) (see p.2 No. 18) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 35 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3. Pin 1-3 Connected 3-Pin Fan Installation (3-pin CPU_FAN2) CPU_FAN_SPEED (see p.2 No. 4) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 36: Atx Power Connector

    (see p.2 No. 38) connecor when two graphics SLI/XFIRE_POWER1 cards are plugged to this motherboard. Serial port Header This COM1 header supports a serial port module. (9-pin COM1) (see p.2 No. 29) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 37: Smart Switches

    The motherboard has a smart switch: Clear CMOS switch. Clear CMOS Switch Clear CMOS Switch is a smart switch, allowing users to quickly (CLRCBTN) clear the CMOS values. (see p.3 No. 16) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 38: Installing Windows

    B. Set the option “SATA Mode” to [IDE]. (For SATA2_0 to SATA2_3, SATA3_0 and SATA3_1 ports.) Set the option “ASMedia SATA3 Operation Mode” to [IDE]. (For SATA3_A0 port.) ® STEP 2: Install Windows XP / XP 64-bit OS on your system. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 39 PCI / PCIE buses are in the fixed mode so that FSB can operate under a more stable overclocking environment. Please refer to the warning on page 9 for the possible overclocking risk before you apply Untied Overclocking Technology. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 40 It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 41: Einführung

    1. Einführung Wir danken Ihnen für den Kauf des ASRock X79 Extreme3 Motherboard, ein zu- verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation...

  • Seite 42: Spezifikationen

    (Realtek ALC898 Audio Codec) - Premium Blu-ray-Audio-Unterstützung - Unterstützt THX TruStudio - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Unterstützt Wake-On-LAN - Unterstützt energieeffizientes Ethernet 802.3az - Unterstützt PXE ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 43: E/A-Anschlüsse An Der Rückseite

    - CPU/Gehäuse/Strom/SB lüfter-Anschluss - 24-pin ATX-Netz-Header - 8-pin anschluss für 12V-ATX-Netzteil - SLI/XFIRE-Netz-Header - Anschluss für Audio auf der Gehäusevorderseite - 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher USB 2.0-Anschlüsse) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 44: Hardware Monitor

    - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), CyberLink MediaEspresso 6.5-Testversion, ASRock Software-Suite (ASRock MAGIX-Multimedia-Suite - OEM) Einzigartige - ASRock Extreme Tuning Utility (AXTU) (siehe VORSICHT 6) Eigenschaft - ASRock Sofortstart - ASRock Instant Flash (siehe VORSICHT 7) - ASRock APP Charger (siehe VORSICHT 8)

  • Seite 45: Zertifizierungen

    Speicher zur Nutzung durch das System reserviert wird. Unter ® Windows OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie ® können ASRock XFast RAM zur Nutzung des Speichers, den Windows nicht verwenden kann, einsetzen. ® Aktuell unterstützt der Intel Sandy Bridge-E-Sockel-2011-Prozessor PCIE 3.0 nicht;...
  • Seite 46 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufladung mehrerer Apple-Geräte gleichzeitig;...
  • Seite 47 Zusätzlich zu Apple-Geräten kann es auch intelligente Geräte mit dem BC 1.1-Standard aufladen. Hinweise finden Sie auf Seite 30. 13. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut- ®...
  • Seite 48 Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmel- eitpaste zwischen CPU und Kühlkörper zu sprühen. 18. Intel Rapid Storage Technology enterprise 3.0 und ASRock XFast RAM ® ®...

  • Seite 49: Einstellung Der Jumper

    CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefiniertes Profil, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS löschen-Jumper. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 50: Integrierte Header Und Anschlüsse

    Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die SATA / SATA2 / SATA3 Festplatte (Option) oder das SATA2 / SATA3 Verbindungsstück auf dieser Hauptplatine angeschlossen werden. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 51 Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder seite Ihres Gehäuses, (9-Pin HD_AUDIO1) ermöglicht Ihnen eine bequeme (siehe S.2 - No. 31) Anschlussmöglichkeit und Kontrolle über Audio-Geräte. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 52 Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S1 befindet. Die LED schaltet sich aus, wenn sich das System in den Modi S3/S4 befindet oder ausgeschaltet ist (S5). ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 53 CHA_FAN1-, CHA_FAN2- und CHA_FAN3- (3-pin CHA_FAN3) unterstützen Lüftersteuerung. (siehe S.2 - No. 22) +12V SB_FAN1 unterstützt CHA_FAN_SPEED geräuscharmen Lüfter. (3-pin PWR_FAN1) +12V PWR_FAN_SPEED (siehe S.2 - No. 7) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 54 Sie den Stecker mit Pin 1 und Pin 13 ein. Installation eines 20-pol. ATX-Netzteils ATX 12V Anschluss Bitte schließen Sie an diesen Anschluss die ATX 12V (8-pin ATX12V1) Stromversorgung an. (siehe S.2 - No. 1) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 55 (siehe S.2 - No. 30) VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diesem Anschluss. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 56 1.5 Schnellschalter Dieses Motherboard besitzt ein Schnellschalter: CMOS löschen-Schalter. CMOS löschen-Schalter Der CMOS löschen-Schalter ist ein Schnellschalter, mit dem (CLRCBTN) Benutzer die CMOS-Werte (siehe S.3 - No. 16) schnell löschen können. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 57 Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 58: Contenu Du Paquet

    1. Introduction Merci pour votre achat d’une carte mère ASRock X79 Extreme3, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme.
  • Seite 59 - 7,1 CH HD Audio avec protection de contenu (Realtek ALC898 Audio Codec) - Prise en charge de l’audio Premium Blu-ray - Prend en charge THX TruStudio - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 60: Panneau Arrière

    6.0Go/s - 1 x En-tête du module infrarouge - 1 x Barrette pour module à infrarouges grand public - 1 x En-tête de port COM - 1 x Connecteur HDMI_SPDIF ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 61 - CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V Tension Multi-ajustement CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock (Suite multimédia ASRock MAGIX - OEM) Caractéristique - Utilitaire ASRock Extreme Tuning (AXTU)
  • Seite 62 Du fait des limites du système d’exploitation, la taille mémoire réelle ® réservée au système pourra être inférieure à 4 Go sous Windows ® Vista / XP. Avec Windows OS avec CPU 64 bits, il n’y a pas ce genre ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 63 Si vous désirez un moyen plus rapide et moins contraignant de recharger vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé pour vous la solution idéale - le chargeur ASRock APP. Il suffit d’installer le pilote du chargeur APP, et vous pourrez recharger rapidement votre...
  • Seite 64 USB. Les performances réelles dépendent des propriétés du périphérique. 11. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan- tages suivants. Priorisation d’application LAN : Vous pouvez configurer votre priorité d’application idéalement et/ou ajouter des nouveaux pro- grammes.
  • Seite 65 être réglés via l’utilitaire de configuration UEFI. 15. ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si l’alimentation venait à...
  • Seite 66 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. Le commutateur Effacer CMOS présente la même fonction que le cavalier Effacer CMOS. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 67 (USB_6_7 br.9) panneau E/S, il y a trois (voir p.2 No. 26) embases USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en charge 2 ports USB 2.0. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 68 Connecteur audio panneau C’est une interface pour un câble avant audio en façade qui (HD_AUDIO1 br. 9) permet le branchement et le (voir p.2 No. 31) contrôle commodes de périphériques audio. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 69 Le voyant DEL clignote lorsque le système est en mode veille S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/S4 ou lorsqu’il est éteint (S5). ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 70 (CHA_FAN3 br. 3) fonction ventilateur silencieux. (voir p.2 No. 22) +12V CHA_FAN_SPEED (PWR_FAN1 br. 3) +12V (voir p.2 No. 7) PWR_FAN_SPEED SB_FAN_SPEED (SB_FAN1 br. 3) +12V (voir p.2 No. 13) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 71 à 4 broches ATX 12V alimentation. Pour utiliser l’alimentation des 4 broches ATX, branchez votre alimentation avec la broche 1 et la broche 5. 4-Installation d’alimentation à 4 broches ATX 12V ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 72 Cette carte mère dispose d’un interrupteurs rapides : un interrupteur d’effacement de CMOS. Interrupteur d’effacement de CMOS L’interrupteur d’effacement de (CLRCBTN) CMOS est un interrupteur (voir p.3 No. 16) rapide qui permet à l’utilisateur d’effacer rapidement les valeurs du CMOS. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 73 Si le Menu principal n’apparaît pas automatiquement, locali- sez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double- cliquez dessus pour afficher les menus. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 74: Contenuto Della Confezione

    1. Introduzione Grazie per aver scelto una scheda madre ASRock X79 Extreme3, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
  • Seite 75 - Supporto THX TruStudio - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Supporta Wake-On-LAN - Supporto di Energy Efficient Ethernet 802.3az - Supporta PXE Pannello I/O Panel ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 76 - 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0) - 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) Interruttore - 1 x interruttore pulizia CMOS con LED rapido ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 77 Certificazioni - FCC, CE, WHQL - Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 19) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 78 Windows ® 7 / Vista / XP. Per Windows ® OS con CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per fare uso della memoria che Windows ® non può utilizzare. ® Attualmente il processore Intel Socket 2011 Sandy Bridge-E non sup- porta PCIE 3.0, tuttavia questa scheda madre è...
  • Seite 79 10. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi- viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo. 11. ASRock XFast LAN offre un accesso a Internet più veloce, che compren- de i seguenti benefici. Priorità alle applicazioni LAN: è possibile configu- rare la priorità...
  • Seite 80 Apple, è anche in grado di caricare dispositivi smart con standard BC 1.1. Per maggiori informazioni fare riferimento a pagina 30. 13. ASRock XFast RAM è una nuova funzione inclusa in ASRock Extreme Tuning Utility (AXTU). Utilizza completamente lo spazio che non può...
  • Seite 81 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del jumper Clear CMOS. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 82 Oltre alle sei porte USB 2.0 predefinite nel pannello I/O, la (9-pin USB_6_7) scheda madre dispone di tre (vedi p.2 Nr. 26) intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 83 HI-FI, TV, ecc. Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente connessione facile e controllo (9-pin HD_AUDIO1) dei dispositivi audio. (vedi p.2 Nr. 31) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 84 Il LED è acceso quando il sistema è operativo. Il LED continua a lampeggiare quando il sistema è in stato di standby S1. Il LED è spento quando il sistema è in stato di sospensione /ibernazione S3/S4 oppure spento (S5). ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 85 CHA_FAN_SPEED supporta la funzione Quiet Fan. (3-pin CHA_FAN3) (vedi p.2 Nr. 22) +12V CHA_FAN_SPEED (3-pin PWR_FAN1) (vedi p.2 Nr. 7) +12V PWR_FAN_SPEED (3-pin SB_FAN1) SB_FAN_SPEED +12V (vedi p.2 Nr. 13) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 86 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5. Installazione elettrica 4-Pin ATX 12V ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 87 Questa scheda madre ha uno interruttori rapidi: Interruttore pulizia CMOS. Interruttore pulizia CMOS L’interruttore di pulizia CMOS è un interruttore rapido che (CLRCBTN) consente agli utenti di cancellare (vedi p.3 Nr. 16) velocemente i valori CMOS. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 88 Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 89: Contenido De La Caja

    1. Introducción Gracias por su compra de ASRock X79 Extreme3 placa madre, una placa de con- fianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Seite 90 - Compatible con audio Blu-ray de alta calidad - Compatible con THX TruStudio - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Soporta Wake-On-LAN - Compatible con Ethernet 802.3az de bajo consumo energético ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 91 - 1 x cabecera HDMI_SPDIF - 1 x cabecera de indicador LED de encendido - Conector de ventilador de CPU / chasis / alimentación / SB - 24-pin cabezal de alimentación ATX ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 92 Prueba de CyberLink MediaEspresso 6.5, conjunto de aplicaciones ASRock (Conjunto multimedia ASRock MAGIX - OEM) Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 6) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 7) - ASRock APP Charger (vea ATENCIÓN 8) - ASRock SmartView (vea ATENCIÓN 9)
  • Seite 93 ® 7 / Vista / XP. Para equipos con Windows OS con CPU de 64-bit, no existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la ® memoria que no puede usar Windows ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com...
  • Seite 94 . Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la fase POST o pulsar <F2> para acceder al menú de configuración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad flash USB, unidad de disco flexible o disco duro para poder actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de...
  • Seite 95 Windows 7 / 7 64 bits / Vista / Vista bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp 10. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB.
  • Seite 96 UEFI. 15. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro de energía durante el proceso de actualización del BIOS, ASRock Crash-...
  • Seite 97 GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. El conmutador Borrar CMOS tiene la misma función que el puente Borrar CMOS. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 98 E/S, hay tres bases de (vea p.2, N. 26) conexiones USB 2.0 en esta placa base. Cada una de estas bases de conexiones admite dos puertos USB 2.0. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 99 Conector de audio de Este es una interface para panel frontal cable de audio de panel frontal que permite conexión y control (9-pin HD_AUDIO1) conveniente de apparatos de (vea p.2, N. 31) Audio. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 100 El LED parpadea cuando el sistema se encuentre en estado de suspensión S1. El LED se apaga cuando el sistema se encuentre en estado de suspensión S3/S4 o se apaga (S5). ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 101 (3-pin CHA_FAN2) +12V de ventilador. SB_FAN1 admite (vea p.2, N. 10) CHA_FAN_SPEED ventilador silencioso. (3-pin CHA_FAN3) (vea p.2, N. 22) +12V CHA_FAN_SPEED (3-pin PWR_FAN1) (vea p.2, N. 7) +12V PWR_FAN_SPEED ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 102 Instalación de una Fuente de Alimentación ATX de 20 Pins Cabezal de alimentación ATX 12V Conecte la fuente de alimentación ATX 12V a su (8-pin ATX12V1) cabezal. (vea p.2, N. 1) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 103 CMOS. Conmutador de borrado de memoria CMOS El conmutador de encendido es un conmutador rápido que (CLRCBTN) (vea p.3, N. 16) permite al usuario encender / apagar rápidamente el sistema. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 104 Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 105 1. Введение Благодарим вас за покупку материнской платы ASRock X79 Extreme3 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.
  • Seite 106 вывода на задней - 1 x порт мыши PS/2 панели - 1 x порт клавиатуры PS/2 - 1 x порт Coaxial SPDIF Out - 1 x порт Optical SPDIF Out ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 107 BIOS - 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca поль зователя - поддержка “Plug and Play” - ACPI 1.1, включение по событиям - поддержка режима настройки без перемычек ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 108 - ASRock XFast USB (см. ОСТОРОЖНО, пункт 10) - ASRock XFast LAN (см. ОСТОРОЖНО, пункт 11) - Зарядное устройство ASRock XFast (см. ОСТОРОЖНО, пункт 12) - ASRock XFast RAM (см. ОСТОРОЖНО, пункт 13) - ASRock X-FAN (см. ОСТОРОЖНО, пункт 14) - ASRock Crashless BIOS (см.
  • Seite 109 стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука. Соответствующие схемы подключения описаны на стр. 3. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это универсальное средство тонкой настройки различных функций системы с удобным и понятным интерфейсом, включающая разделы Hardware Monitor (Наблюдение...
  • Seite 110 работать с программой ASRock Extreme Tuning Utility (AXTU), посетите наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash ROM. Данное средство для обновления BIOS умеет работать без входа в ®...
  • Seite 111 использовать для зарядки стандартных интеллектуальных устройств BC 1.1. Подробная информация представлена на стр. 30. 13. ASRock XFast RAM – новая функция, входящая в состав утилиты ASRock Extreme Tuning Utility (AXTU). Благодаря ей, используется область памяти, использование которой не возможно на процессоре с...
  • Seite 112 ® 18. ОС Microsoft Windows XP / XP 64-разрядной версией, не поддерживает Intel Rapid Storage Technology enterprise 3.0 и ASRock XFast RAM. 19. EuP расшифровывается как Energy Using Product. Стандарт был разработан Европейским Союзом для определения энергопотребления готовых систем. По требованию EuP система в выключенном состоянии...
  • Seite 113 профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. Переключатель Clear CMOS работает так же, как перемычка Clear CMOS. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 114 портов USB 2.0 на панели ввода- (9-контактный USB_6_7) вывода, на данной материнской (см. стр. 2, п. 26) плате предусмотрено три разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два порта USB 2.0. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 115 IRTX HI-FI, телевизоров и т.д. Аудиоразъем передней Этот интерфейс предназначен панели для присоединения аудиокабеля передней панели, (9-контактный HD_AUDIO1) обеспечивающего удобное (см. cтр. 2, п. 31) подключение аудиоустройств и управление ими. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 116 можно настроить. RESET (кнопка сброса): Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не удается. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 117 управления вентилятором. (см. стр. 2, п. 10) +12V CHA_FAN_SPEED SB_FAN1 поддерживает бесшумный вентилятор. (3-контактный CHA_FAN3) (см. стр. 2, п. 22) +12V CHA_FAN_SPEED (3-контактный PWR_FAN1) (см. стр. 2, п. 7) +12V PWR_FAN_SPEED ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 118 продолжаться, даже если адаптируется традиционный 20-штыревой разъем питания ATX. Для использования 20-штыревого разъема питания ATX вставьте источник питания вместе со штекером 1 и штекером 13. Установка 20-штыревого разъема питания ATX ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 119 аудиосигнала на VGA-карту HDMI, (см. стр. 2, п. 30) что позволяет подключать к системе цифровые телевизоры, проекторы или жидкокристаллические панели HDMI. Соедините эту колодку с разъемом HDMI_SPDIF на VGA- карте HDMI. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 120 На этой материнской плате есть один кнопки для ускорения работы: кнопка для очистки CMOS. Clear CMOS Switch Кнопка Clear CMOS Switch (CLRCBTN) позволяет быстро сбросить (см. стр. 3, п. 16) установки CMOS. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 121 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 122 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumunda, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
  • Seite 123 - Enerji Verimli Ethernet 802.3az desteği - PXE’yi destekler Arka Panel G/З Paneli G/З - 1 x PS/2 Fare Portu - 1 x PS/2 Klavye Portu - 1 x Koaksiyel SPDIF Çıkışı Portu ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 124 - “Tak Çalıştır”ı destekler - ACPI 1.1 Uyumlu Uyandırma Olayları - Jumpersız ayarlamayı destekler - SMBIOS 2.3.1 Desteği - CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V Voltaj Çoklu ayarı ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 125 XP 64-bit uyumlu (bkz. DİKKAT 18) Sertifikalar - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 19) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 126 Düzgün bağlantı için sayfa 3'teki tabloyu kontrol edin. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız Aşırtma, OC DNA ve IES dahildir.
  • Seite 127 Touch gibi Apple cihazlarınızı şarj etmek için daha hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve eskisinden 40% daha hızlı...
  • Seite 128 şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması. 14. ASRock X-FAN, sadece aşırı yüklenme veya hız aşırtma altında belirli bir sıcaklığa ulaştığında otomatik olarak devreye sokulacaktır.
  • Seite 129 önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profili, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve sahiptir. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 130 (9-pinli USB_6_7) bu anakartta üç USB 2.0 fişi (bkz. s.2 No. 26) bulunur. Her USB 2.0 fişi iki USB 2.0 portunu destekler. USB_PWR (9-pinli USB_8_9) DUMMY (bkz. s.2 No. 25) USB_PWR ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 131 B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Ground'u (GND) Ground'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses paneli için bağlamanız gerekmez. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 132 çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin atamalarının doğru biçimde eşleştirildiğinden emin olun. Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fişe bağlayın. (4-pinli SPEAKER1) (bkz. s.2 No. 18) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 133 şekilde çalışabilir. 3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı planlıyorsanız, lütfen Pin 1-3'e bağlayın. Pin 1-3 Bağlı 3-Pinli Fanı Takma ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 134 Lütfen bir SLI/XFIRE güç kaynağını bu konektöre (4-pinli SLI/XFIRE_PWR1) SLI/XFIRE_POWER1 bağlayın. (bkz. s.2 No. 38) Seri port Fişi Bu COM1 fişi bir seri port modülünü destekler. (9-pinli COM1) (bkz. s.2 No. 29) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 135 Bu anakartta bir akıllı anahtar bulunur: CMOS'u temizleme anahtarı. CMOS'u Temizleme Anahtarı CMOS'u Temizleme Anahtarı, kullanıcıların hızlı bir şekilde (CLRSBTN) CMOS değerlerini (bkz. s.3 No.16) temizlemelerini sağlayan akıllı bir anahtardır. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 136 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 137 1. 제품소개 ASRock 의 X79 Extreme3 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실...
  • Seite 138 - PXE 지원 후면판 I/O I/O Panel - 1 개 PS/2 마우스 포트 - 1 개 PS/2 키보드 포트 - 1 개동축 SPDIF 출력 포트 - 1 개광학 SPDIF 출력 포트 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 139 - 64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS - “플러그 앤 플레이” 지원 - ACPI 1.1 웨이크 - 업 이벤트와의 호환 - 점퍼 프리 지원 - SMBIOS 2.3.1 지원 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 140 MediaEspresso 6.5 평가판 , ASRock 소프트웨어 세트 (ASRock MAGIX Multimedia Suite - OEM) 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 6 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 7 참조 ) - ASRock APP Charger ( 주의 8 참조 ) - ASRock SmartView ( 주의...
  • Seite 141 (Intelligent Energy Saver) 의 경우 , 전압 조절기로 출력위상의 수를 줄여 CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하시키지 않으면서 효율을 높일 수 있습니다 . ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절차는 당 사의 웹 사이트를 참조하십시오 .
  • Seite 142 리 공간을 사용합니다 . ASRock XFast RAM 은 이전에 방문했던 웹사이트의 로딩 시간을 단축하며 웹 서핑을 이전보다 더 빠르게 합니다 . 또한 Adobe Photoshop 속도를 5 배 증가 시킵니다 . ASRock XFast RAM 의 또 다른 장점 은 SSD 또는 HDD 의 액세스 빈도를 줄여 수명을 확장 늘입니다 .
  • Seite 143 조용한 컴퓨터 작업을 할 수 있습니다 . 특정 온도 및 팬 속도 설정은 UEFI 설 치 유틸리티에서 구성할 수 있습니다 . 15. ASRock Crashless BIOS 로 실패 없이 BIOS 를 업데이트할 수 있습니다 . BIOS 업데이트 중에 전원 공급이 끊긴 후 전원이 다시 공급되면 ASRock Crashless BIOS 가...
  • Seite 144 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . Clear CMOS Switch는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 145 에도 USB 2.0 헤더가 3 개 있습 (2 페이지 , 26 번 항목 참조 ) 니다 . 각각의 USB 2.0 헤더는 2 개의 USB 2.0 포트를 지원할 수 있습니다 . ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 146 (2 페이지 , 27 번 항목 참조 ) 전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 하게 조절하고 연결할 수 있는 전면 (9 핀 HD_AUDIO1) 오디오 인터페이스 입니다 . ( 2 페이지 , 31 번 항목 참조 ) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 147 에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이 브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 148 (2 페이지 , 13 번 항목 참조 ) +12V CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에 FAN_SPEED_CONTROL CPU_FAN_SPEED 연결하고 흑색 선을 접지 핀에맞 (4 핀 CPU_FAN1) 추십시오 . (2 페이지 , 6 번 항목 참조 ) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 149 전히작업할수있습니다 . 만약 전통적인 4- 핀 ATX 12V 전원공급을 채용 하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀 5 에전원공급을 삽입해야합니다 . 4- 핀 ATX 12V 전원공급장치 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 150 이 메인보드에는 한 개의 빠른 스위치 , CMOS 삭제 스위치 . CMOS 삭제 스위치 CMOS 삭제 스위치는 빠른 스위 (CLRCBTN) 치로서 , 사용자가 CMOS 값을 빠 (3 페이지 , 16 번 항목 참조 ) 르게 삭제할 수 있습니다 . ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 151 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 152 ASRock X79 Extreme3 クイックインストレーションガイド ASRock X79 Extreme3 サポート CD 3 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド 1 x ASRock SLI_Bridge_2S カード 1 x ASRock 3-Way SLI-2S1S Bridge カード ASRockからのお知らせ ... ® Windows 7 / 7 64-bit / Vista / Vista 64-bit でより良い性能を得るに...
  • Seite 153 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Wake-On-LAN をサポート - Energy Efficient Ethernet 802.3az をサポート - PXE をサポート リアパネル I/O Panel - PS/2 マウスポート x 1 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 154 - USB 3.0 ヘッダー (USB 3.0 用 2 ポートをサポート ) x 1 クイックス イッヱ - 1 x クリア CMOS スイッヱ（LED 付き） BIOS 関連機能 - 64Mb AMI UEFI Legal BIOS（GUI サポート） - プラグ＆プレイをサポート ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 155 - ASRock Extreme チューニングユーティリティ (AXTU) ( 注意 6 参照 ) - ASRock インスタントブート - ASRock Instant Flash ( 注意 7 参照 ) - ASRock APP ヱャージャー ( 注意 8 を参照 ) - ASRock SmartView ( 注意 9 を参照 ) - ASRock XFast USB ( 注意 10 を参照 ) - ASRock XFast LAN ( 注意...
  • Seite 156 対応しています。 PCIE 3.0 が有効かどうかは Intel 社の CPU に依存し ます。 将来の CPU のアップデートとリリースに関する情報は、Intel 社ウェ ブサイトを確認してください。 マイク入力の場合、このマザーボードはステレオとモノラルモードをどちらもサ ポートします。オーディオ出力の場合、このマザーボードは 2 チャンネル、4 チャ ンネル、6 チャンネルと 8 チャンネルモードをサポートします。正しい接続につ いては、3 ページの表をチェックしてください。 ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインターフェ イスでさまざまなシステム機能を微調整するオールインワンツールで、ハード ウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES などを 含んでいます。ハードウェアモニタでは、システムの主要な読み込みを示しま す。ファンコントロールでは、調整するファン速度と温度を示します。オーバーク ロッキングでは、CPU 周波数をオーバークロックして最適のシステムパフォーマ ンスを出すことができます。OC DNA では、プロファイルとして OC 設定を保存...
  • Seite 157 OS のバージョンが Windows 7 / 7 64 bit / Vista / Vista bit であり、ブラウザのバージョンが IE8 であることをご確認ください。 ASRock ウェブサイト： http://www.asrock.com/Feature/SmartView/ index.asp ASRock XFast USB は USB ストレージデバイス性能を拡張することがで きます。デバイスの特長により性能は異なります。 ASRock XFast LAN は以下のメリットを含め、高速インターネットアクセスを 提供します。LAN アプリケーション優先順位：アプリケーションの理想的な優先 順位を設定し、新しいプログラムを追加することができます。ゲームの低いレ イテンシ : オンラインゲームの優先順位を高く設定した後に、ゲームのレイテン シを下げることができます。トラフィックの成形 :Youtube HD ビデオを視聴し...
  • Seite 158 行はお薦めしません。推奨 CPU バス周波数以外の周波数は、システムを不 安定にしたり CPU を損傷したりすることがあります。 CPU のオーバーヒートが検出されますと、システムは自動的にシャットダウンさ れます。システムのレジュームを行う前に、マザーボード上の CPU 冷却ファン が正しく機能しているか確認してから電源コードを外し、そして再度つないでく ださい。放熱効果を高める為には、PC システムのインストール時に、CPU とヒー トシンクの間に放熱グリースをスプレイするのが効果的です。 Intel Rapid Storage Technology enterprise 3.0 と ASRock ® ® XFast RAM は、Microsoft Windows XP / XP 64 ビット準拠によりサ ポートされません。 Energy Using Product（エコデザイン）の略語 EuP は完成システムの消...
  • Seite 159 パ ス ワ ー ド、 日 付、 時 刻、 ユ ー ザ ー デ フ ォ ル ト の プ ロ フ ァ イ ル を 忘 れ ず に メ モ し て く だ さ い。 1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 クリアCMOSスイッチには、クリアCMOSジャンパと同じ機能があり ます。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 160 ードに 3 つの USB 2.0 ヘッダが搭載 ページ２, アイテム 26 を参照 されています。それぞれの USB 2.0 ヘッダは 2 つの USB 2.0 ポートをサ ポートできます。 USB_PWR (9 ピン USB_8_9) ページ２, アイテム 25 を参照 DUMMY USB_PWR ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 161: Inhaltsverzeichnis

    ターフェイスです。 ハイディフィニションオーディオはジャックセンシングをサポートしますが、 正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必 要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ ステムを取り付けてください。 AC’97 オーディオパネルを使用する場合、次のように前面パネルのオー ディオヘッダに取り付けてください。 Mic_IN (MIC) を MIC2_L に接続します。 Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。 Ground (GND) を Ground (GND) に接続します。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 162 シャーシの前面パネルに付いている電源ステータスインジケータに接続しま す。LED は、システムが動作しているときに点灯します。LED はシステムが S1 スリープ状態のときに点滅します。システムが S3 または S4 スリープ状態に なるか、電源オフ (S5) になると、LED は消灯します。 HDLED ( ハードドライブアクティビティ LED): シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続 します。LED は、ハードドライブがデータの読み込みまたは書き込み動作をし ているときに点灯します。 前面パネルのデザインはシャーシによって異なります。前面パネルモジュール は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED、スピーカーなどから構成されています。シャーシの前面パネルモジュー ルをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応してい ることを確認してください。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 163 (4 ピン CPU_FAN1) 接続してください。 ページ２, アイテム 6 を参照 このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3 に接続してください。 接続されたピン 1-3 3 ピンファンのインストール ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 164 12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin 5 とともに差し込んでください。 4-Pin ATX 12V 電源の取り付け SLI/XFIRE 電源コネクタ このコネクタを使用する必要はありません (4 ピン SLI/XFIRE_POWER1) が、2 つのグラフィックスカードがこのマ ページ２, アイテム 38 を参照 ザーボードに同時に差し込まれていると SLI/XFIRE_POWER1 き、ハードディスクの電源コネクタに接続し てください。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 165 ステムで HDMI デジタル TV/ プロジェ クタ /LCD デバイスに接続できるよう にします。HDMI VGA カードの HDMI_SPDIF コネクタを、このヘッダに 接続してください。 1.5 クイックスイッヱ マザーボードには、CMOS スイッチをクリアするスマートスイッチがあります。 クリア CMOS スイッヱ クリア CMOS スイッヱはクイックスイッヱ (CLRCBTN) で、CMOS 値を素早くクリアできます。 ページ 3, アイテム 16 を参照 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 166 / Vista bit / XP / XP 64-bit といった様々なマイクロソフト ウインドウズ オペレーティングシ ステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴 を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用 するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自 動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち 上がります。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 167 1. 主板簡介 謝謝你采用了華擎 X79 Extreme3 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性 好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息 可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行 通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新 的顯卡和 CPU 支持表。 華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 X79 Extreme3 主板 (ATX 規格 : 12.0 英吋 X 8.8 英吋 , 30.5 厘米 X 22.4 厘米 ) 華擎...
  • Seite 168 ( 后面板輸入 / - 1 個 PS/2 鼠標接口 輸出接口 ) - 1 個 PS/2 鍵盤接口 - 1 個同軸 SPDIF 輸出接口 - 1 個光纖 SPDIF 輸出接口 - 6 個可直接使用的 USB 2.0 接口 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 169 - 64Mb AMI UEFI Legal BIOS, 支持 GUI - 支持即插即用（Plug and Play,PnP） - ACPI 1.1 電源管理 - 支持 jumperfree 免跳線模式 - 支持 SMBIOS 2.3.1 - CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V 電壓多功能調節器 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 170 - 驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎軟件套裝 ( 華擎 MAGIX 多媒 体套件 - OEM) 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 6） - 華擎即時開機功能 - 華擎 Instant Flash（見警告 7） - 華擎 APP Charger（見警告 8） - 華擎 SmartView（見警告 9）...
  • Seite 171 Intel 的 CPU。有關未來 CPU 更新和發布情況的信息，請訪問 Intel 网 站。 5、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸 出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱 第 3 頁的表格瞭解正確的連接方式。 6、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶 友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。 在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。 在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。...
  • Seite 172 12、 華擎 XFast Charger 是一項可讓您通過 PC 對移動設備進行充電的最快最 好的技術。通過 XFast Charger USB 接口，用戶可在任何時間享受快速充 電体驗。除了苹果設備外，該技術也可為符合 B C 1.1 標准的智能設備充 電。詳情請參考第 30 頁的說明。 13、ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入 ® 的一項新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用 的內存空間。ASRock XFast RAM 可縮短之前訪問過的网站的加載時間，...
  • Seite 173 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 清除CMOS開關与清除CMOS跳線具有相同的功能。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 174 USB_PWR (9 針 USB_8_9) DUMMY ( 見第 2 頁第 25 項 ) USB_PWR USB_PWR (9 針 USB_10_11) P-11 P+11 ( 見第 2 頁第 24 項 ) DUMMY P+10 P-10 USB_PWR ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 175: Inta_P3_D

    E. 開啟前置麥克風。 ® 在 Windows XP / XP 64 位元操作系統中 : 選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。 ® 在 Windows 7 / 7 64 位元 / Vista / Vista 64 位元操作系統中 : 在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 176 請將機箱電源指示燈連接到這一 排針，以指示系統電源狀態。當 (3 針 PLED1) 系統正在運行時， LED 指示燈亮。 ( 見第 2 頁第 20 項 ) 在 S1 模式下，LED 指示燈會不 停閃爍。在 S3/S4 或 S5 模式 ( 關 機 ) 下，LED 指示燈會熄滅。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 177 Pin 1-3 連接 3-Pin 風扇的安裝 (3 針 CPU_FAN2) CPU_FAN_SPEED ( 見第 2 頁第 4 項 ) ATX 電源接頭 請將 ATX 電源供應器連接到這個 接頭。 (24 針 ATXPWR1) ( 見第 2 頁第 8 項 ) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 178 HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF 音頻輸出至 HDMI 顯卡，支持將 (2 針 HDMI_SPDIF1) 電腦連接至帶 HDMI 的數字電視 ( 見第 2 頁第 30 項 ) / 投影儀 / 液晶顯示器等設備。 請將 HDMI 顯卡的 HDMI_SPDIF 接 口連接到這個接頭。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 179 1.5 快速開關 本主板有一個快速開關 :CMOS 數據清除開關。 CMOS 數據清除開關 CMOS 數據清除開關是一種快速 開關 , 可讓用戶快速清除 CMOS (CLRCBTN) 中的數據。 ( 見第 3 頁第 16 項 ) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 180 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統：Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能 已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 181 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 182 1. 主機板簡介 謝謝你採用了華擎 X79 Extreme3 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩 定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指 導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 X79 Extreme3 主機板 (ATX 規格 : 12.0 英吋 x 8.8 英吋 , 30.5 公分 x 22.4 公分 ) 華擎...
  • Seite 183 - 支援 Energy Efficient Ethernet 802.3az - 支援 PXE Rear Panel I/O I/O 界面 ( 後背板輸入 / - 1 個 PS/2 滑鼠接口 輸出接口 ) - 1 個 PS/2 鍵盤接口 - 1 個同軸 SPDIF 輸出接口 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 184 - 64Mb AMI UEFI Legal BIOS ( 支援 GUI) - 支援即插即用（Plug and Play,PnP） - ACPI 1.1 電源管理 - 支援 jumperfree 免跳線模式 - 支援 SMBIOS 2.3.1 - CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V 電壓 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 185 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎軟體套餐 ( 華擎 MAGIX 多媒 體套餐 - OEM) 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 6） - 華擎即時開機功能 - 華擎 Instant Flash（見警告 7） - 華擎 APP Charger（見警告 8） - 華擎 SmartView（見警告 9）...
  • Seite 186 ® 3、 由於作業系統的限制，在 Windows 7 / Vista / XP 下，供系統使用的 ® 實際記憶體容量可能小於 4GB。對於 Windows 作業系統搭配 64 位元 CPU 來說 , 不會存在這樣的限制。您可以透過 ASRock XFast RAM 來利用 Win- ® dows 無法使用的內存。 ® 4、 目前 Intel 2011 腳位 Sandy Bridge-E 處理器不支援 PCIE 3.0，但此...
  • Seite 187 過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。 12、 ASRock XFast 充電器是兼具充電效率與速度的科技產品，可協助您透過電腦 為行動裝置充電。採用一流的 XFast 充電器 USB 連接埠，保證使用者隨時都 能體驗充電的極速快感。除了 Apple 設備外，同時也可為 BC1.1 標準智慧型 裝置充電。如需詳細資訊，請參閱第 30 頁。 13、 ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的 ® 一項新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的內 存空間。ASRock XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加...
  • Seite 188 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 Clear CMOS開關的功能與Clear CMOS跳線相同。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 189 USB_PWR (9 針 USB_8_9) ( 見第 2 頁第 25 項 ) DUMMY USB_PWR USB_PWR (9 針 USB_10_11) P-11 P+11 ( 見第 2 頁第 24 項 ) DUMMY P+10 P-10 USB_PWR ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 190 E. 開啟前置麥克風。 ® 在 Windows XP / XP 64 位元作業系統中 : 選擇”Mixer”。選擇”Recorder”。接著點選”FrontMic”。 ® 在 Windows 7 / 7 64 位元 / Vista / Vista 64 位元作業系統中 : 在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 191 電源指示燈接頭 請將機箱電源指示燈連接到此接 頭，以指示系統電源狀態。當系 (3 針 PLED1) 統正在運行時，LED 指示燈亮。 ( 見第 2 頁第 20 項 ) 在 S1 模式下，LED 指示燈會不 停閃爍。在 S3/S4 或 S5 模式 ( 關 機 ) 下，LED 指示燈會熄滅。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 192 Pin 1-3 連接 3-Pin 風扇的安裝 (4 針 CPU_FAN1) CPU_FAN_SPEED ( 見第 2 頁第 4 項 ) ATX 電源接頭 請將 ATX 電源供應器連接到這個 接頭。 (24 針 ATXPWR1) ( 見第 2 頁第 8 項 ) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 193 HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF 音效輸出至 HDMI 顯示卡，支援 (2 針 HDMI_SPDIF1) 將電腦連接至帶 HDMI 的數位電 ( 見第 2 頁第 30 項 ) 視 / 投影機 / 液晶銀幕等設備。 請將 HDMI 顯示卡的 HDMI_SPDIF 接口連接到這個接頭。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 194 1.5 快速開關 本主機板有一個快速開關 :CMOS 數據清除開關。 CMOS 數據清除開關 CMOS 數據清除開關是一種快速 開關 , 可讓用戶快速清除 CMOS (CLRCBTN) 中的數據。 ( 見第 3 頁第 16 項 ) ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 195 裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統：Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主 板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動 運行”功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支 援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜單。 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 196 Dalam kondisi terjadinya modifikasi buku pedoman ini, versi baru akan diperlihatkan dalam website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang paling baru dan daftar bantuan CPU pada website ASRock.
  • Seite 197 - Broadcom BCM57781 - Menggunakan Wake-On-LAN - Mendukung Energy Efficient Ethernet 802.3az - Mendukung PXE Papan Belakang I/O Panel - 1 x Port Mouse PS/2 - 1 x Port Keyboard PS/2 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 198: Penghubung

    Ciri-ciri BIOS - 64Mb AMI UEFI Legal BIOS dengan dukungan GUI - Menggunakan “Plug and Play” - ACPI 1.1 Compliance Wake Up Events - Menggunakan jumperfree - Penyokong AMBIOS 2.3.1 ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 199 7 / 7 64-bit / Vista Vista 64-bit / XP / XP 64-bit Sertifikasi - FCC, CE, WHQL - ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 200 Normally it is an optical drive.) You can also press <F11> to launch boot menu at system POST and choose the item “UEFI:xxx“ to boot. ® 4. Start Windows installation. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

  • Seite 201: Installing Os On A Hdd Larger Than 2Tb In Raid Mode

    RAID drivers into a USB flash disk. You can download the driver from ASRock's website and unzip the file into a USB flash disk OR copy the file from ASRock motherboard support CD. (please copy the files under the following directory: 32 bit: ..\i386\Win7_Vista_Intel_v3.0.0.1112...
  • Seite 202 A. Disable System Restore. a. Type “systempropertiesprotection” in the Start Menu. Then press "Enter". b. De-select Local Disks for System Restore. Then Click “Turn System Restore Off” to confirm. Then Press “Ok”. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 203 B. Disable “Volume Shadow Copy” service. a. Type “computer management” in the Start Menu, then press “Enter”. b. Go to “Services and Applications>Services”; Then double click “Volume Shadow Copy”. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 204 C. Reboot your system. (It may take about 5 minutes to reboot.) ® D. Windows will install this hotfix then reboot by itself. E. Please start to install motherboard drivers and utilities. 6. Finish. ASRock X79 Extreme3 Motherboard Downloaded from www.Manualslib.com manuals search engine...

Inhaltsverzeichnis
