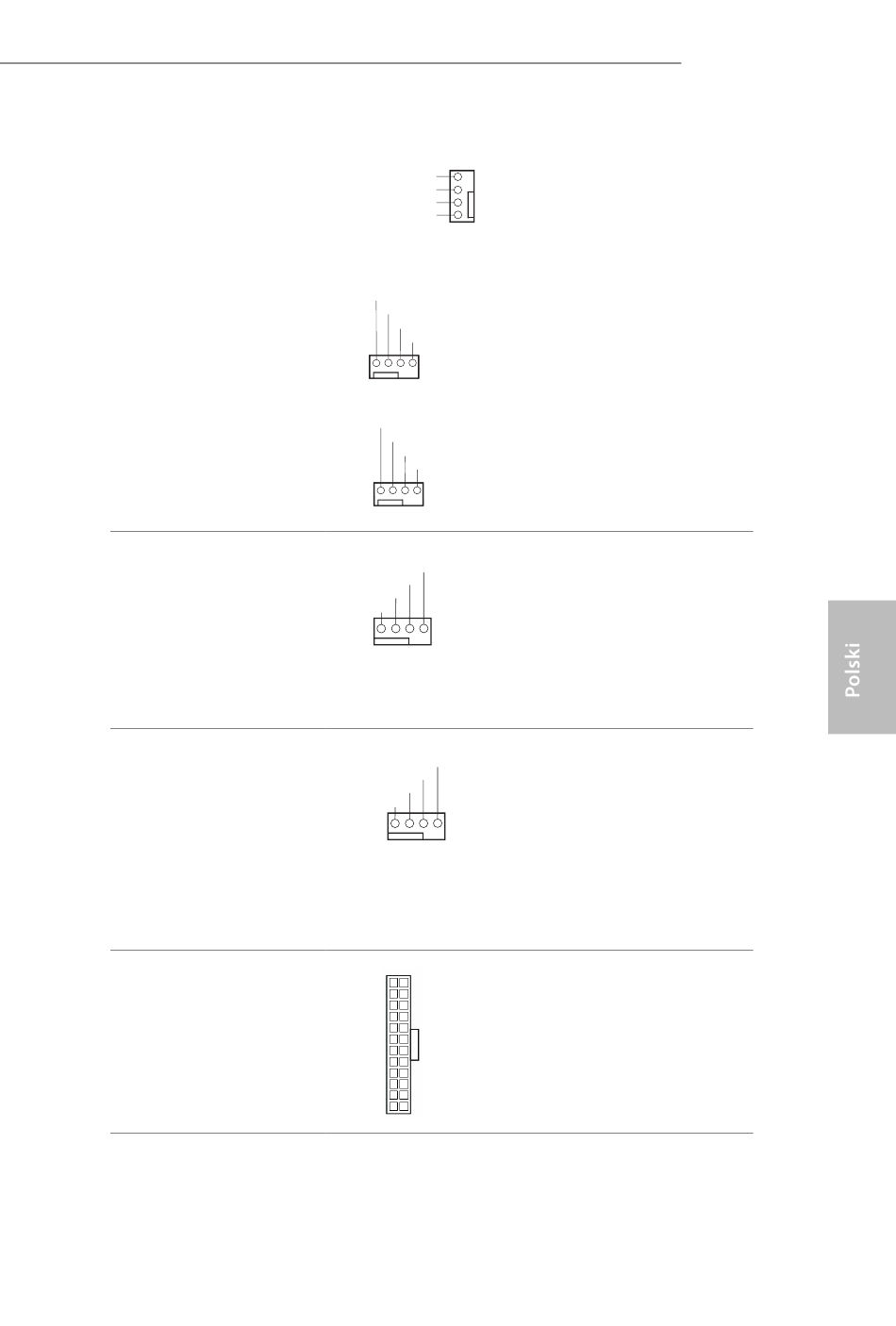

Złącza wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/WP)
(sprawdź s.1, Nr 10)
(4-pinowe CHA_FAN2/WP)
(sprawdź s.1, Nr 24)
(4-pinowe CHA_FAN3/WP)
(sprawdź s.1, Nr 3)
Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 5)
Złącze wentylatora pompy
wodnej CPU
(4-pinowe CPU_FAN2/WP)
(sprawdź s.1, Nr 4)
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź p.1, Nr 8)
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1
2
3
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1
2
3
4
12
24
1
13
Ta płyta główna udostępnia
trzy 4-pinowe złącza obudowy
wentylatora chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia wodnego obudowy,
należy je podłączyć do pinów 1-3.
Ta płyta główna udostępnia
4-pinowe złącze wentylato-
ra CPU (Cichy wentylator).
Jeśli planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.
Ta płyta główna udostępnia
4-pinowe złącze obudowy wen-
tylatora chłodzenia wodnego CPU.
Jeśli planowane jest podłączenie
3-pinowego wentylatora chłodze-
nia wodnego CPU, należy je
podłączyć do pinów 1-3.
Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
W celu użycia 20-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 13.
X470 Taichi
149
