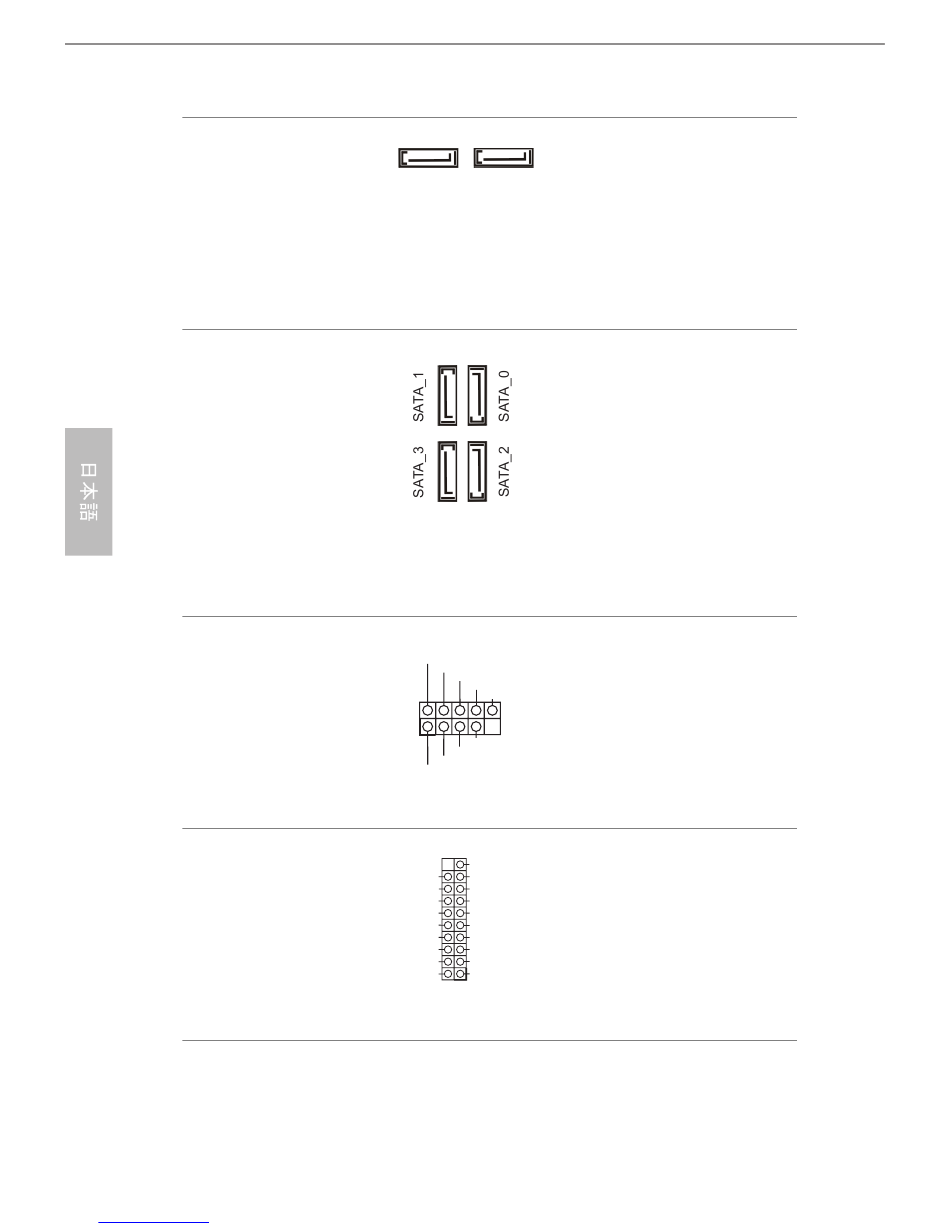

シリアル ATA2 コネクタ
ー
(SATA_4:
p.1、 No. 13 参照）
(SATA_5:
p.1、 No. 14 参照）
シリアル ATA3 コネクタ
ー
(SATA_0:
p.1、 No. 7 参照）
(SATA_1:
p.1、 No. 6 参照）
(SATA_2:
p.1、 No. 8 参照）
(SATA_3:
p.1、 No. 9 参照）
USB 2.0 ヘッダー
（9 ピン USB4_5）
（p.1、 No. 17 参照）
（9 ピン USB6_7）
（p.1、 No. 16 参照）
USB 3.0 ヘッダー
（19 ピン USB3_2_3）
（p.1、 No. 5 参照）
manuals search engine
SATA_5 SATA_4

USB_PWR

P-
P+

GND

DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+
IntA_PA_SSTX+ GND
GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+
IntA_PA_D+
Dummy
1
これら 2 つの SATA2 コ
ネクターは、 最高 3.0 Gb/
秒のデータ転送速度で
内部ストレージデバイス
用の SATA データケーブ
ルをサポートします。
これら 4 つの SATA3 コ
ネクターは、 最高 6.0 Gb/
秒のデータ転送速度で
内部ストレージデバイス
用の SATA データケーブ
ルをサポートします。
I/O パネルの 4 つの USB
2.0 ポートに加えて、 この
マザーボードには 2 つの
ヘッダーがあります。 各
USB 2.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
I/O パネルの 2 つの USB
3.0 ポートに加えて、 この
マザーボードには 1 つの
ヘッダーがあります。 各
USB 3.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
