(USB3_9_10 de 19 pinos)
(ver p.1, N.º 14)

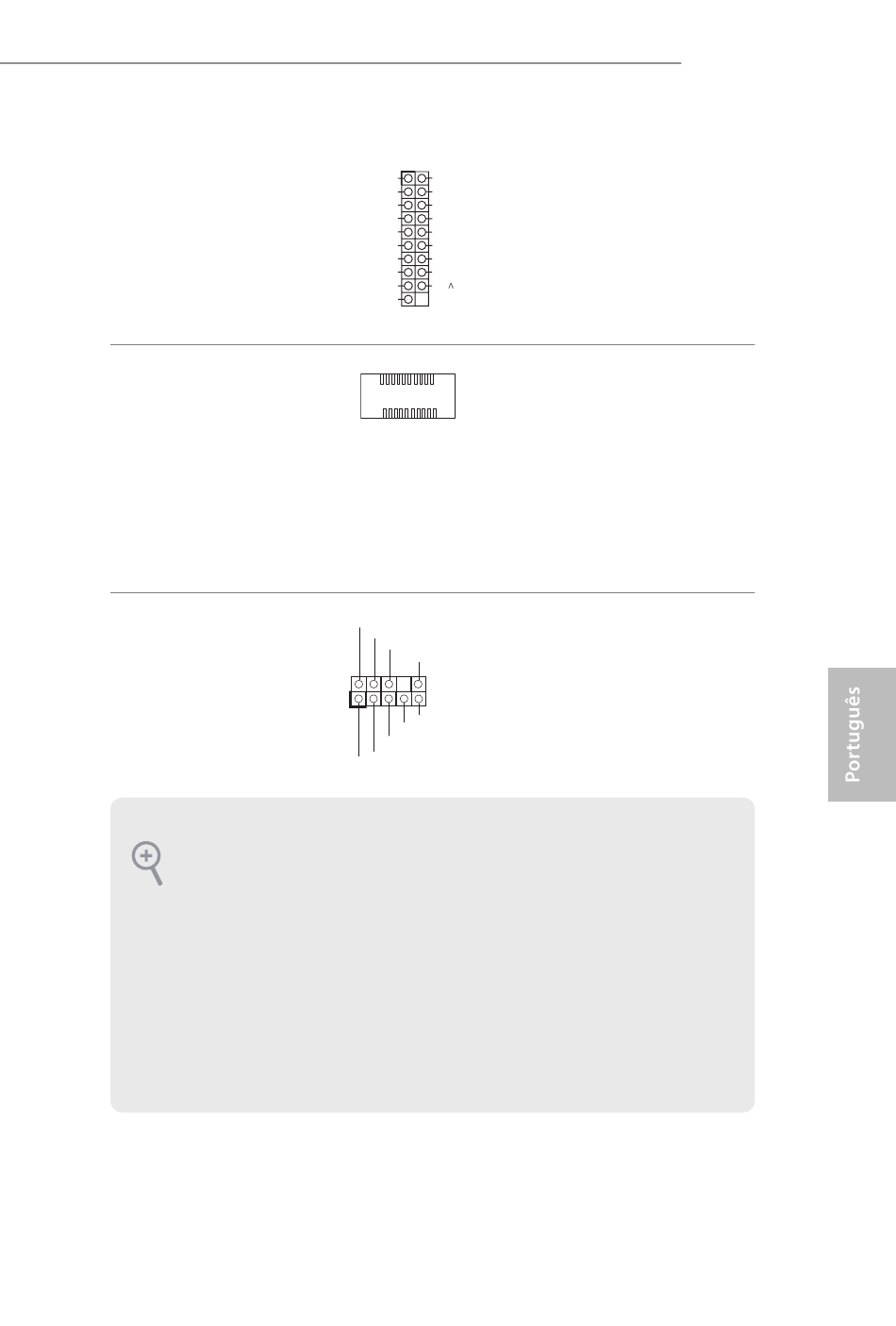

Painel Frontal Cabeçote
USB 3.1 Gen2 Tipo C
(F_USB31_TC_1 de 26
pinos)
(ver p.1, N.º 12)
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 27)
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá supor-
tar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do
chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com
os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao
painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e
ajuste o "Volume de gravação".
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Há um Painel Frontal Cabeçote
USB 3.1 Gen2 Tipo C nesta placa
mãe. Este cabeçote é utilizado
para conectar um módulo USB 3.1
Gen2 a portas adicionais USB 3.1
Gen2.
Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.
