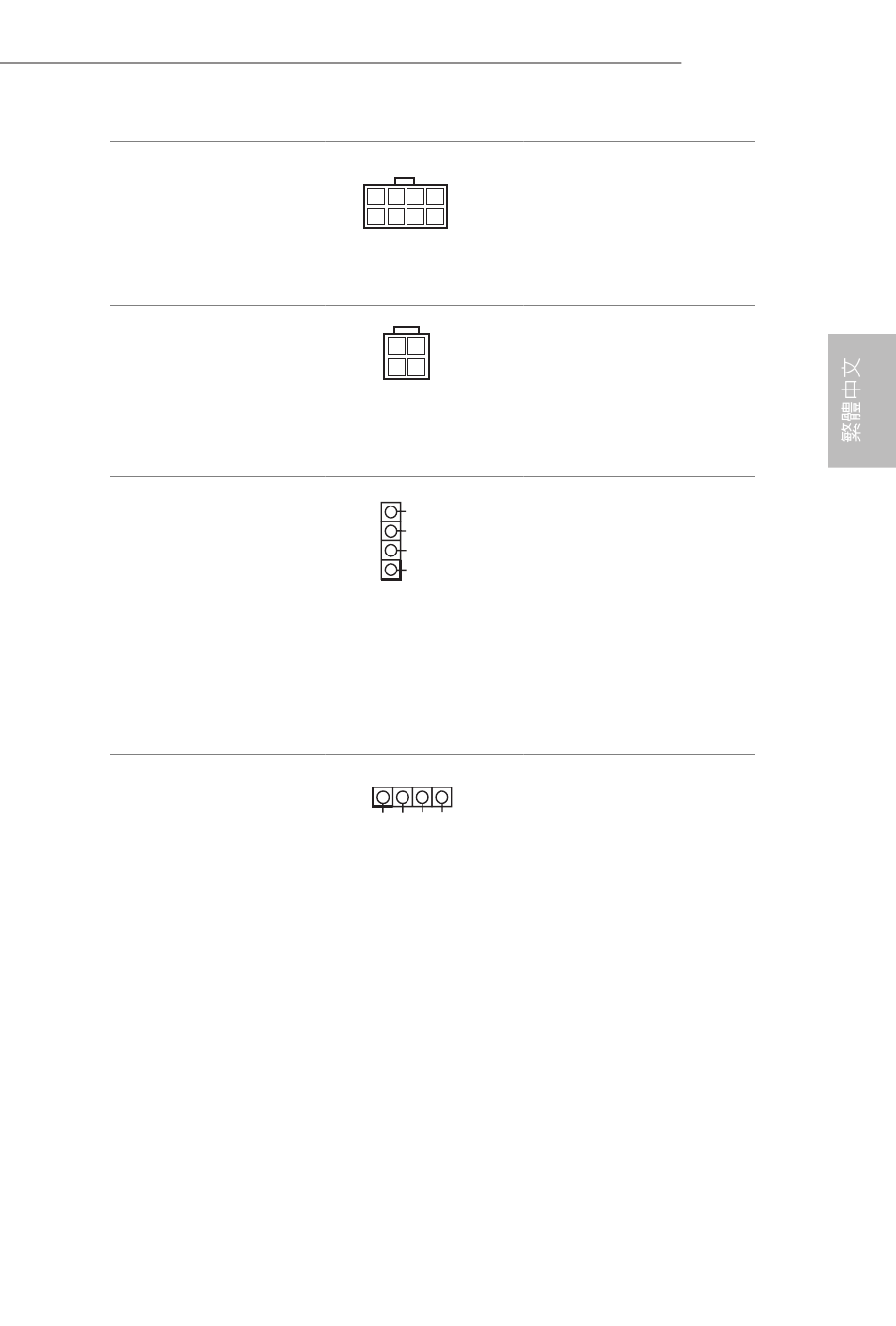

ATX 12V 電源接頭
(8-pin ATX12V1)
(請參閱第 1 頁,編號 1)
ATX 12V 電源接頭
(4-pin ATX12V2)
(請參閱第 1 頁,編號 2)
AMD FAN LED 排針
(4-pin AMD_FAN_LED1)
(請參閱第 1 頁,
編號 13)
RGB LED 排針
(4-pin RGB_LED1)
(請參閱第 1 頁,
編號 25)
本主機板配備一組 8-pin ATX
8
5
12V 電源接頭。若要使用
4-pin ATX 電源供應器,請插
1
4
入 Pin 1 及 Pin 5。
請將 ATX 12V 電源接至此接
頭。
* 電源插頭僅能以單一方向插
入此連接器。
AMD FAN LED 排針用於連接
B
R
AMD 散熱器隨附的 RGB LED
G
延長線。纜線連接允許使用
12V
者選擇各種 LED 照明效果。
1
警告: 切勿以錯誤方向安裝
FAN LED 纜線,否則纜線可
能損壞。
此 RGB 排針用於連接 RGB
1
LED 延長線,可供使用者選
12V G R
B
擇各種 LED 照明效果。
警告: 切勿以錯誤方向安裝
RGB LED 纜線,否則纜線可
能損壞。
* 關於這種排針的詳細說明,
請參閱第 46 頁。
X470 Taichi
211
