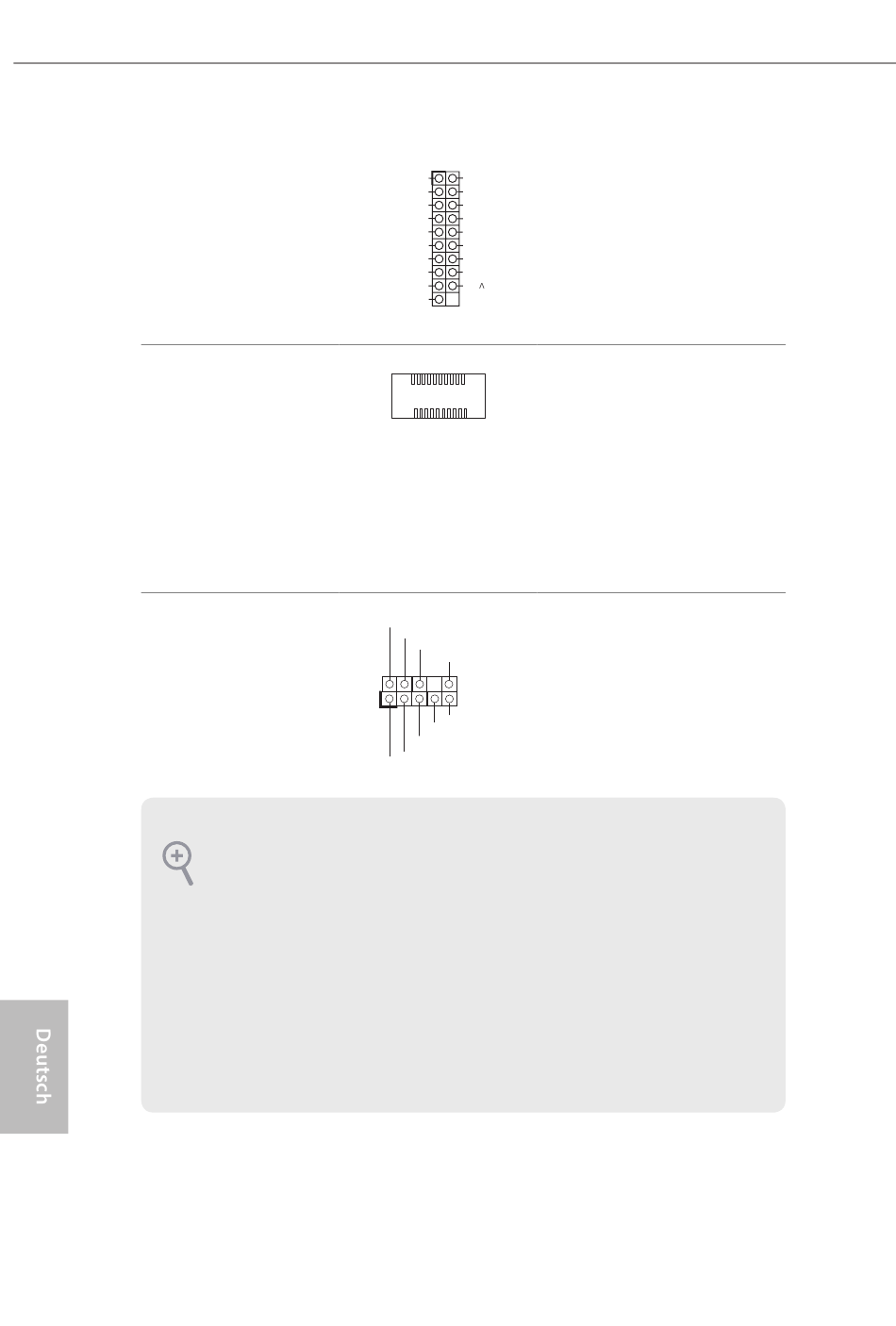

Gen2-Moduls Für Zusätzliche - ASROCK X470 Taichi Bedienungsanleitung

(19-polig, USB3_9_10)
(siehe S. 1, Nr. 14)
Type-C-USB-3.1
Gen2-Stiftleiste für die
Frontblende
(26-polig,
F_USB31_TC_1)
(siehe S. 1, Nr. 12)
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 27)
1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch
HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anlei-
tung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste
der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für
das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)"-Register in
der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)" an.
58
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Es gibt eine Type-C-
USB-3.1 Gen2-Stiftleiste für
die Frontblende an diesem
Motherboard. Diese Stiftleiste
dient dem Anschluss eines USB-
3.1 Gen2-Moduls für zusätzliche
USB-3.1 Gen2-Ports.
Diese Stiftleiste dient dem
Anschließen von Audiogeräten an
der Frontblende.
