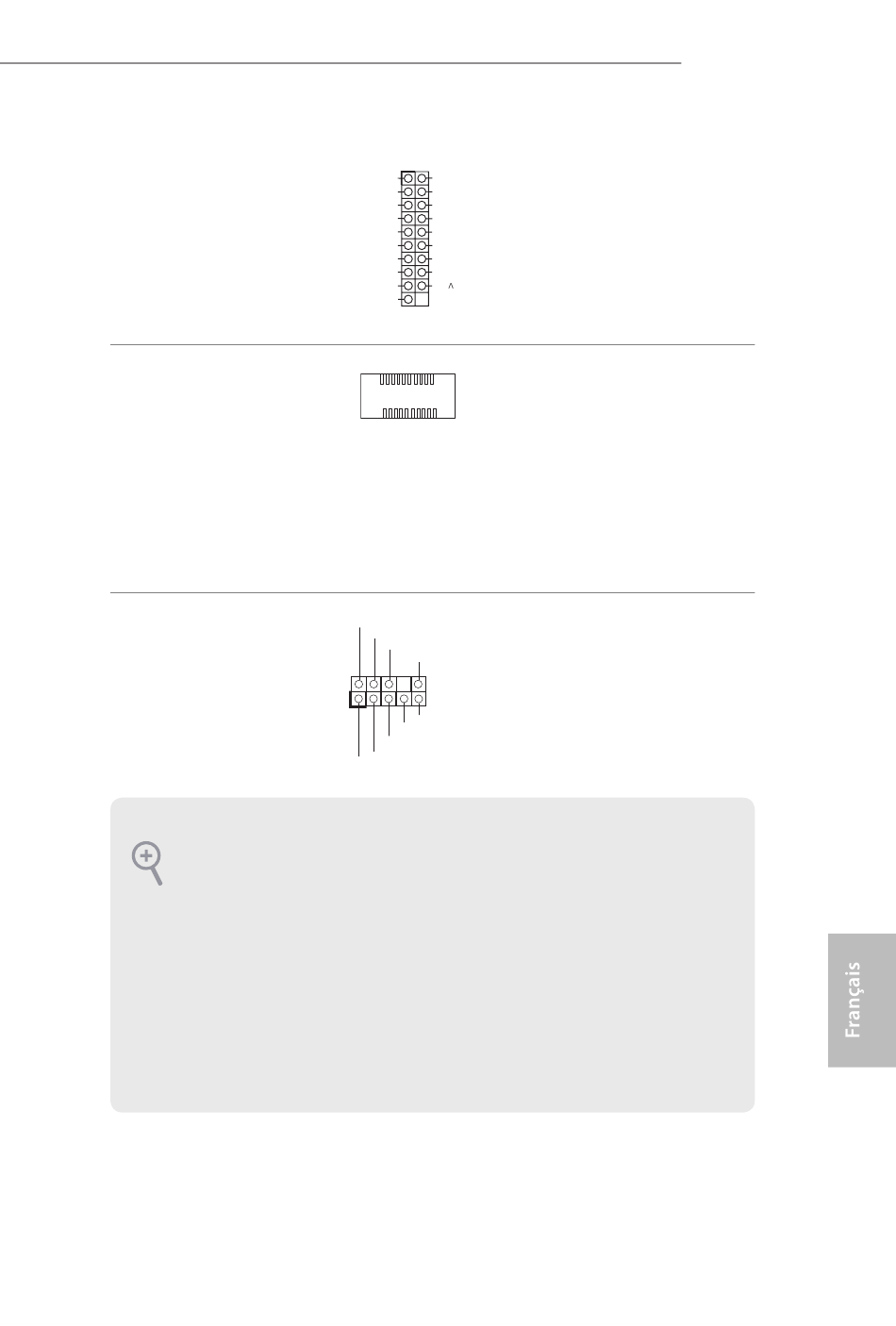

(USB3_9_10 à 19 broches)
(voir p.1, No. 14)
Embase USB 3.1 Gen2
Type C sur panneau avant
(F_USB31_TC_1 à 26
broches)
(voir p.1, No. 12)
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 27)
1. L' a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le
panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez
suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre
système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l' e mbase audio du panneau frontal
en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les
brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l' o nglet « FrontMic » du panneau de contrôle Realtek et
réglez le paramètre « Volume d' e nregistrement ».
1
Dummy
IntA_PA_D+
IntA_PB_D+
IntA_PA_D-
IntA_PB_D-
GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX-
GND
GND
IntA_PA_SSRX+
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX-
bus
Vbus
V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Cette carte mère comprend une
embase USB 3.1 Gen2 Type C sur
le panneau avant. Cette embase
sert à connecter un module USB
3.1 Gen2 pour des ports USB 3.1
Gen2 supplémentaires.
Cette embase sert au branchement
des appareils audio au panneau
audio frontal.
X470 Taichi
73
