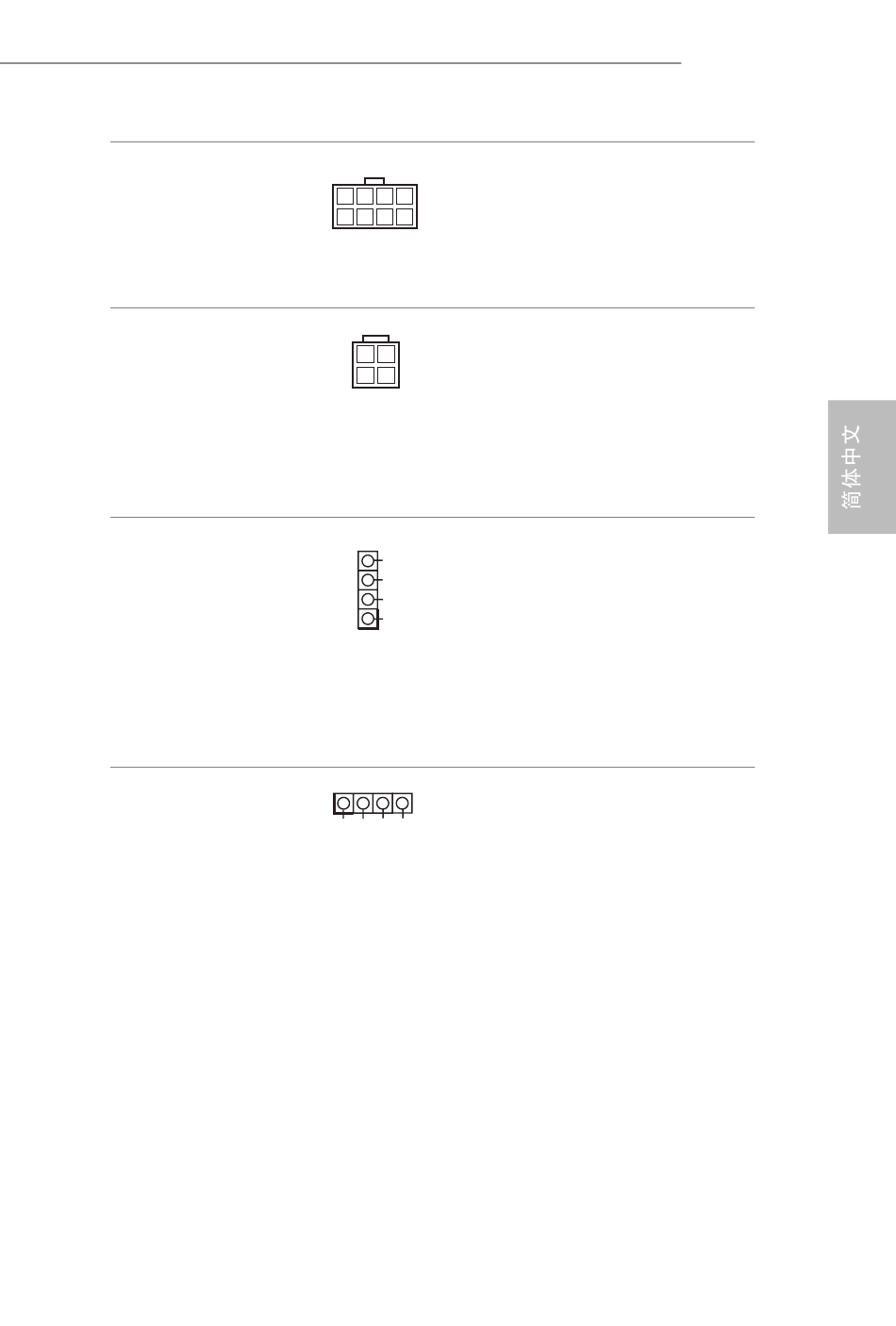

ATX 12V 电源接口
(8 针 ATX12V1)
（见第 1 页，第 1 个）
ATX 12V 电源接口
（4 针 ATX12V2）
（见第 1 页，第 2 个）
AMD 风扇 LED 接脚
(4 针 AMD_FAN_LED1)
（见第 1 页，第 13 个）
RGB LED 接脚
(4 针 RGB_LED1)
（见第 1 页，第 25 个）
8
5
1
4
B
R
G
12V
1
1
12V G R
B
此主板提供 8 针 ATX 12V 电源
接口。要使用 4 针 ATX 电源，
请沿针脚 1 和针脚 5 插接它。
请将 ATX 12V 电源连接到此接
口。
* 电源插头只能从一个方向插入
此接口。
AMD 风扇 LED 接脚用于连接
AMD 散热器附带的 RGB LED
延长线。连接线缆可以让用户
选择不同的 LED 灯光效果。
注意： 风扇 LED 线安装方向切
勿错误，否则，线缆会损坏。
此 RGB 接脚用于连接 RGB LED
延长线，可让用户选择不同的
LED 灯光效果。
注意： RGB LED 线安装方向切
勿错误，否则，线缆会损坏。
* 请参考第 46 页了解这两个接
脚的详情。
X470 Taichi
195
