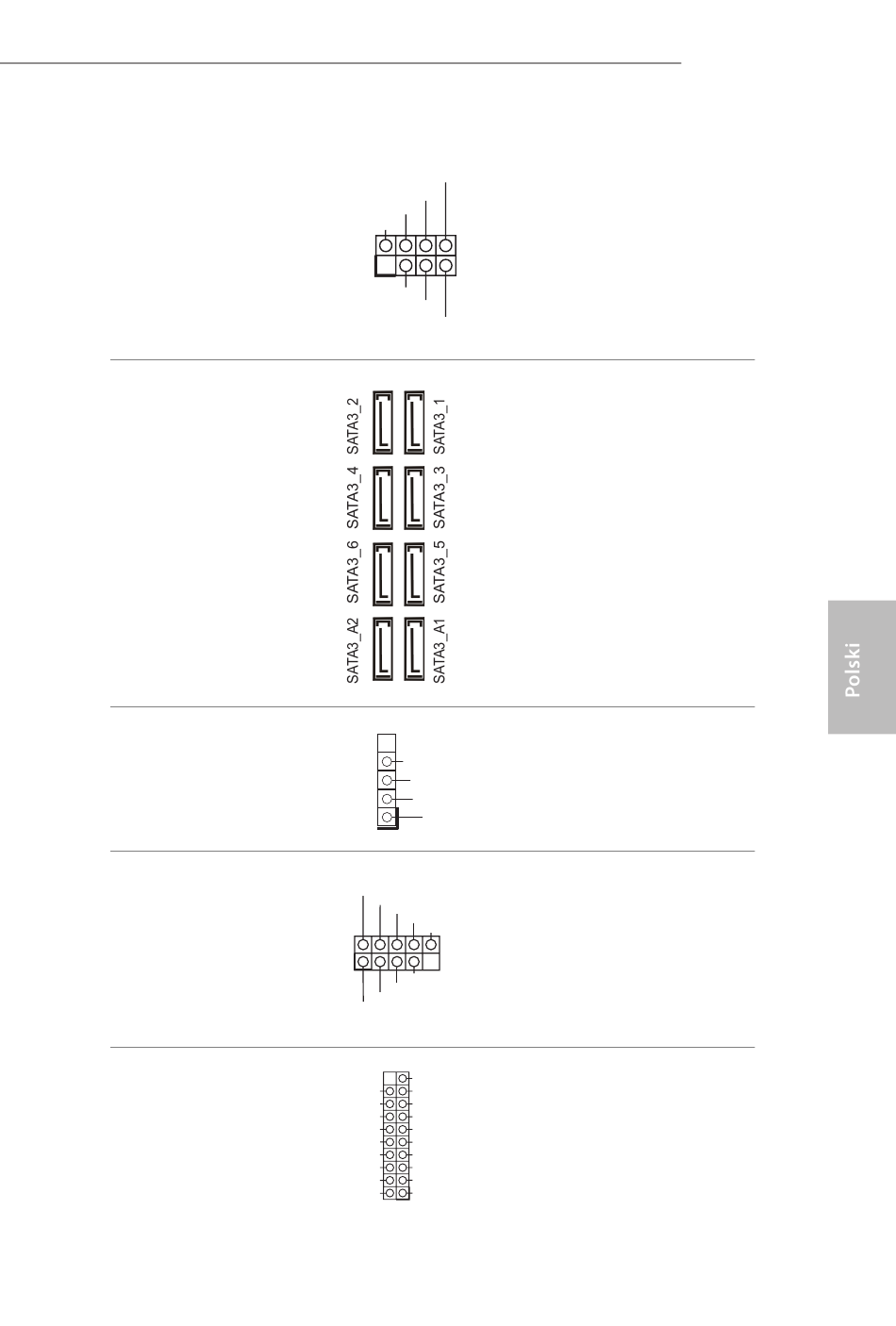

Dioda LED zasilania i
złącze główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź p.1, Nr 23)
Złącza Serial ATA3
(SATA3_1_2:
sprawdź s.1, Nr 15)
(SATA3_3_4:
sprawdź s.1, Nr 16)
(SATA3_5_6:
sprawdź s.1, Nr 17)
(SATA3_A1_A2:
sprawdź s.1, Nr 18)
Złącze główkowe
wentylatora LED AMD
(4-pinowe USB_5)
(sprawdź p.1, Nr 11)
Złącza główkowe USB 2.0
(9-pinowe USB_1_2)
(sprawdź p.1, Nr 21)
(9-pinowe USB_3_4)
(sprawdź p.1, Nr 22)
Złącza główkowe USB 3.1
Gen1
(19-pinowe USB3_7_8)
(sprawdź p.1, Nr 9)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
GND
P+
P-
USB_PWR
1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
IntA_PB_D-
GND
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
Podłącz to tego złącza główkowe-
go diodę LED zasilania obudowy i
głośnik obudowy .
Te osiem złączy SATA3
obsługuje kable danych SATA
dla zewnętrznych urządzeń
pamięci z szybkością transferu
danych do 6,0 Gb/s.
* W celu minimalizacji czasu
uruchamiania, dla dysków SSD,
należy użyć porty AMD SATA
(SATA3_1~6).
To złącze główkowe jest używane
do podłączania złącza USB na
radiatorze AMD SR3.
Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 2.0 może
obsługiwać dwa porty.
Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 3.1 Gen1
może obsługiwać dwa porty.
X470 Taichi
147
