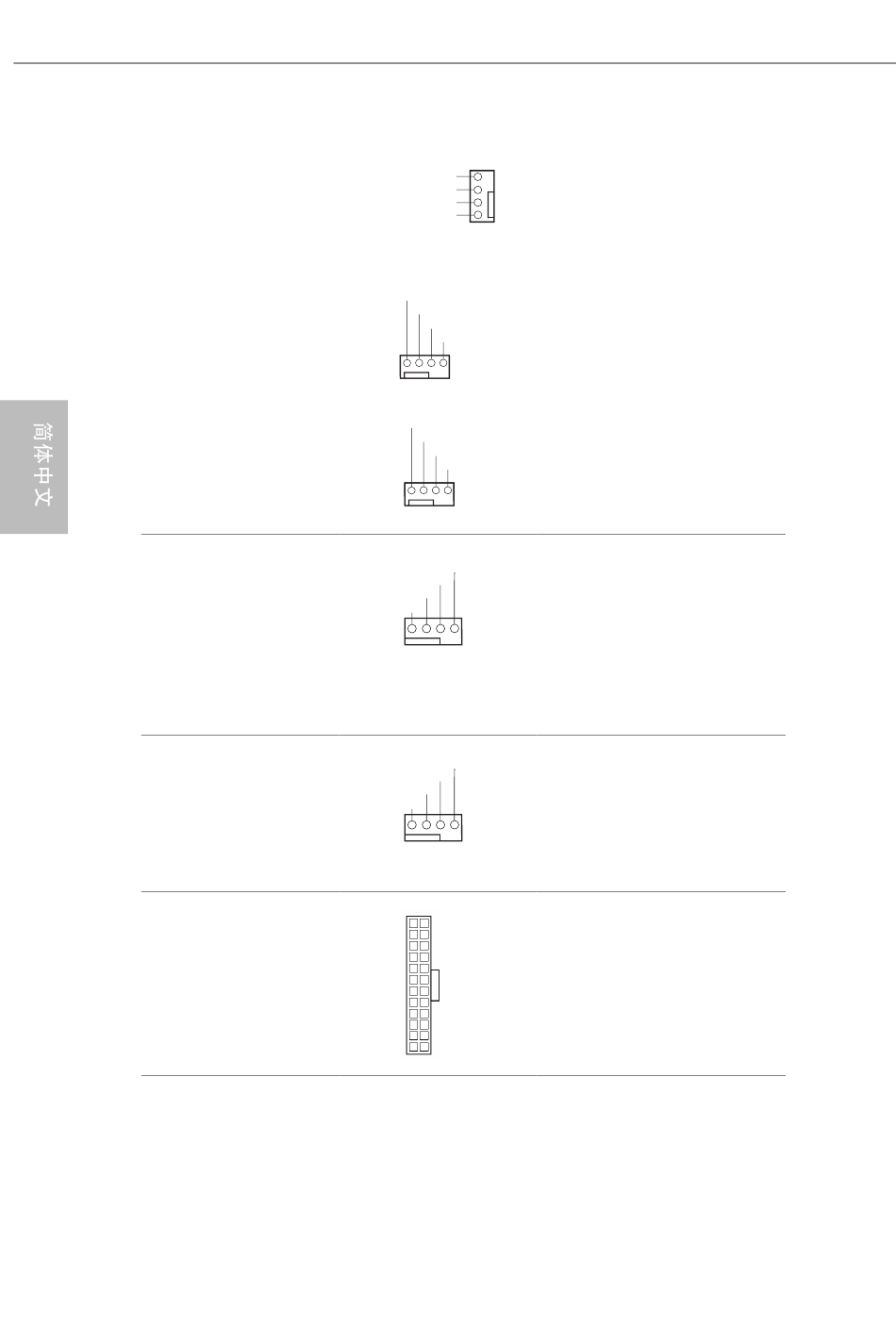

机箱水泵风扇接口
(4 针 CHA_FAN1/WP)
（见第 1 页， 第 10 个）
(4 针 CHA_FAN2/WP)
（见第 1 页， 第 24 个）
（4 针 CHA_FAN3/WP）
（见第 1 页， 第 3 个）
CPU 风扇接口
(4 针 CPU_FAN1)
（见第 1 页， 第 5 个）
CPU 水泵风扇接口
(4 针 CPU_FAN2/WP)
（见第 1 页， 第 4 个）
ATX 电源接口
(24 针 ATXPWR1)
（见第 1 页，第 8 个）
194
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1
2
3
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1
2
3
4
12
24
1
13
此主板提供三个 4 针水冷机箱
风扇接口。如果您打算连接 3
针机箱水冷风扇，请将它连接
到针脚 1-3。
此主板提供 4 针 CPU 风扇（静
音风扇）接口。如果您打算连
接 3 针 CPU 风扇，请将它连接
到针脚 1-3。
此主板提供 4 针水冷风扇接口。
如果您打算连接 3 针 CPU 水冷
风扇，请将它连接到针脚 1-3。
此主板提供 24 针 ATX 电源接
口。要使用 20 针 ATX 电源，
请沿针脚 1 和针脚 13 插接它。
