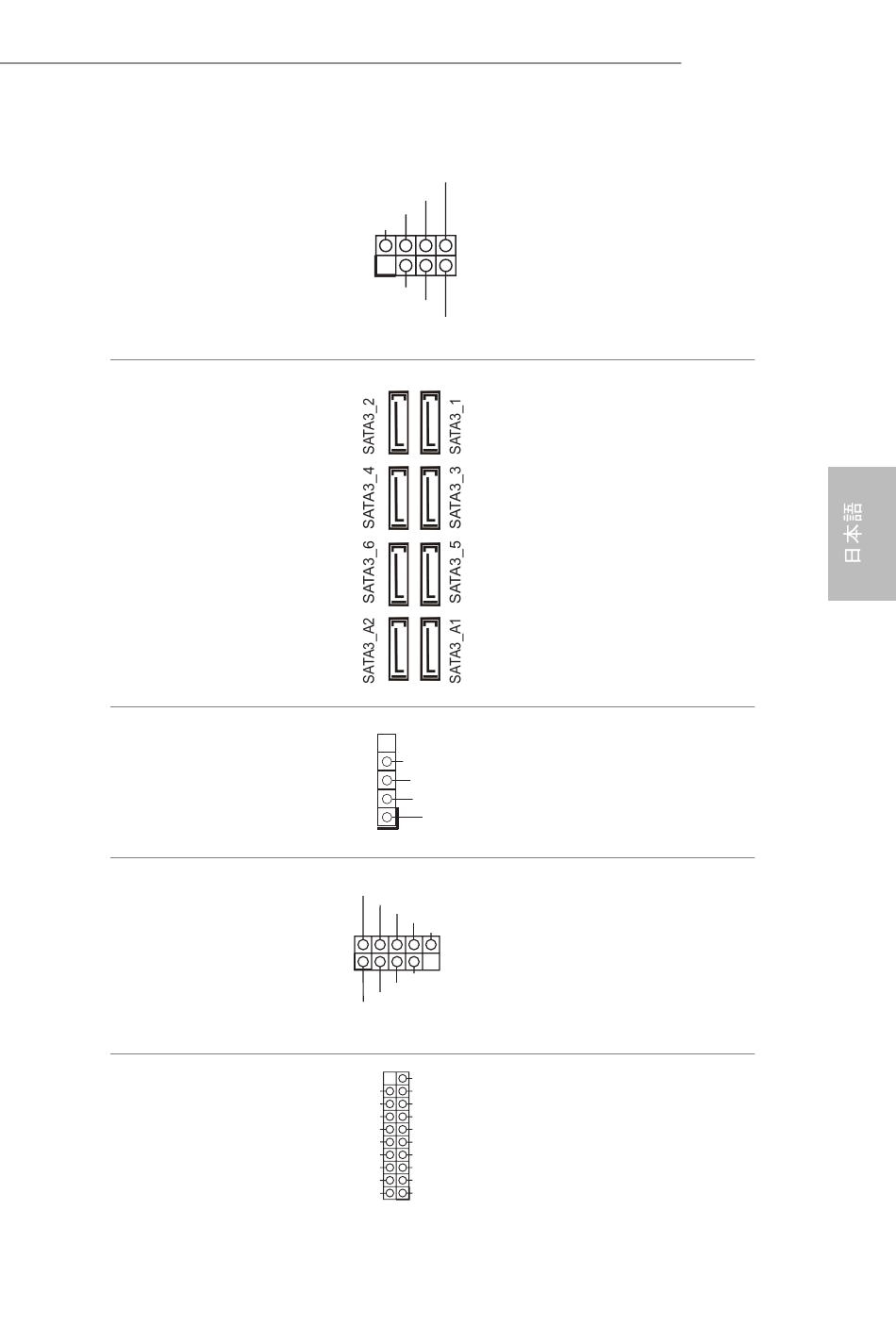

電源 LED とスピーカーヘ
ッダー
(7 ピン SPK_PLED1)
(p.1、 No. 23 参照)
シリアル ATA3 コネクタ
(SATA3_1_2:
p.1、 No. 15 参照)
(SATA3_3_4:
p.1、 No. 16 を参照してく
ださい)
(SATA3_5_6:
p.1、 No. 17 参照)
(SATA3_A1_A2:
p.1、 No. 18 参照)
AMD LED ファン USB ヘ
ッダー
(4 ピン USB_5)
(p.1、 No. 11 参照)
USB 2.0 ヘッダー
(9 ピン USB_1_2)
(p.1、 No. 21 参照)
(9 ピン USB_3_4)
(p.1、 No. 22 参照)
USB 3.1 Gen1 ヘッダー
(19 ピン USB3_7_8)
(p.1、 No. 9 参照)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
GND
P+
P-
USB_PWR
1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus
Vbus
Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND

IntA_PB_SSTX-

IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
IntA_PB_D-
GND
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
シャーシ電源 LED とシャーシス
ピーカーをこのヘッダーに接続
してく ださい。
これら 8 つの SATA3 コネクタは
最高 6.0Gb/s のデーター転送速
度をサポートし、 内部ストレー
ジデバイス用の SATA データー
ケーブルに対応致します。
* 起動時間を最小限に抑えるた
めに、 SSD に AMD SATA ポート
(SATA3_1 ∼ 6) を使用してく だ
さい。
このヘッダーを使用して AMD
SR3 ヒートシンク上の USB コネ
クタを接続します。
このマザーボードには 2 つの
ヘッダーが装備されています。
各 USB 2.0 ヘッダーは、 2 つの
ポートをサポートできます。
このマザーボードには 2 つの
ヘッダーが装備されています。
各 USB 3.1 Gen1 ヘッダーは、 2
つのポートをサポートできます。
X470 Taichi
177
