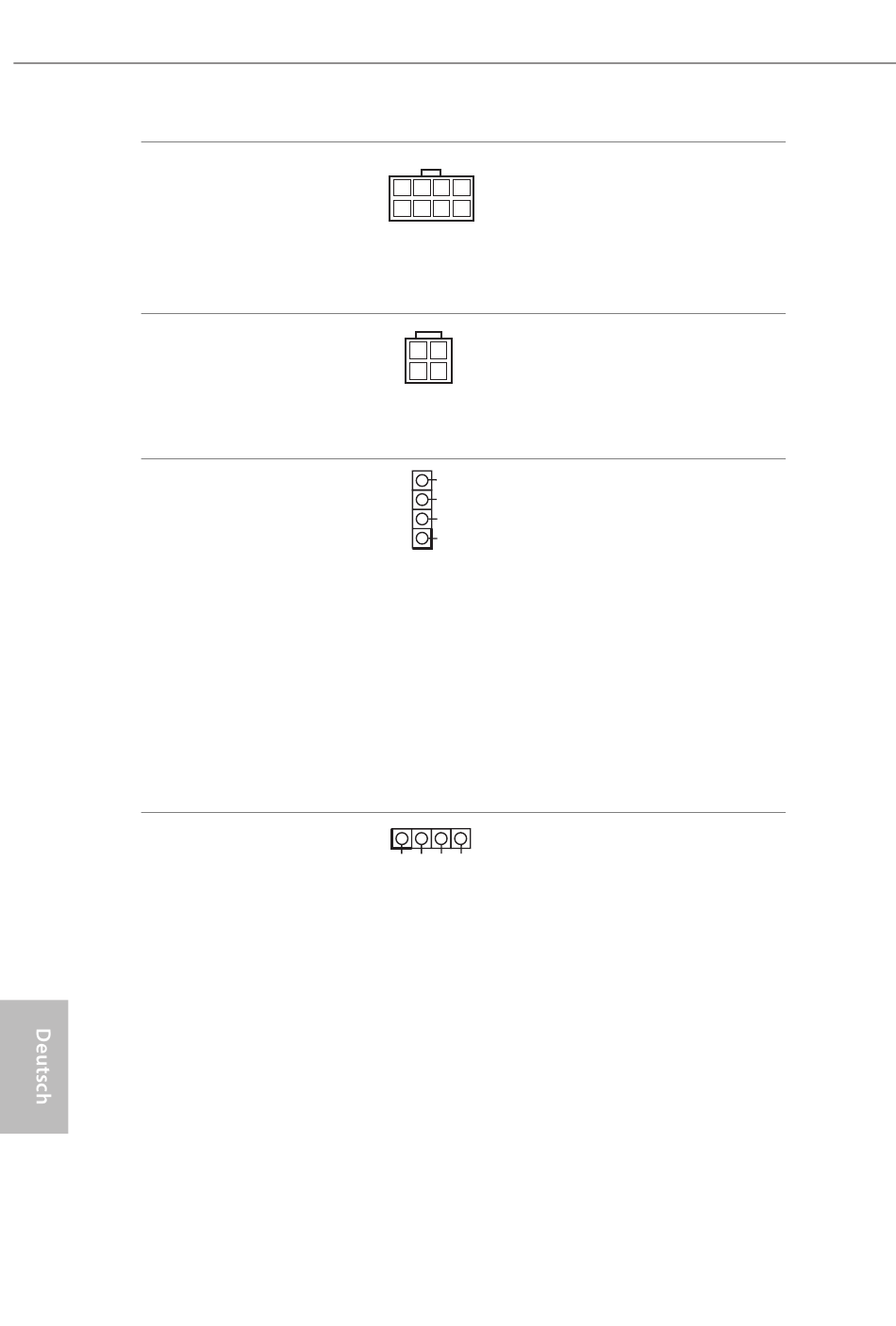

ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
ATX-12-V-Netzanschluss
(4-polig, ATX12V2)
(siehe S. 1, Nr. 2)
AMD-Lüfter-LED-Stiftleiste
(4-polig, AMD_FAN_LED1)
(siehe S. 1, Nr. 13)
RGB-LED-Stiftleiste
(4-polig, RGB_LED1)
(siehe S. 1, Nr. 25)
60
8
5
1
4
B
R
G
12V
1
1
12V G R
B
Dieses Motherboard bietet ei-
nen 8-poligen ATX-12-V-Net-
zanschluss. Bitte schließen Sie
es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt
1 und Kontakt 5 an.
An diesen Anschluss schließen
Sie ein ATX-12 V-Netzteil an.
*Der Netzteilstecker passt nur
in einer Richtung in diesen
Anschluss.
Die AMD-Lüfter-LED-Stift-
leiste dient dem Anschluss des
mit dem AMD-Kühlkörpers
gelieferten RGB-LED-Ver-
längerungskabels. Der Kabelan-
schluss ermöglicht Nutzern die
Wahl zwischen verschiedenen
LED-Lichteffekten.
Achtung: Installieren Sie das
Lüfter-LED-Kabel niemals
falsch herum; andernfalls
könnte das Kabel beschädigt
werden.
Diese RGB-Stiftleiste di-
ent dem Anschließen eines
RGB-LED-Erweiterungskabels,
das dem Nutzer die Auswahl
zwischen verschiedenen
LED-Lichteffekten ermöglicht.
Achtung: Installieren Sie das
RGB-LED-Kabel niemals
falsch herum; andernfalls
könnte das Kabel beschädigt
werden.
*Weitere Anweisungen zu dies-
er Stiftleiste finden Sie auf Seite
46.
