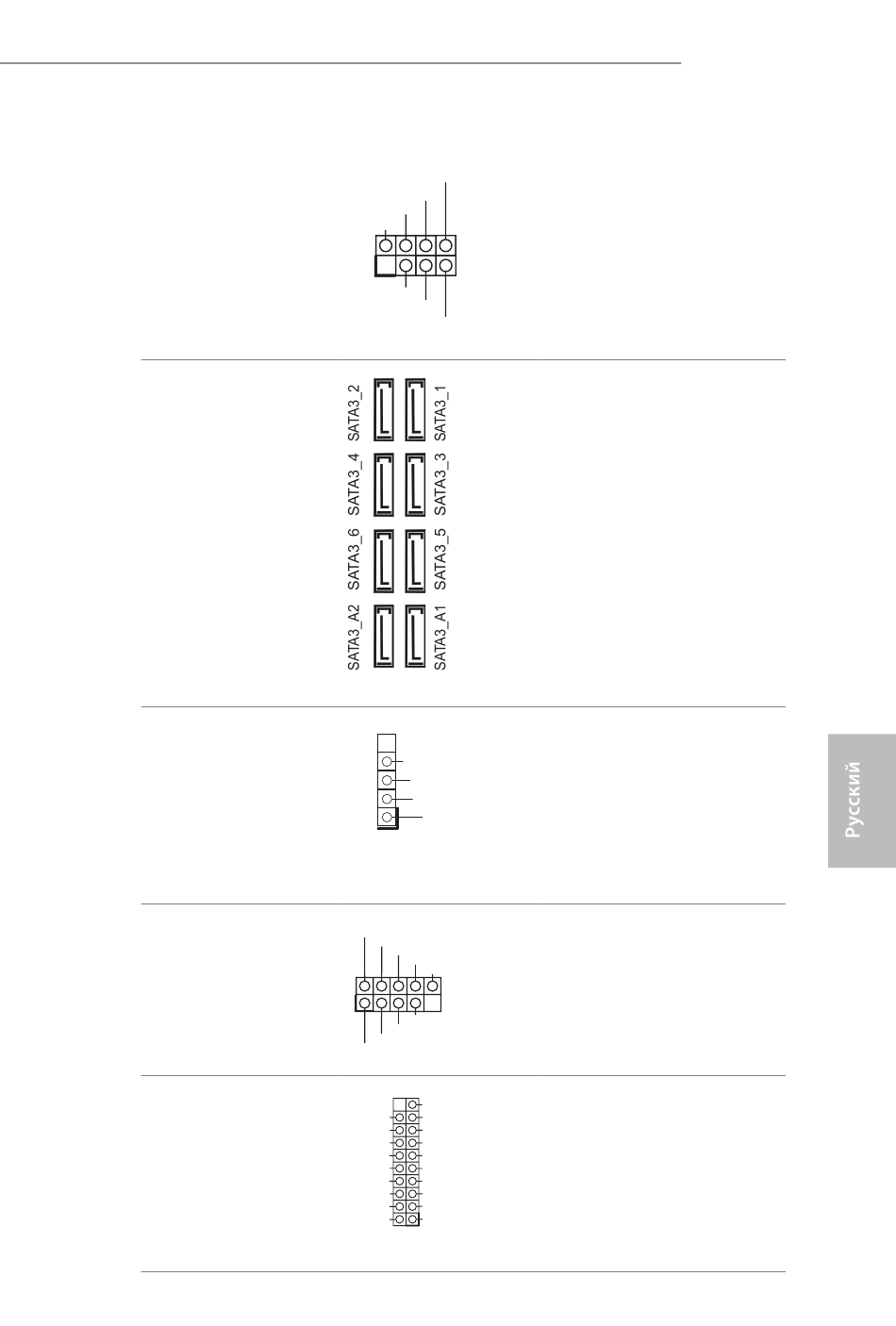

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная,
SPK_PLED1)
(см. стр. 1, № 23)
Разъемы Serial ATA3
(SATA3_1_2:
см. стр. 1, № 15)
(SATA3_3_4:
см. стр. 1, № 16)
(SATA3_5_6:
см. стр.1,№ 17)
(SATA3_A1_A2:
см. стр.1,№ 18)
Колодка USB для
подключения
вентилятора AMD
со светодиодной
подсветкой
(4-контактная, USB_5)
(см. стр. 1, № 11)
Колодки USB 2.0
(9-контактная, USB_1_2)
(см. стр. 1, № 21)
(9-контактная, USB_3_4)
(см. стр. 1, № 22)
Колодки USB 3.1 Gen1
(19-контактная,
USB3_7_8)
(см. стр. 1, № 9)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
GND
P+
P-
USB_PWR
1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
X470 Taichi
Предназначена для
подключения светодиодного
индикатора питания и
динамика корпуса.
Эти шесть восемь SATA3
предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гб/с.
* Для уменьшения времени
загрузки используйте порты
AMD SATA (SATA3_1~6)
для ваших твердотельных
накопителей.
Эта колодка служит для
подключения разъема USB на
кулере AMD SR3.
На материнской плате имеется
две колодки. Каждая колодка
USB 2.0 поддерживает два
порта.
На материнской плате имеется
две колодки. Каждая колодка
USB 3.1 Gen1 поддерживает два
порта.
117
