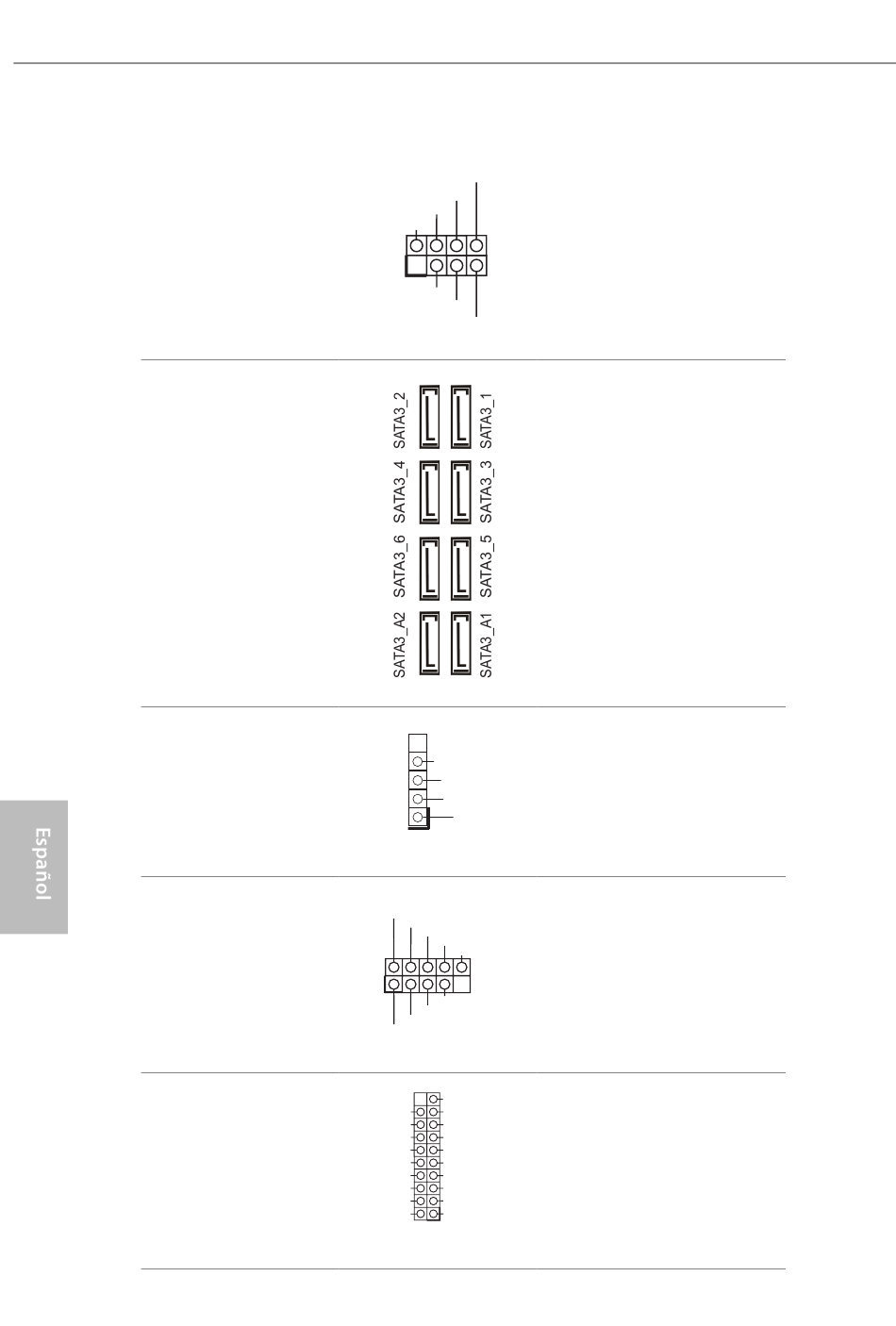

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág.1, Nº 23)
Conectores Serie ATA3
(SATA3_1_2:
consulte la pág.1, N.º 15)
(SATA3_3_4:
consulte la pág. 1, N.º 16)
(SATA3_5_6:
consulte la pág.1, N.º 17)
(SATA3_A1_A2:
consulte la pág.1, N.º 18)
Base de conexiones USB
de ventilador de LED
AMD
(USB_5 de 4 contactos)
(consulte la pág.1, Nº 11)
Cabezales USB 2.0
(USB1_2 de 9 contactos)
(consulte la pág.1, Nº 21)
(USB_3_4 de 9 contactos)
(consulte la pág.1, Nº 22)
Cabezales USB 3.1 Gen1
(USB3_7_8 de 19
contactos)
(consulte la pág.1, Nº 9)
102
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
GND
P+
P-
USB_PWR
1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
IntA_PB_D-
GND
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
Conecte el LED de alimentación
del chasis y el altavoz del chasis a
esta base de conexiones.
Estos ocho conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.
* Para minimizar el tiempo de
arranque, use los puertos SATA
AMD (SATA3_1~6) para tus SSD.
Esta base de conexiones se utiliza
para enchufar el conector USB del
disipador SR3 AMD.
Hay dos bases de conexiones en
esta placa base. Cada cabezal USB
2.0 admite dos puertos.
Hay dos bases de conexiones en
esta placa base. Cada cabezal USB
3.1 Gen1 admite dos puertos.
