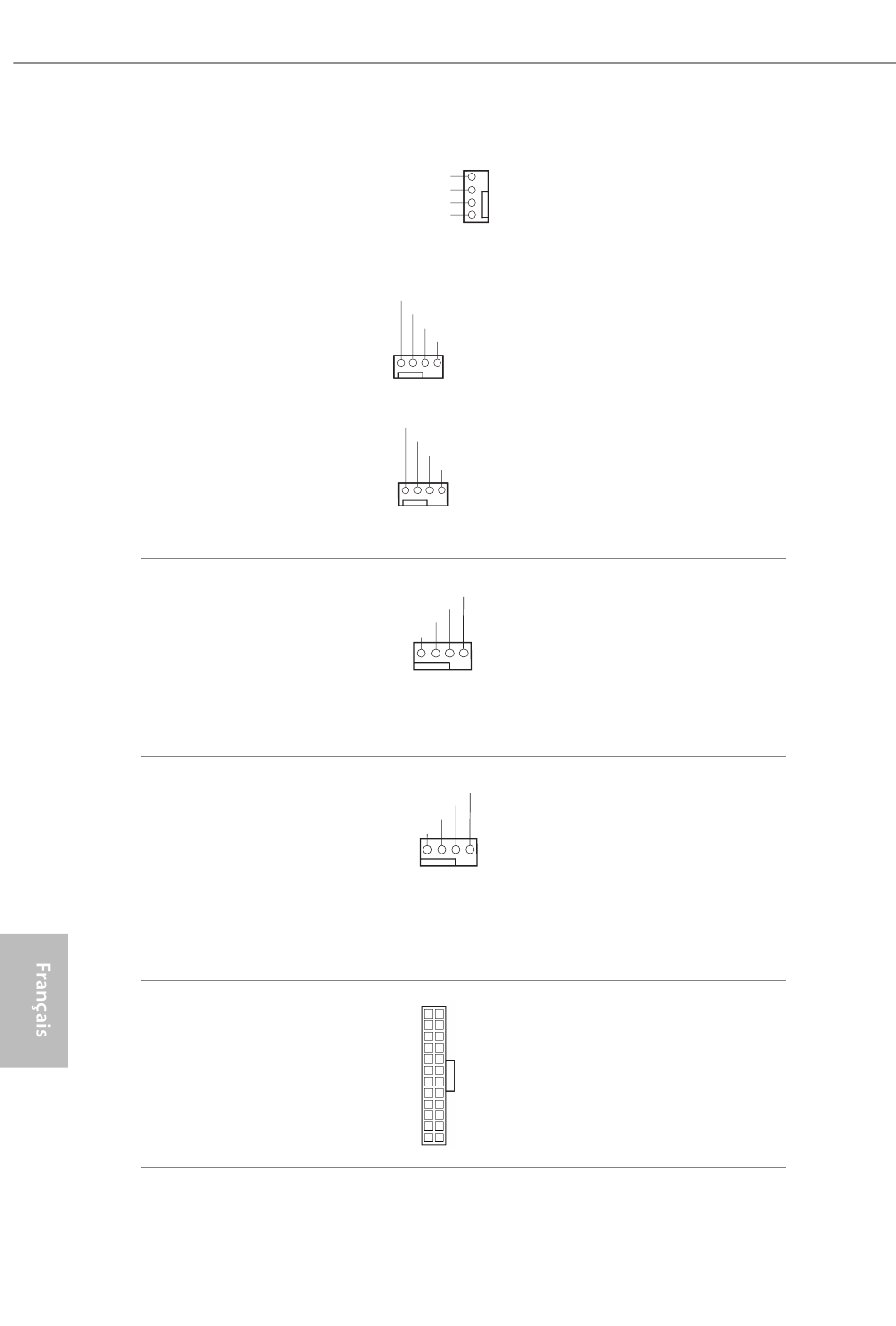

Connecteurs du
ventilateur de pompe à
eau du châssis
(CHA_FAN1/WP à 4
broches)
(voir p.1, No. 10)
(CHA_FAN2/WP à 4
broches)
(voir p.1, No. 24)
(CHA_FAN3/WP à 4
broches)
(voir p.1, No. 3)
Connecteur du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 5)
Connecteur pour
ventilateur de pompe à
eau du processeur
(CPU_FAN2/WP à 4
broches)
(voir p.1, No. 4)
Connecteur
d'alimentation ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 8)
74
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1
2
3
4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1
2
3
4
12
24
1
13
Cette carte mère est dotée de trois
connecteurs pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour châssis à 3
broches, veuillez le brancher sur la
Broche 1-3.
Cette carte mère est dotée d'un
connecteur pour ventilateur de
processeur (Quiet Fan) à 4 broches.
Si vous envisagez de connecter
un ventilateur de processeur à 3
broches, veuillez le brancher sur la
Broche 1-3.
Cette carte mère est dotée d'un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour processeur
à 3 broches, veuillez le brancher sur
la Broche 1-3.
Cette carte mère est dotée d'un
connecteur d'alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 13.
