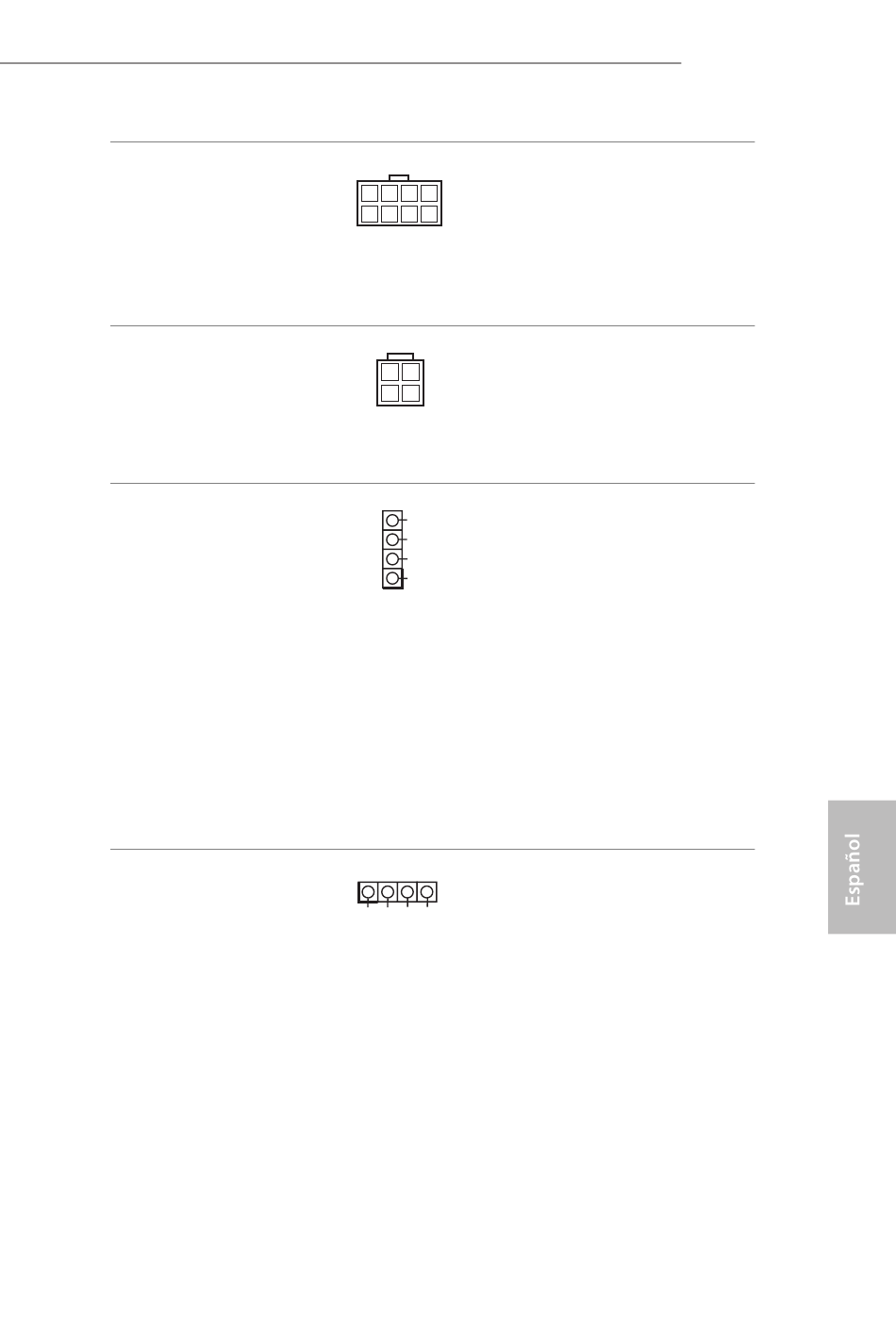

Conector de alimentación
ATX de 12V
(ATX12V1 de 8 contactos)
(consulte la pág.1, Nº 1)
Conector de alimentación
ATX de 12V
(ATX12V2 de 4 contactos)
(consulte la pág.1, Nº 2)
Base de conexiones de
LED de VENTILADOR
AMD
(AMD_FAN_LED1 de 4
contactos)
(consulte la pág.1, Nº 13)
Cabezal de LED RGB
(RGB_LED1 de 4
contactos)
(consulte la pág.1, Nº 25)
Esta placa base contiene un
8
5
conector de alimentación ATX de
12V y 8 contactos. Para utilizar
1
4
una toma de alimentación ATX
de 4 contactos, conéctela en los
contactos del 1 al 5.
Conecte una fuente de alimentac-
ión ATX 12V en este conector.
*El enchufe de la fuente de ali-
mentación encaja en este conector
en una única dirección.
La base de conexiones de LED de
B
VENTILADOR AMD se utiliza
R
G
para conectar el alagador de LED
12V
RGB incluido con el disipador
1
AMD. La conexión del cable
permite a los usuarios elegir entre
diferentes efectos de iluminación
de LED.
Precaución: Nunca instale el
cable de LED del VENTILADOR
con la orientación incorrecta
ya que, de lo contrario, el cable
puede dañarse.
Este cabezal RGB se utiliza para
1
conectar el alargador de LED RGB
12V G R
B
que permite a los usuarios elegir
entre varios efectos de ilumi-
nación de LED.
Precaución: Nunca instale
el cable de LED RGB con la
orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 46 para
obtener más instrucciones sobre
esta base de conexiones.
X470 Taichi
105
