i n s t a l a Ç Ã o D e c r e m a l h e i r a s
12
Aplique Loctite™ azul nos fios de rosca das superfícies dos pernos das cremalheiras.
13

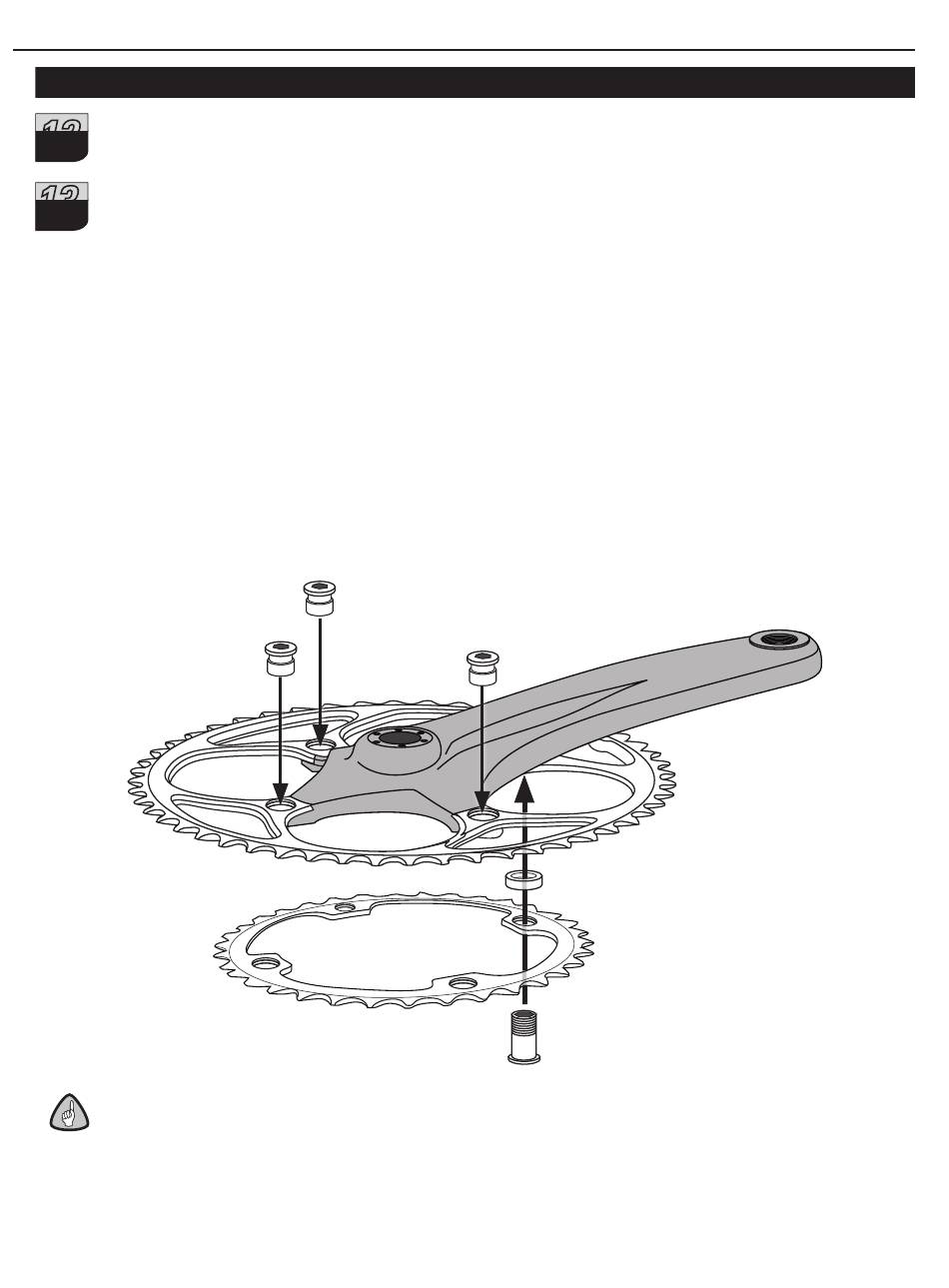

sÓ para VumaQuaD: Instale a cremalheira exterior na manivela do lado com cremalheiras,
a
com a cavilha de condução da corrente do lado de trás do braço de manivela, e os orifícios
para os pernos da cremalheira do lado da frente dos ramais em teia de aranha do braço de
manivela. Com a superfície impressa da cremalheira interior virada para a cremalheira
exterior, alinhe o orifício grande para o perno (de 10 mm de diâmetro) da cremalheira, com o
orifício roscado da traseira do braço de manivela, e os três orifícios mais pequenos para os
pernos (de 9 mm de diâmetro) da cremalheira, na traseira dos ramais em teia de aranha do
braço de manivela. Use uma chave sextavada de 6 mm para instalar os pernos mais curtos
da cremalheira, sem os apertar, para manter a cremalheira no seu lugar. Enfie um espaçador
de 3,5 mm entre as cremalheiras, no sítio do perno que une a cremalheira ao braço de
manivela. Use uma chave sextavada de 5 mm para instalar o perno mais comprido da
cremalheira, sem o apertar, no sítio do perno que liga o braço de manivela à cremalheira.
Alternadamente aperte os parafusos da cremalheira, em incrementos de meia volta, até que
fiquem apertados a um momento de torção de 9-10 N•m.
importante
Use uma chave sextavada de 5 mm para instalar o perno da cremalheira no braço de
manivela e uma chave sextavada de 6 mm para os outros pernos da cremalheira.
68
6 mm
9-10 N•m
5 mm
9-10 N•m
Manual do utilizador
