Instalación - Zipp Vuma Quad Bedienungsanleitung

Español
c o m p a t i b i l i D a D
Este conjunto de pedalier incorpora un eje del pedalier de 30 mm y unas cazoletas de rodamientos
que no son compatibles con otros sistemas de pedalier.
Compatible con sistemas de 9 y de 10 velocidades.
h e r r a m i e n t a s
Instalación
· Gafas de seguridad
· Herramienta para cazoletas de rodamientos
Zipp #6462540
· Llaves Allen de 5, 6 y 10 mm
· Llave inglesa TORX T8

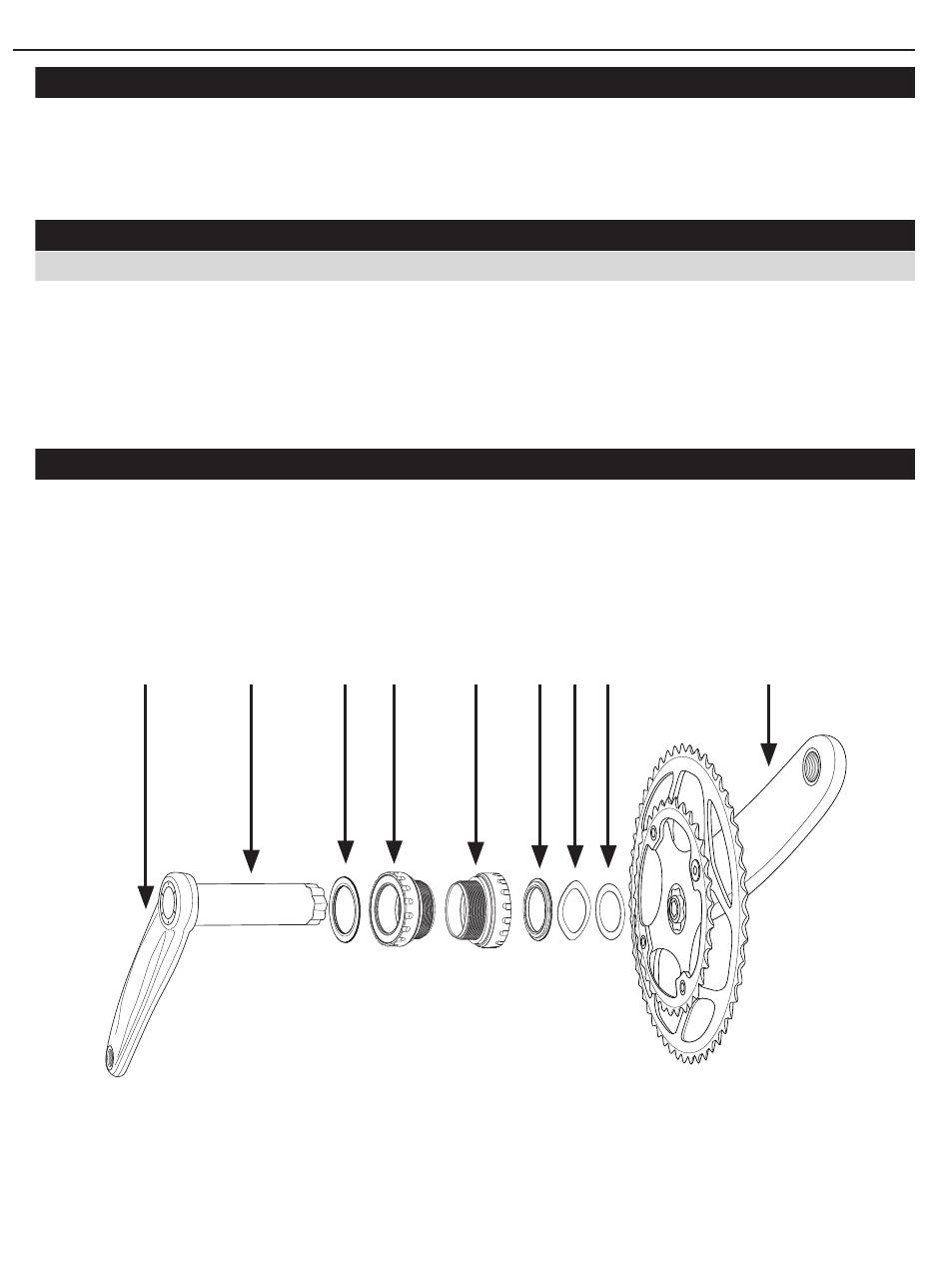

a n a t o m Í a
1. Biela del lado no motriz
2. Eje del pedalier
3. Espaciador de aluminio
4. Cazoleta de eje de pedalier del lado no motriz
5. Cazoleta de eje de pedalier del lado motriz
1
22
2 3 4
· Martillo de cabeza de plástico
· Grasa
· Llave dinamométrica
6. Espaciador de aluminio
7. Arandela de acero endurecido
8. Muelle ondulado
9. Biela del lado motriz
5 6 7 8
Manual de Usuario
9
