Zipp Vuma Quad Bedienungsanleitung Seite 52

Nederlands
c o m p a t i b i l i t e i t
Dit crankstel bezit een 30 mm trapas en rollagers die niet compatibel zijn met andere trapassyste-
men.
Compatibel met 9 en 10 versnellingssystemen.
G e r e e D s c h a p
Installatie
· Veiligheidsbril
· Zipp rollagersleutel #6462540
· 5, 6, 10 mm inbussleutels
· T8 TORX moersleutel

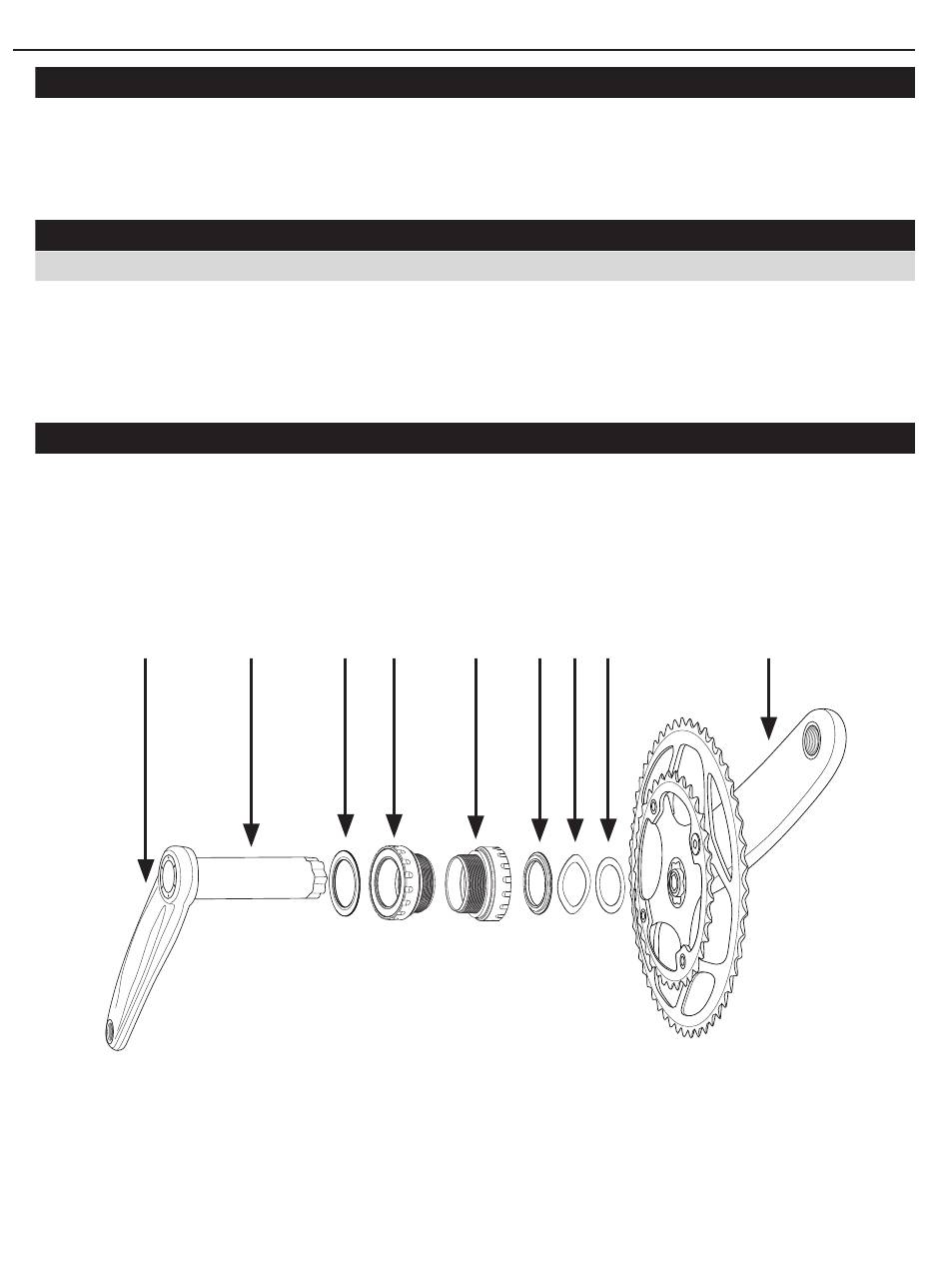

o n D e r D e l e n
1. Crankarm niet-aandrijfzijde
2. Trapas
3. Aluminium afstandhouder
4. Trapasdop niet-aandrijfzijde
5. Trapasdop aandrijfzijde
1
52
2 3 4
· Rubberen hamer
· Smeer
· Momentsleutel
6. Aluminium afstandhouder
7. Sluitring van gehard staal
8. Veerring
9. Crankarm aandrijfzijde
5 6 7 8
Zipp crankstel gebruiksaanwijzing
9
