Français
i n s t a l l a t i o n D e s p l a t e a u X
12
Appliquez du frein-filet bleu (Loctite™) sur les surfaces filetées des boulons des plateaux.
13

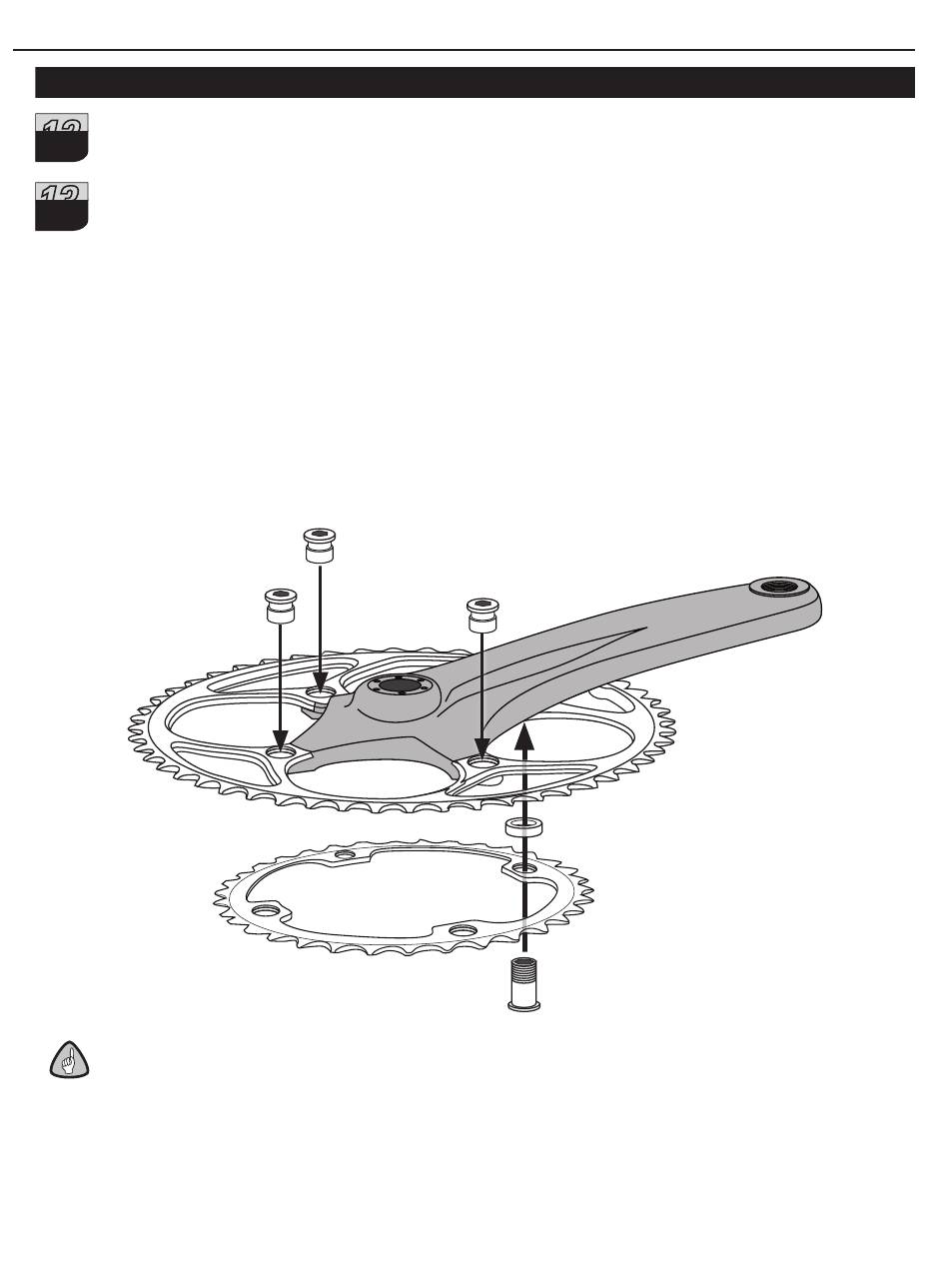

VumaQuaD uniQuement : Installez le grand plateau sur la manivelle du côté de la chaîne.
a
La clavette d'arrêt pour la chaîne doit se trouver sur l'intérieur de la manivelle et les trous
pour les boulons des plateaux doivent se trouver sur la face avant des bras de l'araignée de
la manivelle. En vous assurant que la surface imprimée du petit plateau fait face au grand
plateau, alignez le plus grand trou du plateau (10 mm de diamètre) sur le trou fileté sur la
partie interne de la manivelle et les trois plus petits trous du plateau (9 mm de diamètre) sur
la partie interne des bras de l'araignée de la manivelle. Utilisez une clé Allen de 6 mm pour
installer sans bloquer les boulons des plateaux afin de les maintenir en place. Insérez
l'entretoise de 3,5 mm entre les plateaux au niveau du boulon sur la manivelle. Utilisez une
clé Allen de 5 mm pour installer sans bloquer le plus long boulon des plateaux dans le trou en
regard de la manivelle. En alternant les boulons, serrez les boulons d'un demi-tour maximum
à chaque fois jusqu'à ce qu'ils soient serrés au couple de 9-10 N•m.
important
Utilisez une clé Allen de 5 mm pour le boulon sur la manivelle et une clé Allen de 6 mm pour
les autres boulons des plateaux.
38
6 mm
9-10 N•m
Zipp Cranksets Guide de l'utilisateur
5 mm
9-10 N•m
GEN.0000000000442
