Deutsch
8

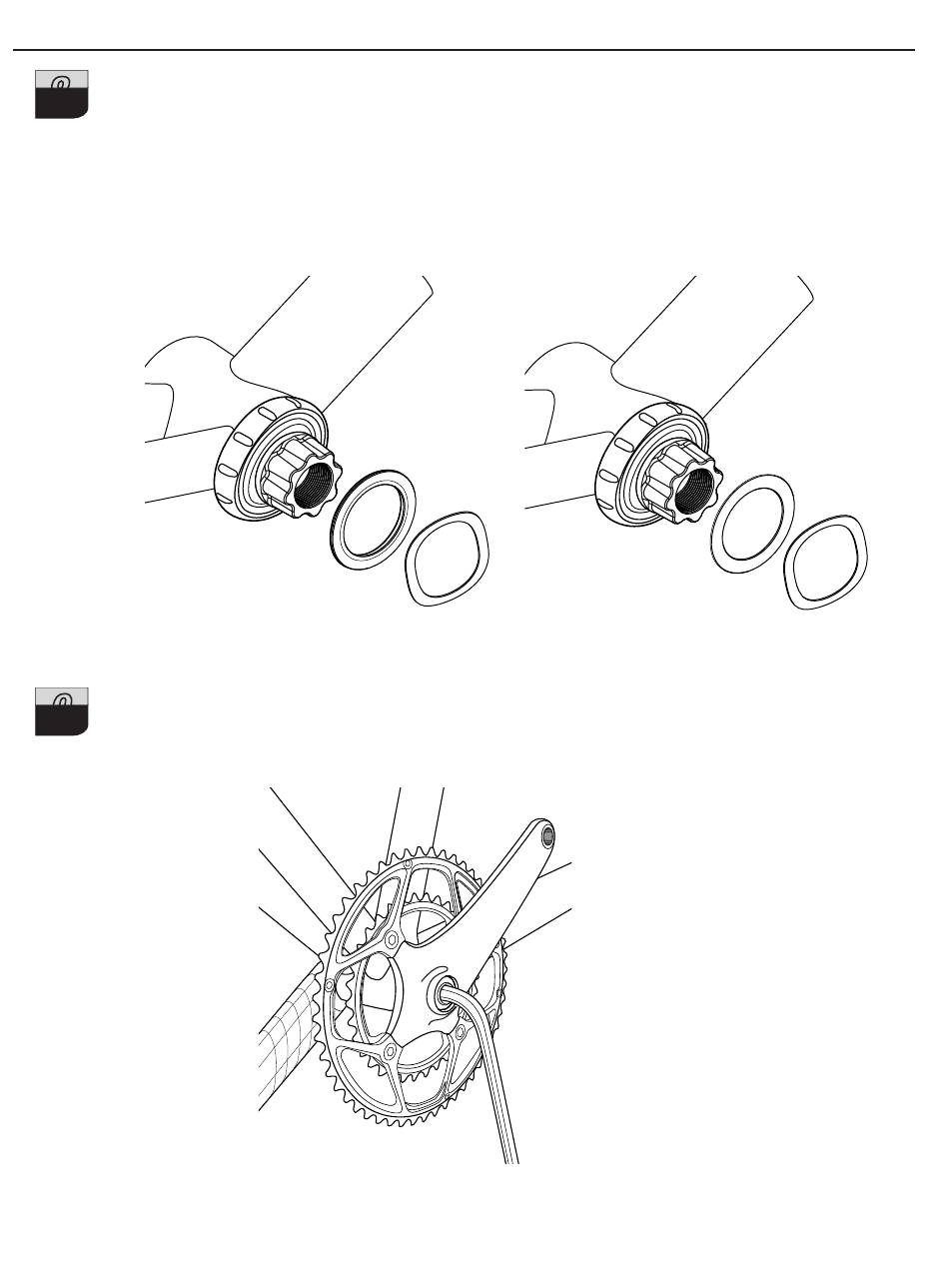

bsa-innenlaGer: Halten Sie eines der mitgelieferten Aluminium-Distanzstücke so, dass
die erhabene Oberfläche des Distanzstücks zur Innenlagerschale auf der Antriebsseite
weist, und schieben Sie es auf die Innenlagerachse. Schieben Sie die Federscheibe auf die
Innenlagerachse, bis sie am Aluminium-Distanzstück anliegt.
italienisches innenlaGer: Schieben Sie eine der Stahlscheiben auf die
Innenlagerachse, bis sie gegen das Lager drückt. Schieben Sie die Federscheibe auf die
Innenlagerachse, bis sie an der Stahlscheibe anliegt.
9
Richten Sie den Kurbelarm für die Antriebsseite entgegengesetzt zum anderen Kurbelarm aus.
Drehen Sie mit einem 10-mm-Inbusschlüssel die Achsschraube lose in die Achse, und achten
Sie dabei auf eine korrekte Ausrichtung. Ziehen Sie die Schraube mit 34 bis 41 N•m fest.
16
bsa Gewinde
Zipp Kurbelgarnitur Bedienungsanleitung
italienische Gewinde
10 mm
34–41 n•m
