i n s t a l l a t i e V a n h e t k e t t i n G b l a D
12
Smeer de oppervlakken van de draadbouten van het kettingblad in met blauwe Loctite™.
13

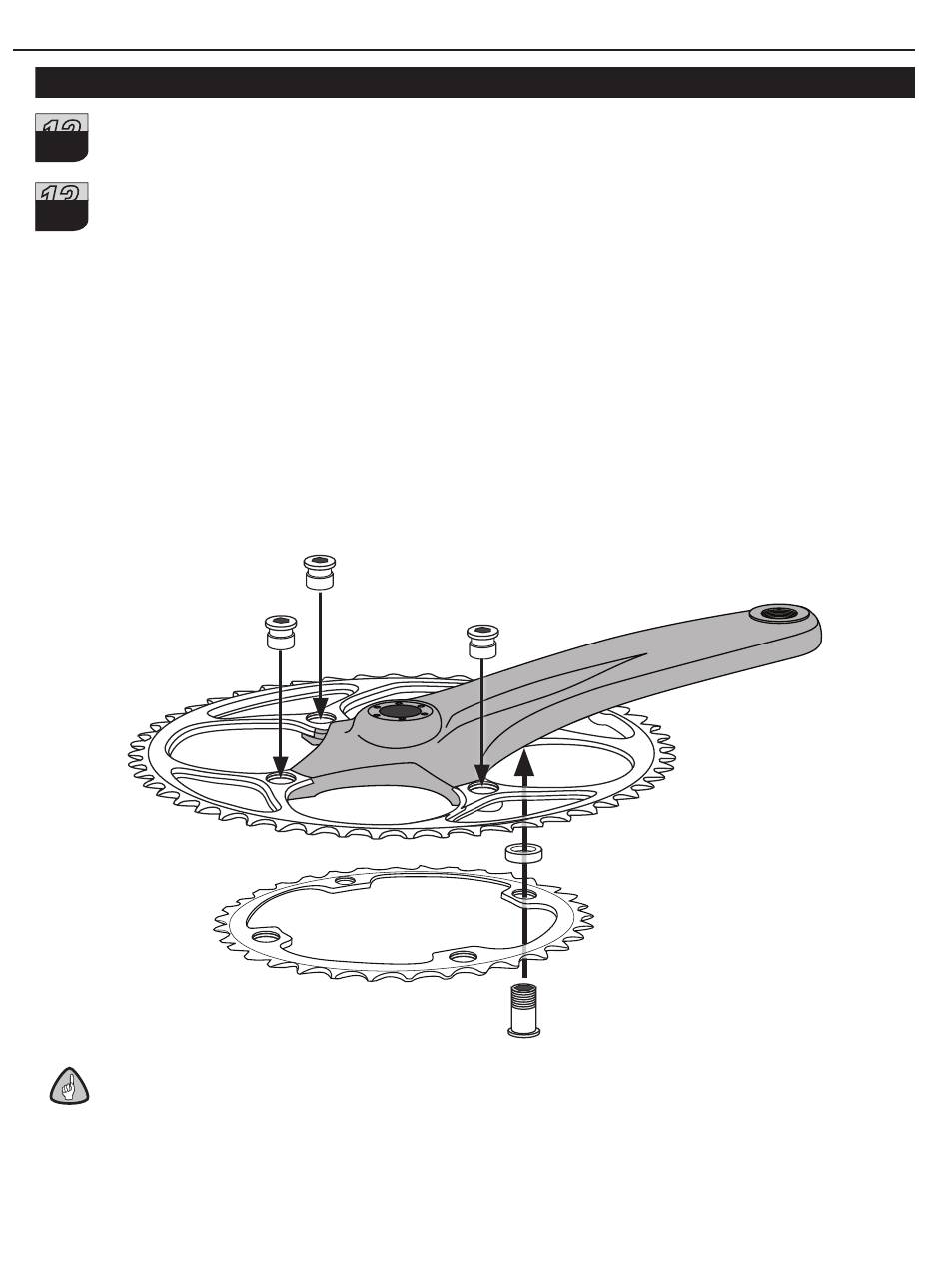

alleen VumaQuaD: Installeer het buitenste kettingblad op de crankarm van de
a
aandrijfzijde met de pin van de kettingstop aan de achterzijde van de crankarm en de boutga-
ten van het kettingblad aan de voorzijde van de regelspinnen van de crankarm. Met de
geprinte zijde van het binnenste kettingblad in de richting van het buitenste kettingblad, laat
het grote boutgat van het kettingblad (10 mm diameter) overeenkomen met het draadgat aan
de achterzijde van de crankarm, en de drie kleinere boutgaten van het kettingblad (9 mm
diameter) aan de achterzijde van de regelspinnen van de crankarm. Schroef de kortere
kettingbladbouten losjes vast met behulp van een 6 mm inbussleutel om de kettingbladen op
hun plaats te houden. Steek de 3,5 mm afstandhouder tussen de kettingbladen aan de
kettingbladboutpositie op de crankarm. Schroef de langere kettingbladbout losjes vast op de
kettingbladboutpositie op de crankarm met behulp van een 5 mm inbussleutel. Maak de
kettingbladbouten in afwisselende volgorde vast met halve draaien totdat deze zijn
aangedraaid tot 9-10 N•m.
belanGriJk
58
6 mm
9-10 N•m
Zipp crankstel gebruiksaanwijzing
5 mm
9-10 N•m
