Deutsch
m o n t a G e D e r k e t t e n b l Ä t t e r
12
Geben Sie blaues Loctite™ auf die Gewinde der Kettenblattschrauben.
13

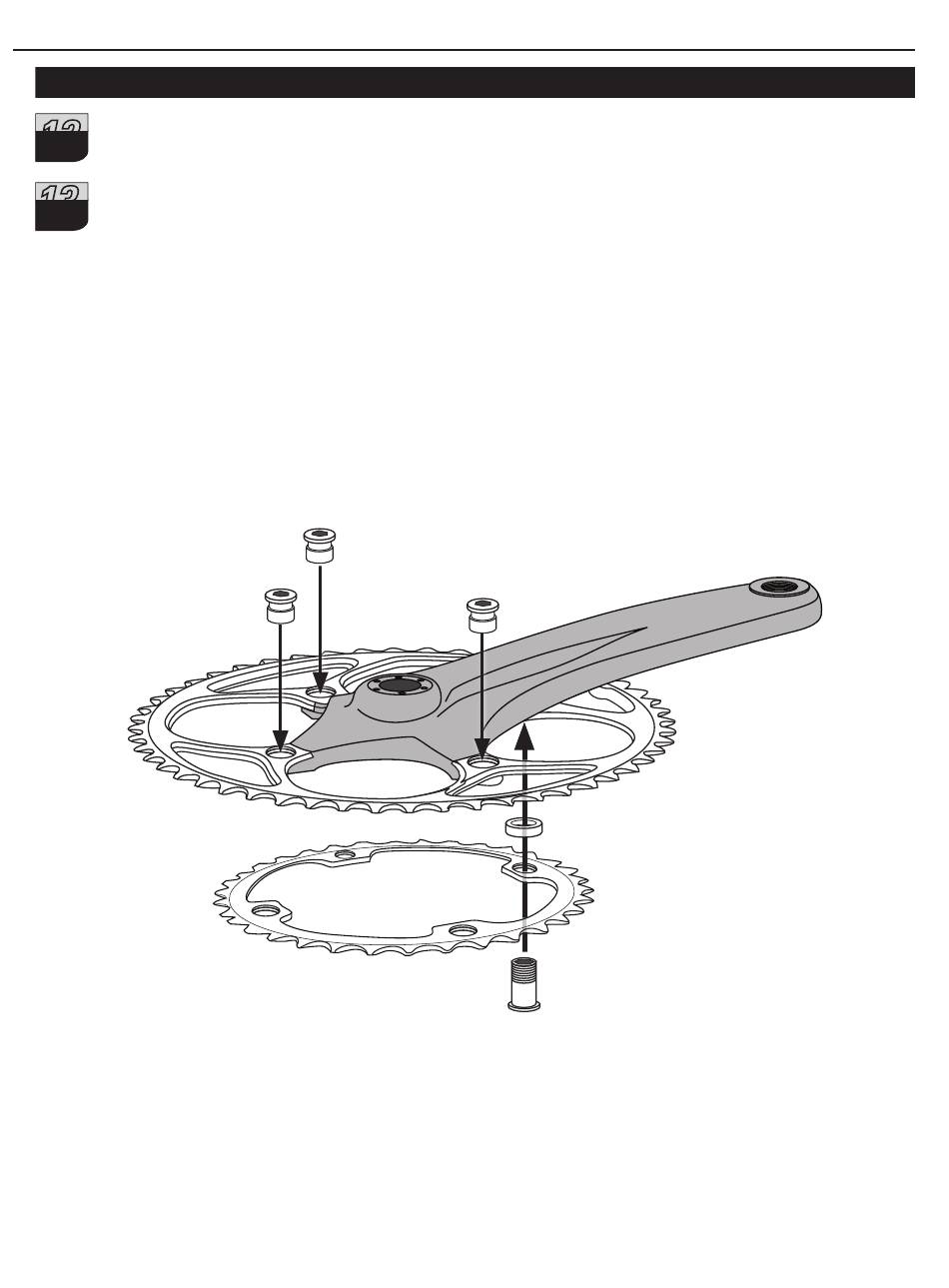

nur VumaQuaD: Montieren Sie das äußere Kettenblatt auf der Tretkurbel auf der
a
Antriebsseite so, dass sich der Kettenfangstift auf der Rückseite der Kurbel und die
Kettenblattschrauben auf der Vorderseite des Kurbelsterns befinden. Montieren Sie das
kleine Kettenblatt so, dass die Aufschrift zum äußeren Kettenblatt weist. Richten Sie dann
die Bohrungen für die Kettenblattschrauben (10 mm Durchmesser) auf die Gewindebohrung
auf der Rückseite der Kurbel und die drei kleineren Kettenblattbohrungen (9 mm Durchmes-
ser) auf die Rückseite des Kurbelsterns aus. Schrauben Sie mit einem 6-mm-Inbusschlüssel
die kurzen Kettenblattschrauben lose ein, um die Kettenblätter zu fixieren. Setzen Sie das
3,5-mm-Distanzstück auf Höhe der Bohrung für die Kettenblattschraube auf der Tretkurbel
zwischen die Kettenblätter. Schrauben Sie mit einem 5-mm-Inbusschlüssel die lange
Kettenblattschraube lose in die Bohrung für die Kettenblattschraube auf der Kurbel. Ziehen
Sie die Kettenblattschrauben abwechselnd in halben Umdrehungen mit 9 bis 10 N•m an.
18
6 mm
9-10 N•m
Zipp Kurbelgarnitur Bedienungsanleitung
5 mm
9-10 N•m
