Manuale Utente Pedaliere Zipp
13
solo Vumachrono
b

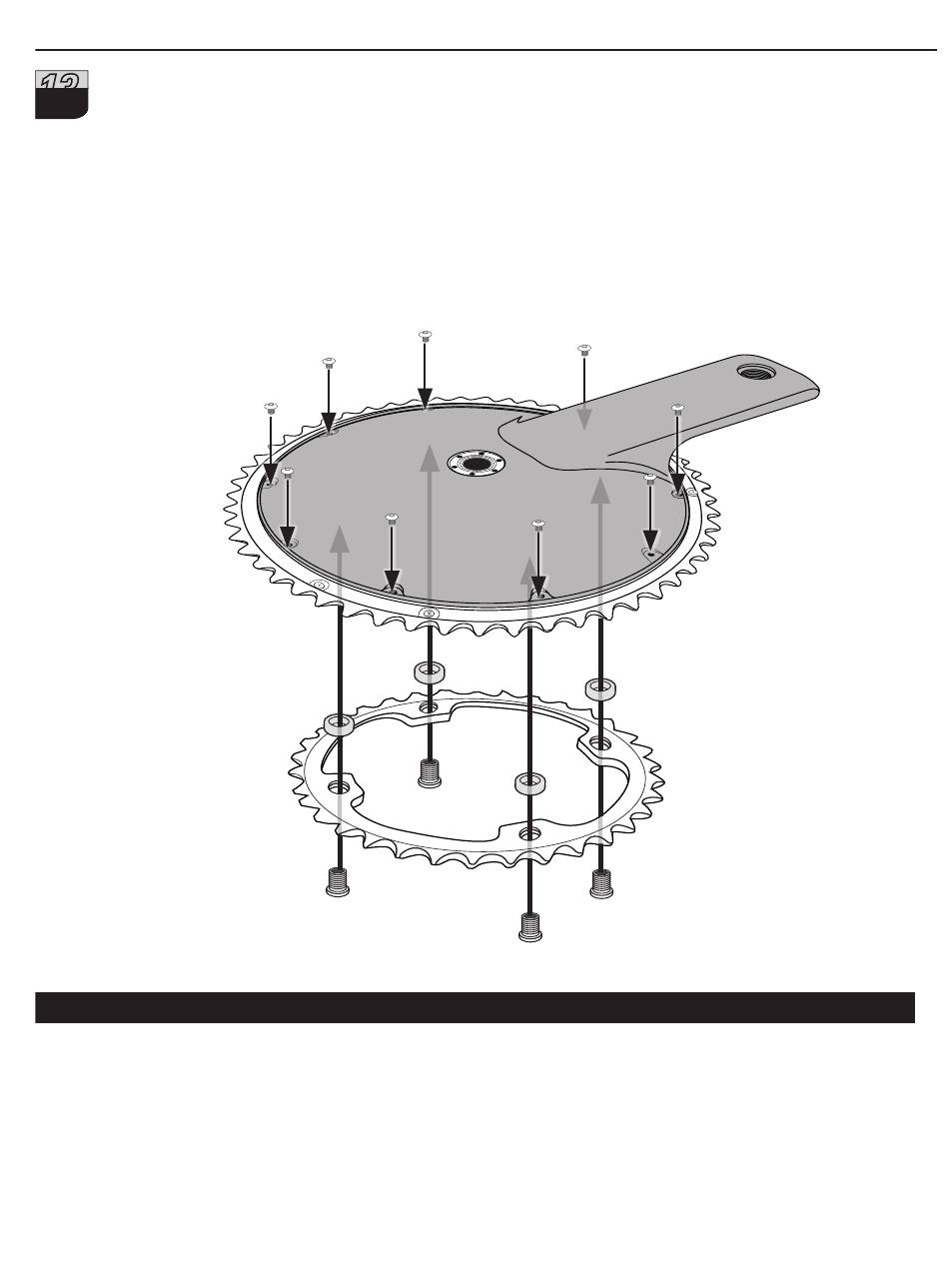

di fermo della catena sul lato posteriore della pedivella e i fori dei bulloni della corona
dentata sul lato posteriore del disco in carbonio. Utilizzare la chiave TORX T8 inclusa per
installare, senza stringere, i nove bulloni della corona dentata; quindi, in ordine alternato,
serrare i bulloni della corona dentata con incrementi di mezzo giro fino a quando siano serra-
ti a .5-1 N•m. Installare la corona dentata interna col lato stampato rivolto lontano dalla
corona dentata esterna. Utilizzare una chiave esagonale da 6 mm per installare, senza
stringere, i quattro bulloni interni della corona dentata. In ordine alternato, serrare i bulloni
della corona dentata con incrementi di mezzo giro fino a quando siano serrati a 9-10 N•m.
0.5-1.0 N•m
m a n u t e n Z i o n e
Utilizzare solo acqua e un detergente delicato per pulire la pedaliera e il movimento centrale. NON
utilizzare un pulitore a pressione. NON tentare di smontare il bullone autoestraente della manovella,
né di rimuovere i cuscinetti dalle coppette del movimento centrale. Le specifiche di serraggio dei
bulloni vanno controllate almeno 2 volte all'anno. Durante questo periodo, ispezionare tutte le parti
per rilevare danni, scheggiature o incrinature visibili. Tutti i componenti vanno ispezionati a fondo
dopo ogni caduta o incidente. Se sono visibili danni, incrinature, scheggiature, segni di sforzo o
scoloramento, questi prodotti devono essere sostituiti immediatamente e il loro utilizzo deve essere
interrotto. Il mancato rispetto di queste avvertenze potrebbe comportare gravi lesioni.
©SRAM Corporation • 2008
: Installare la corona dentata esterna sulla pedivella lato guida col perno
TORX T8
6 mm
9-10 N•m
Italiano
49
