Italiano
8

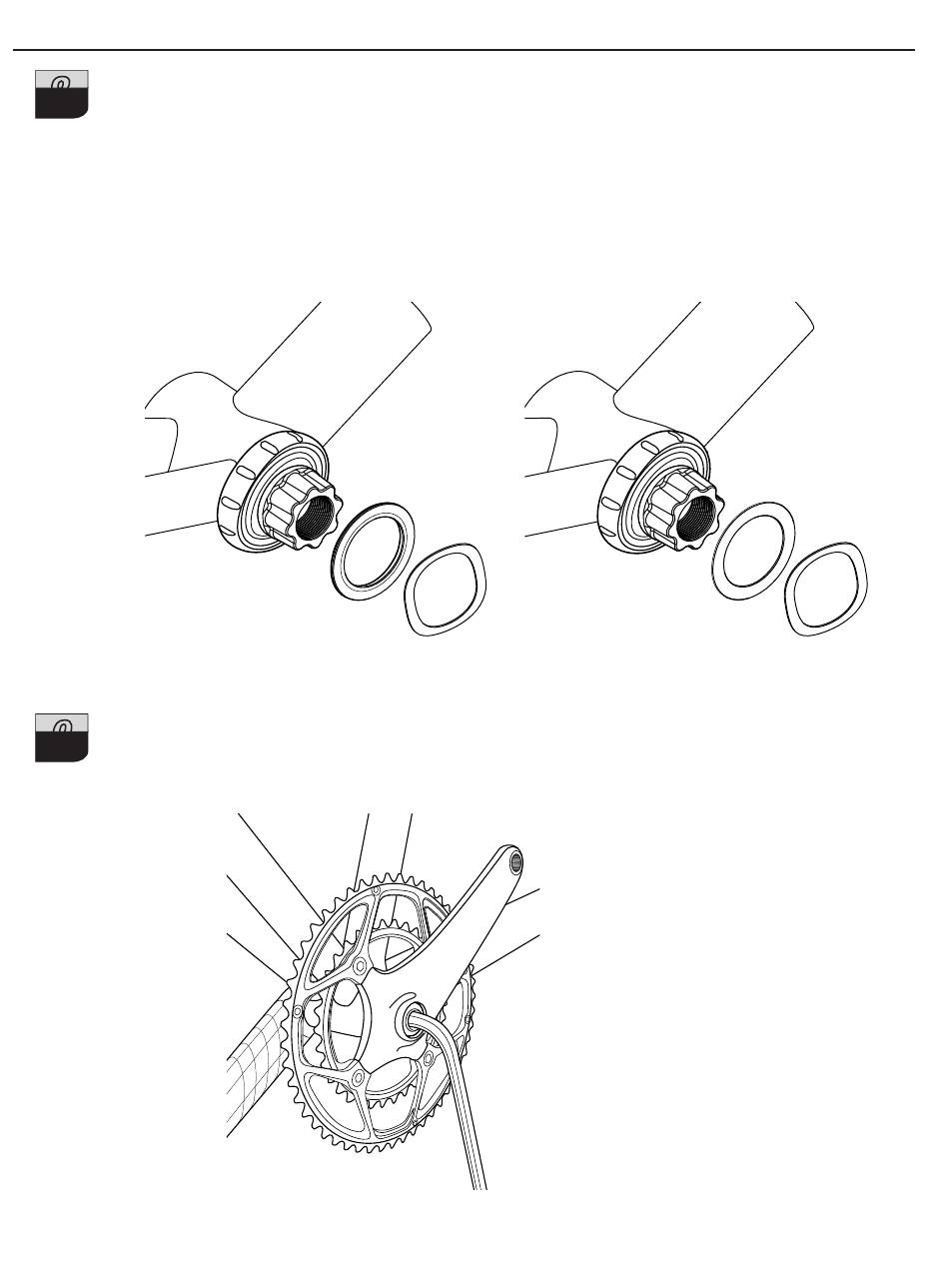

moVimento centrale bsa: orientare uno dei distanziali in alluminio inclusi con la
superficie sollevata del distanziale rivolta verso la coppetta del movimento centrale lato
guida e farlo scivolare sull'alberino del movimento centrale. Collocare la molla ondulata al di
sopra dell'alberino del movimento centrale e a contatto col distanziale in alluminio.
moVimento centrale italiano: fare scivolare una rondella in acciaio rinforzato sull'al-
berino del movimento centrale in modo che sia pressata contro il cuscinetto. Collocare la
molla ondulata al di sopra dell'alberino del movimento centrale e a contatto con la rondella
in acciaio rinforzato.
9
Allineare la pedivella lato guida in modo che sia opposta alla pedivella lato non di guida.
Utilizzare una chiave esagonale da 10 mm per inserire il bullone dell'alberino nell'alberino
senza stringere, accertandosi della correttezza dell'allineamento. Serrare a 34 - 41 N•m.
46
Filettatura bsa
Filettatura italiana
10 mm
34–41 n•m
Manuale Utente Pedaliere Zipp
GEN.0000000000442
