Bouton INPUT (entrée)
bouton pour changer la source des signaux
du moniteur ; sélectionner DVI OPTICAL
(DVI optique) / DVI DIGITAL (DVI
numérique) / DSUB ANALOG (DSUB
analogue) / SDI YPbPR / RGBS / SVIDEO /
CVIDEO. Si l'OSD est désactivé, ce bouton
permet de changer l'entrée des signaux.
➒
Bouton PIP
- Ce bouton permet d'activer la
fonction Incrustation d'image. Sélectionner
PIP, PBP1 ou PBP2.

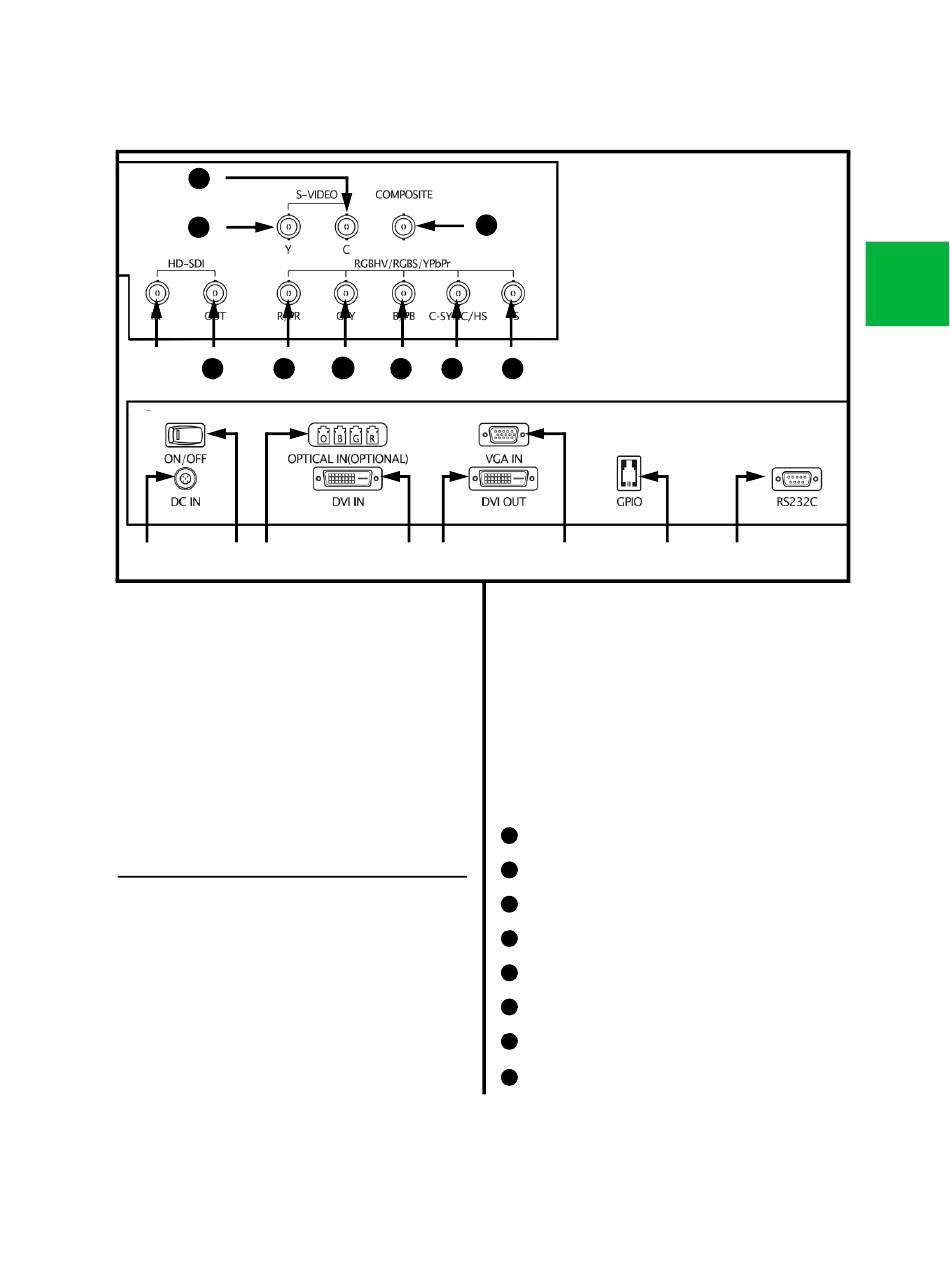

1.7.2 Panneau arrière
❶
Prise AC / DC IN (entrée ca/cc)
❷
Commutateur ON / OFF (M/A)
❸
Connecteur OPTICAL IN (OPTIONAL)
(entrée optique en option)
only on VP47XXF Models)
❹
Connecteur DVI IN (entrée DVI)
18
12
13 14 15
❹ ❺
➎
- Utiliser ce
➏
❼
❽
➒
➓
11
12
13
14
15
16
(Available
17
18
F-9
❼
❻
Connecteur DVI OUT (sortie DVI)
Connecteur VGA IN (entrée VGA)
Connecteur GPIO
Connecteur RS232C
Connecteur HD SDI IN (entrée HD SDI)
Connecteur HD SDI OUT
(sortie HD SDI)
Connecteur ROUGE / Pr
Connecteur VERT / Y
Connecteur BLEU / Pb
Connecteur C-SYNC / H-SYNC
Connecteur VS (V-SYNC)
Connecteur S-VIDEO / Y
Connecteur S-VIDEO / C
Connecteur Composite (C) VIDEO
