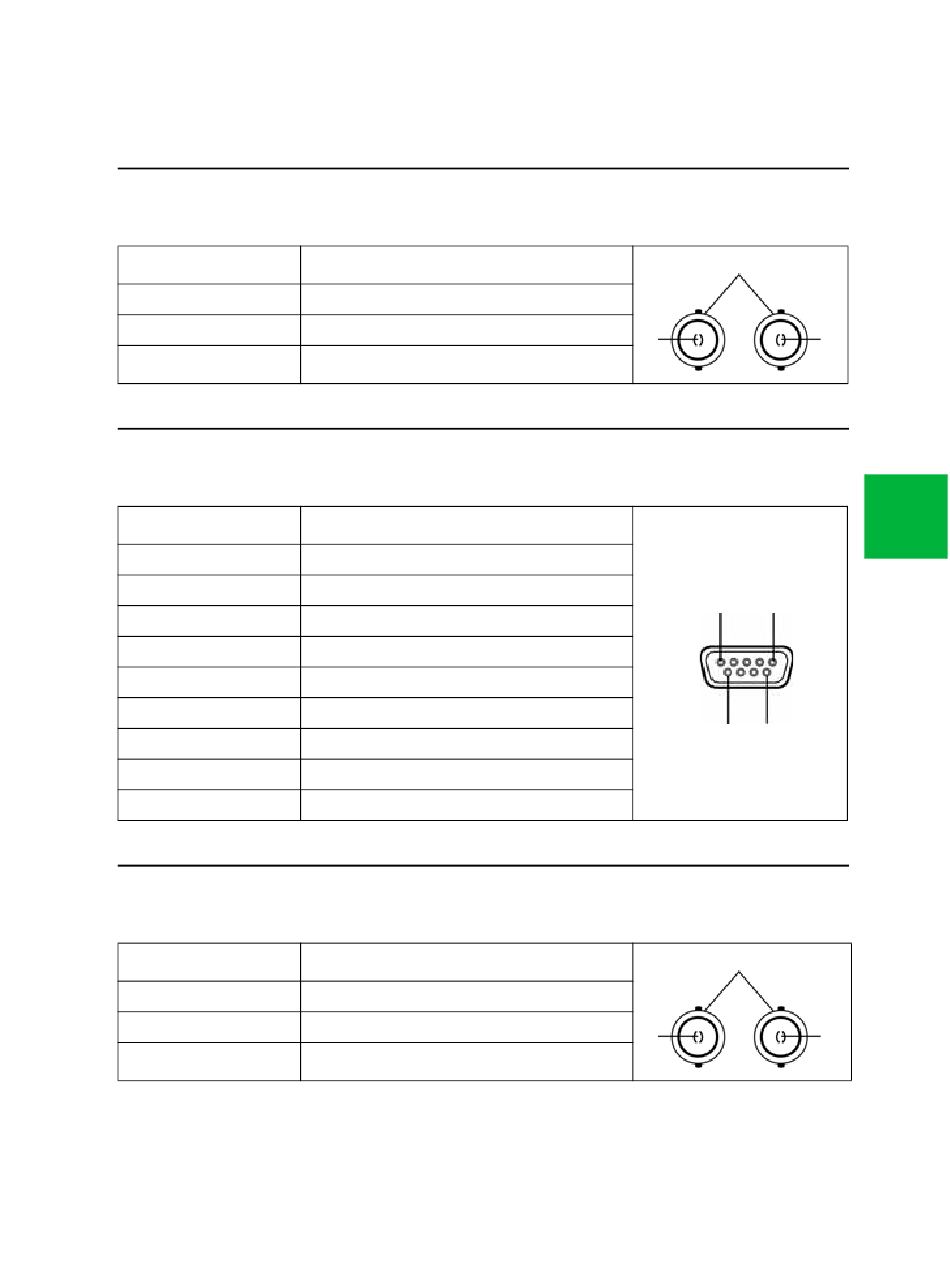

1.15 S-Video (BNC)

Nº clavijas
1
2
3

1.16 RS232C (D-SUB de 9 clavijas)

Nº clavijas
1
2
3
4
5
6
7
8
9

1.17 SDI (BNC)

Nº clavijas
1
2
3
Asignación
S_VIDEO / Y (Luma)
S_VIDEO / C (Chroma)
Tierra
Asignación
Sin conexión
TXD
RXD
Sin conexión
Tierra
Sin conexión
Sin conexión
Sin conexión
Sin conexión
Asignación
ENTRADA SDI
SALIDA SDI
Tierra
S-35
3
1
1 5
6 9
3
1
2
S
2
