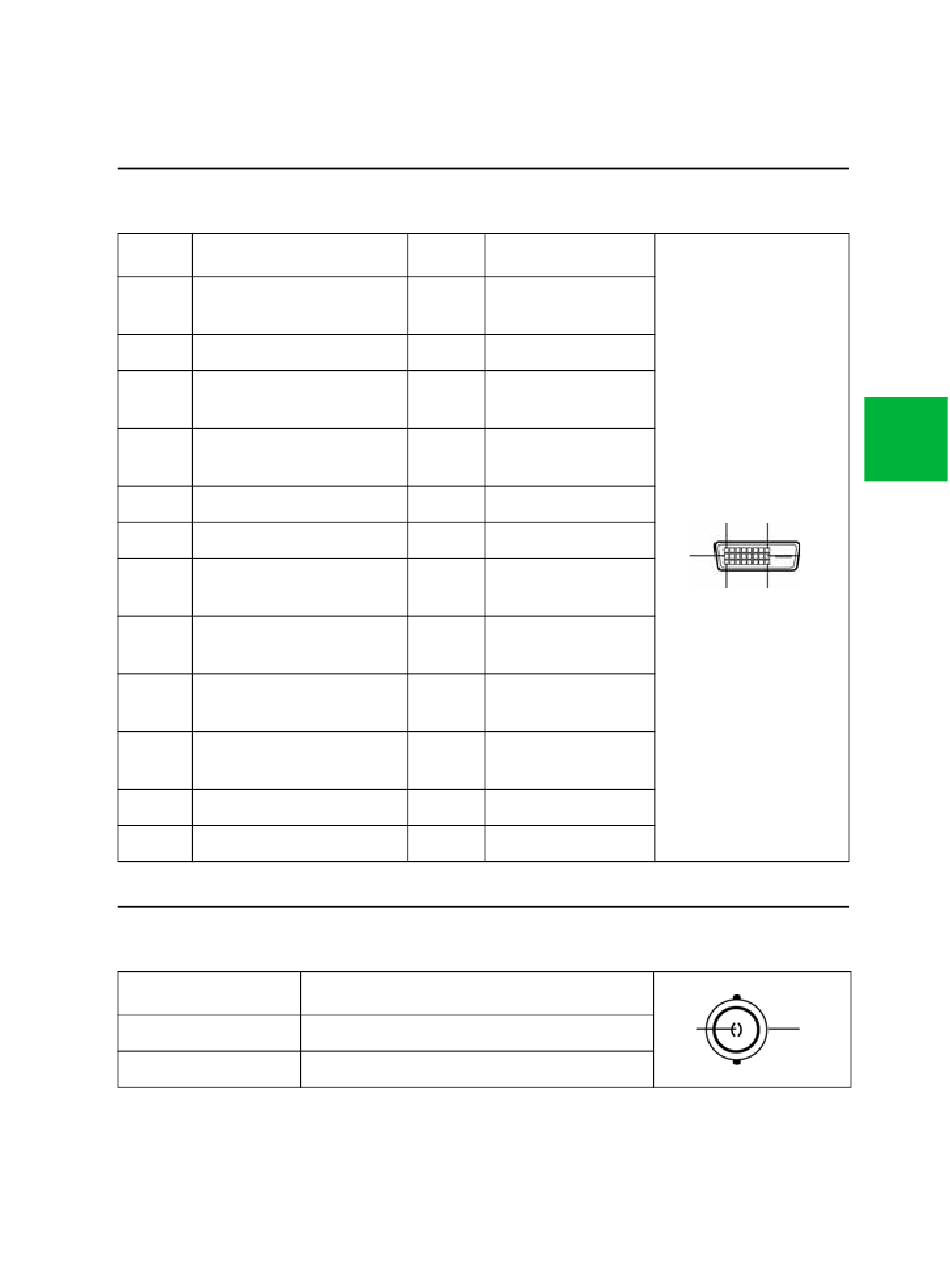

1.13 Ingresso e uscita DVI (24 DVI-D)

N. pin Assegnazione
1 T.M.D.S. Dati 2-
2 T.M.D.S. Dati 2+
3 T.M.D.S. Schermatura
dati 2
4 Nessun collegamento
5 Nessun collegamento
6 DDC Clock
7 Dati DDC
8 Nessun collegamento
9 T.M.D.S. Dati 1-
10 T.M.D.S. Dati 1+
11 T.M.D.S. Schermatura dati 1
12 Nessun collegamento
1.14 C-Video (BNC)
N. pin
1
2
N. pin Assegnazione
13 Nessun
collegamento
14 Alimentazione +5V
15 Terra
16 Rilevamento Hot
Plug
17 T.M.D.S. Dati 0-
18 T.M.D.S. Dati 0+
19 T.M.D.S.
Schermatura dati 0
20 Nessun
collegamento
21 Nessun
collegamento
22 T.M.D.S.
Schermatura clock
23 T.M.D.S. Clock+
24 T.M.D.S. Clock-
Assegnazione
Composito
Terra
I-35
1 8
9 16
17 24
1 2
I
