Botón INPUT (Entrada): se utiliza para
cambiar la fuente de señal del monitor;
seleccione DVI OPTICAL / DVI DIGITAL
/ DSUB ANALOG / SDI YPbPR / RGBS /
SVIDEO / CVIDEO. Con la OSD
desactivada, pulse este botón para cambiar
las entradas de señal.
➒
Botón PIP: al pulsar este botón se activa la
función de imágenes simultáneas.
Seleccione PIP, PBP1, PBP2.
1.7.2

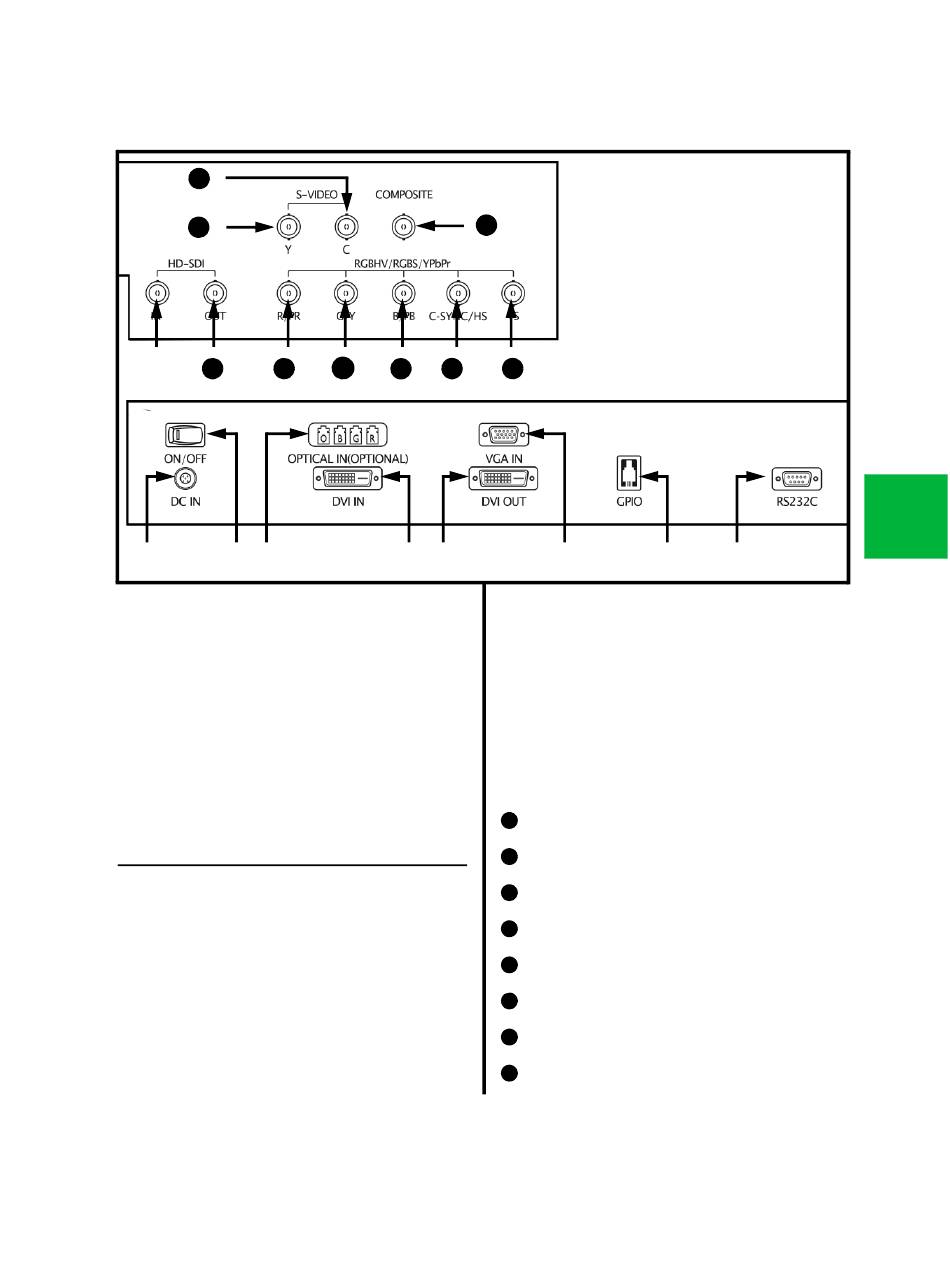

Panel trasero

❶
Conector de entrada de CA / CC
❷
Interruptor de encendido / apagado
❸
Conector de entrada óptica
(OPCIONAL) (Available only on
VP47XXF Models)
❹
Conector de entrada DVI
18
12
13 14 15
❹ ❺
➎
➏
❼
❽
➒
➒
11
12
13
14
15
16
17
18
S-9
❼
❻
Conector de salida DVI
Conector de entrada VGA
Conector GPIO
Conector RS232C
Conector de entrada HD SDI
Conector de salida HD SDI
Conector Pr / ROJO
Conector Y / VERDE
Conector Pb / AZUL
Conector C-SYNC / H-SYNC
Conector VS (V-SYNC)
Conector S-VIDEO / Y
Conector S-VIDEO / C
Conector VIDEO compuesto (C)
