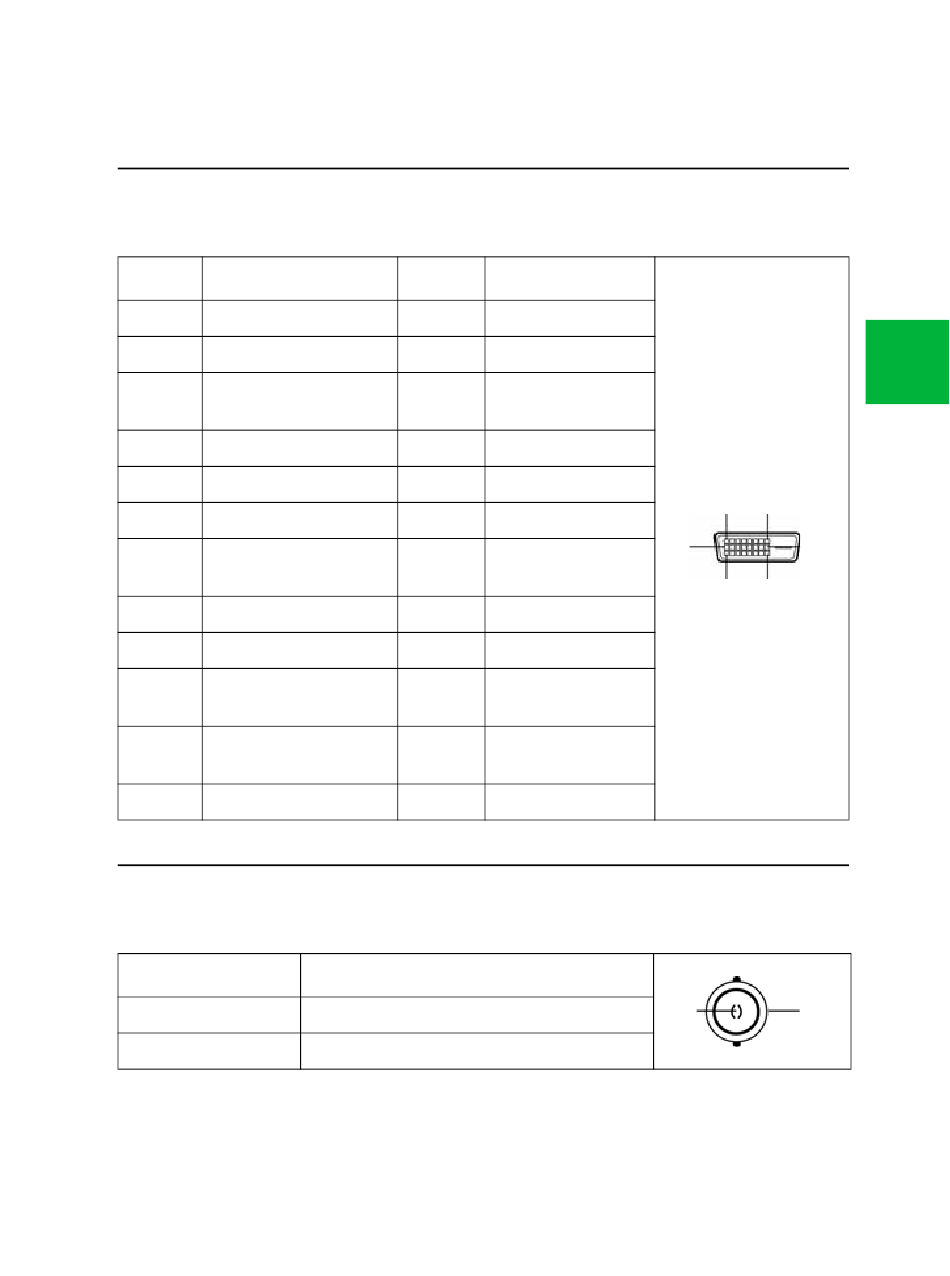

1.13 DVI In, Out (24 DVI-D)

Pin-Nr. Zuordnung
1 T.M.D.S.-Daten 2-
2 T.M.D.S.-Daten 2+
3 T.M.D.S.-Daten 2
Abschirmung
4 Keine Verbindung
5 Keine Verbindung
6 DDC-Taktung
7 DDC-Daten
8 Keine Verbindung
9 T.M.D.S.-Daten 1-
10 T.M.D.S.-Daten 1+
11 T.M.D.S.-Daten 1
Abschirmung
12 Keine Verbindung
1.14 C-Video (BNC)
Pin-Nr.
1
2
Pin-Nr. Zuordnung
13 Keine Verbindung
14 +5 V Netz
15 Masse
16 Hotplug-Erkennung
17 T.M.D.S.-Daten 0-
18 T.M.D.S.-Daten 0+
19 T.M.D.S.-Daten 0
Abschirmung
20 Keine Verbindung
21 Keine Verbindung
22 T.M.D.S.-Takt
Abschirmung
23 T.M.D.S.-Takt +
24 T.M.D.S.-Takt -
Zuordnung
Composite
Masse
G-33
1 8
9 16
17 24
1 2
G
