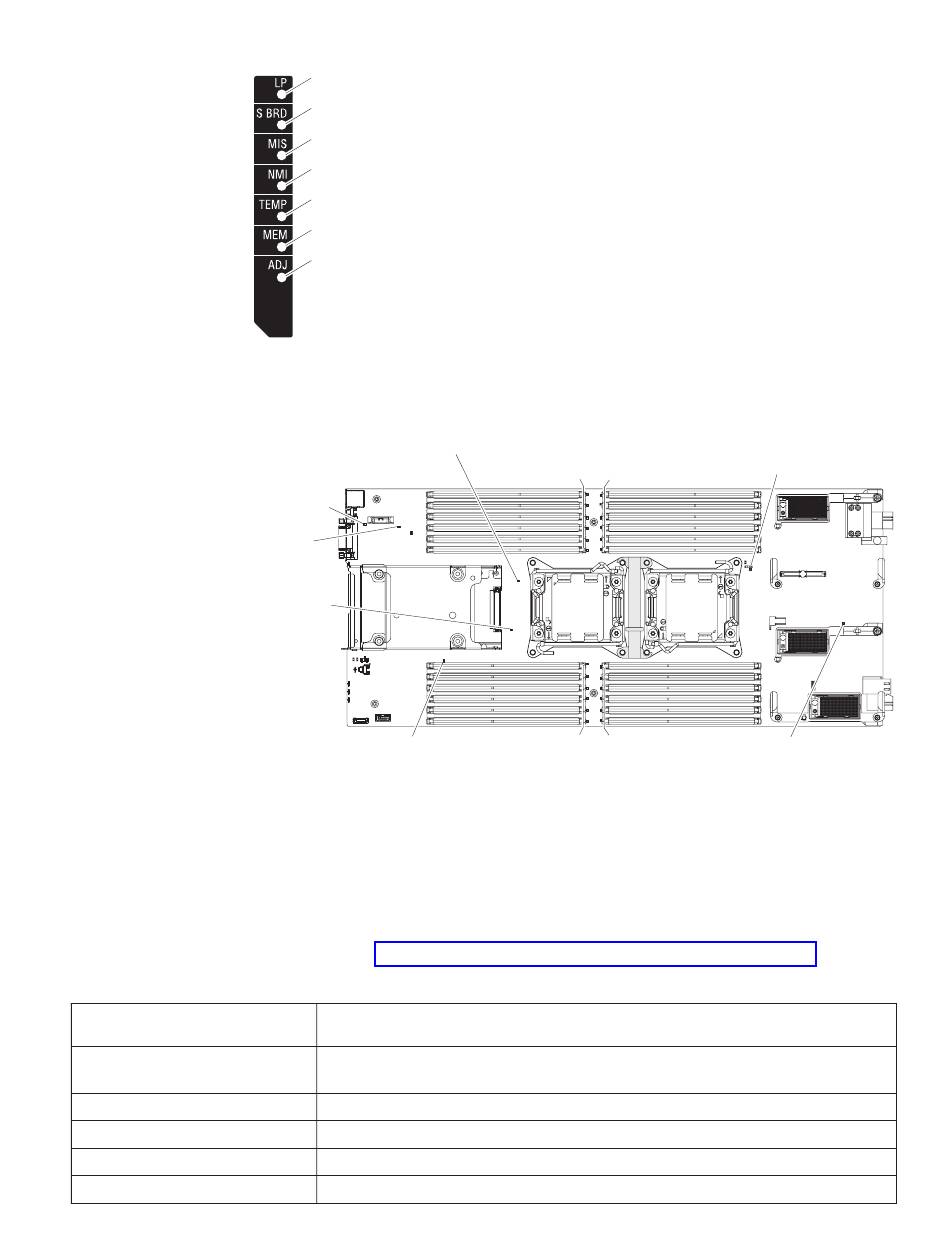

In der folgenden Abbildung ist die Position der LEDs für Light-Path Diagnostics
auf der Systemplatine dargestellt.
Batteriefehler
SAS/SATA-
Fehler
LEDs für Light-Path Diagnostics
Mithilfe der Informationen in diesem Abschnitt können Sie mögliche Fehler diag-
nostizieren und beheben, die durch die LEDs für Light-Path Diagnostics angezeigt
werden.
In der folgenden Tabelle sind die Anzeigen im Diagnosefeld "Light-Path Diag-
nostics" und auf der Systemplatine sowie die vorgeschlagenen Maßnahmen zum
Beheben der erkannten Fehler beschrieben. Informationen zum Leuchten der LEDs
finden Sie unter „LEDs für Light-Path Diagnostics anzeigen" auf Seite 17.
Tabelle 1. LEDs für Light-Path Diagnostics
Leuchtende Light-Path
Diagnostics-LED
Keine
Batteriefehler
BMC-Fehler
Gleichstromfehler
Fehler bei DIMM x
Light Path Diagnostics
Systemplatine
Abweichung
NMI
Temperatur
Speicher
E/A-Erweiterungseinheit
Fehler bei Mikroprozessor 2
SAS/SATA-
Rückwand-
platinenfehler
Gleichstromfehler
Beschreibung
Der Verwaltungsknoten ist nicht ausreichend geladen, um die LEDs auf der Sys-
templatine anzuzeigen.
Die CMOS-Batterie des Systems ist nicht eingesetzt oder nicht betriebsfähig.
Nur für zukünftige Verwendung.
Nur für zukünftige Verwendung.
Ein Speicherfehler ist aufgetreten.
Fehler bei DIMM 13-18 Fehler bei DIMM 1-6
Fehler bei DIMM 19-24
Fehler bei DIMM 7-12
Kapitel 3. Fehlerbehebung beim Verwaltungsknoten
Fehler bei
Mikroprozessor 1
BMC-Fehler
19
