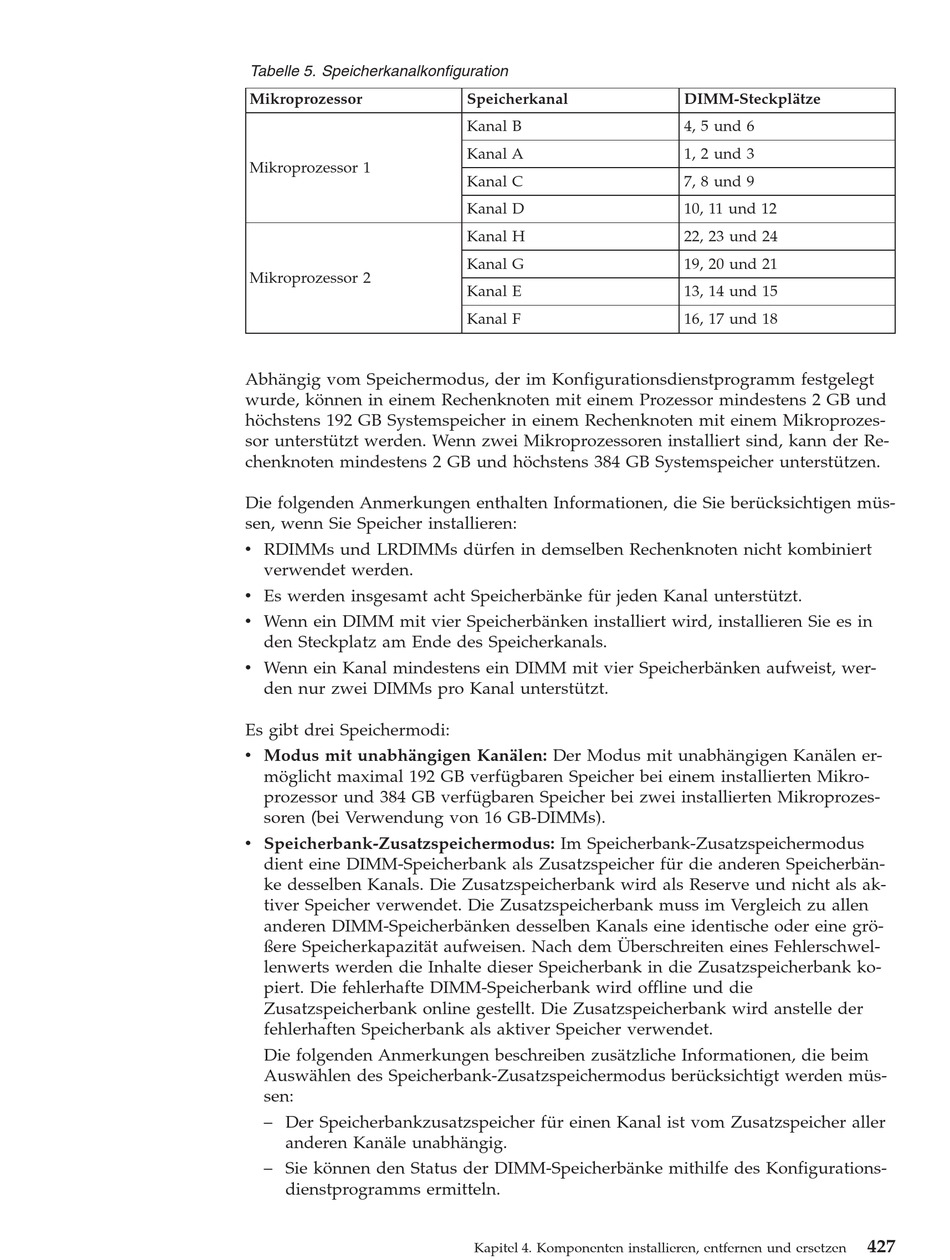

Tabelle 5. Speicherkanalkonfiguration
Mikroprozessor
Mikroprozessor 1
Mikroprozessor 2
Abhängig vom Speichermodus, der im Konfigurationsdienstprogramm festgelegt
wurde, können in einem Rechenknoten mit einem Prozessor mindestens 2 GB und
höchstens 192 GB Systemspeicher in einem Rechenknoten mit einem Mikroprozes-
sor unterstützt werden. Wenn zwei Mikroprozessoren installiert sind, kann der Re-
chenknoten mindestens 2 GB und höchstens 384 GB Systemspeicher unterstützen.
Die folgenden Anmerkungen enthalten Informationen, die Sie berücksichtigen müs-
sen, wenn Sie Speicher installieren:
v RDIMMs und LRDIMMs dürfen in demselben Rechenknoten nicht kombiniert
verwendet werden.
v Es werden insgesamt acht Speicherbänke für jeden Kanal unterstützt.
v Wenn ein DIMM mit vier Speicherbänken installiert wird, installieren Sie es in
den Steckplatz am Ende des Speicherkanals.
v Wenn ein Kanal mindestens ein DIMM mit vier Speicherbänken aufweist, wer-
den nur zwei DIMMs pro Kanal unterstützt.
Es gibt drei Speichermodi:
v Modus mit unabhängigen Kanälen: Der Modus mit unabhängigen Kanälen er-
möglicht maximal 192 GB verfügbaren Speicher bei einem installierten Mikro-
prozessor und 384 GB verfügbaren Speicher bei zwei installierten Mikroprozes-
soren (bei Verwendung von 16 GB-DIMMs).
v Speicherbank-Zusatzspeichermodus: Im Speicherbank-Zusatzspeichermodus
dient eine DIMM-Speicherbank als Zusatzspeicher für die anderen Speicherbän-
ke desselben Kanals. Die Zusatzspeicherbank wird als Reserve und nicht als ak-
tiver Speicher verwendet. Die Zusatzspeicherbank muss im Vergleich zu allen
anderen DIMM-Speicherbänken desselben Kanals eine identische oder eine grö-
ßere Speicherkapazität aufweisen. Nach dem Überschreiten eines Fehlerschwel-
lenwerts werden die Inhalte dieser Speicherbank in die Zusatzspeicherbank ko-
piert. Die fehlerhafte DIMM-Speicherbank wird offline und die
Zusatzspeicherbank online gestellt. Die Zusatzspeicherbank wird anstelle der
fehlerhaften Speicherbank als aktiver Speicher verwendet.
Die folgenden Anmerkungen beschreiben zusätzliche Informationen, die beim
Auswählen des Speicherbank-Zusatzspeichermodus berücksichtigt werden müs-
sen:
– Der Speicherbankzusatzspeicher für einen Kanal ist vom Zusatzspeicher aller
anderen Kanäle unabhängig.
– Sie können den Status der DIMM-Speicherbänke mithilfe des Konfigurations-
dienstprogramms ermitteln.
Speicherkanal
Kanal B
Kanal A
Kanal C
Kanal D
Kanal H
Kanal G
Kanal E
Kanal F
Kapitel 4. Komponenten installieren, entfernen und ersetzen
DIMM-Steckplätze
4, 5 und 6
1, 2 und 3
7, 8 und 9
10, 11 und 12
22, 23 und 24
19, 20 und 21
13, 14 und 15
16, 17 und 18
427
