Informationen zu diesem Vorgang
Nach dem Installieren oder Entfernen eines DIMM müssen Sie die neuen Konfigu-
rationsdaten mithilfe des Konfigurationsdienstprogramms ändern und speichern.
Wenn Sie den Knoten einschalten, wird eine Nachricht angezeigt, dass die Haupt-
speicherkonfiguration geändert wurde. Starten Sie das Konfigurationsdienstpro-
gramm und wählen Sie die Option Save Settings aus, um die Änderungen zu
speichern.
Wenn Sie ein DIMM aufgrund eines DIMM-Fehlers installieren, dann müssen Sie
das DIMM möglicherweise erneut aktivieren. Gehen Sie wie folgt vor, um das
DIMM erneut zu aktivieren:
1. Überprüfen Sie, ob die Größe des installierten Speichers der Größe entspricht,
2. Führen Sie das Konfigurationsdienstprogramm aus, um die DIMMs erneut zu
Der Verwaltungsknoten verfügt über insgesamt 24 DIMM-Steckplätze (Direct Inline
Memory Module). Der Verwaltungsknoten unterstützt LP (Low Profile) DDR3
DIMMs mit Fehlerkorrekturcode (Error Code Correction, ECC) und einer Kapazität
von 2 GB, 4 GB, 8 GB und 16 GB.

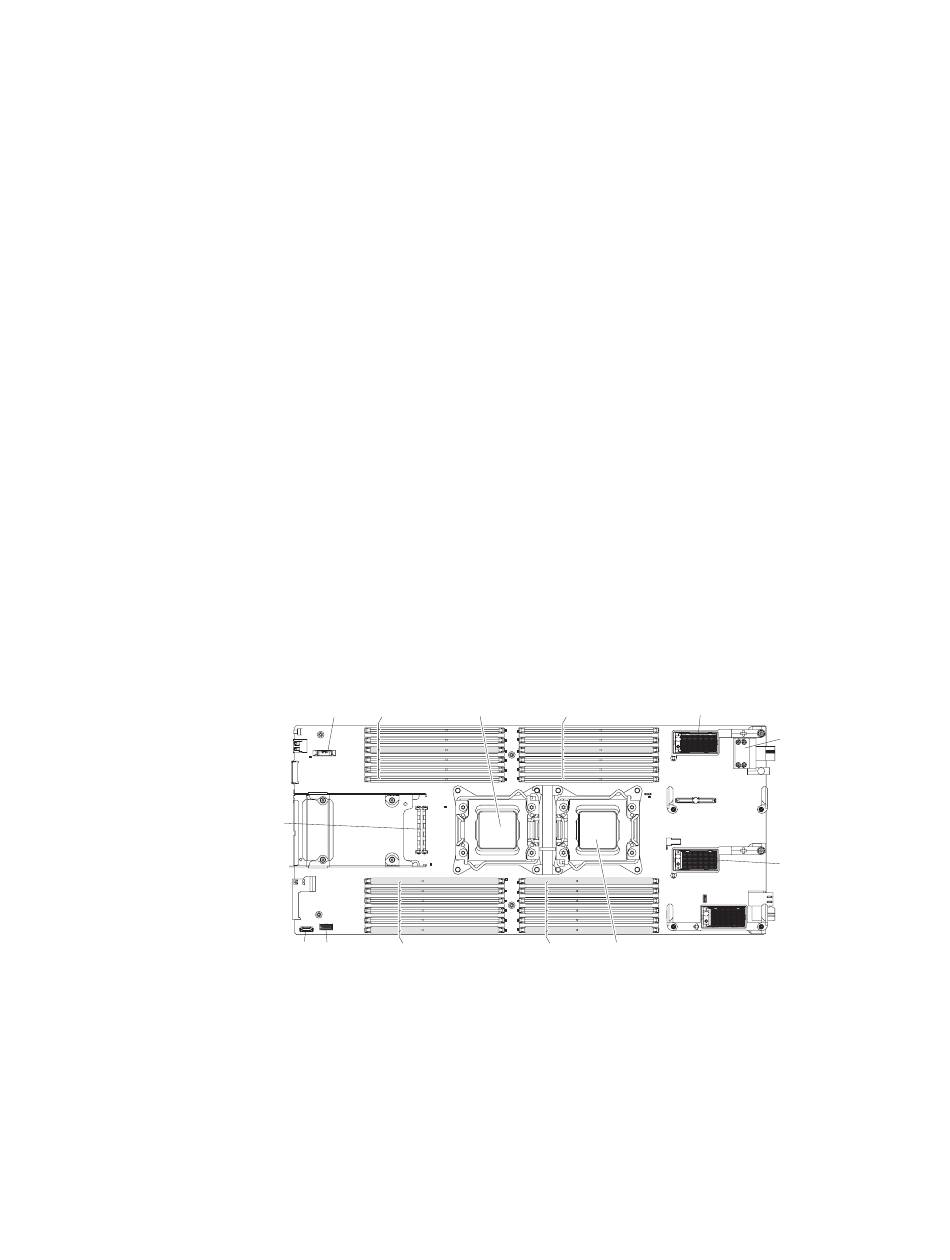

In der folgenden Abbildung sind die Komponenten der Systemplatine einschließ-
lich der DIMM-Steckplätze dargestellt.
Rückwand-
platine
Der interne Speicherzugriff erfolgt über acht Kanäle (vier Kanäle für jeden Mikro-
prozessor). Jeder Kanal enthält drei DIMM-Steckplätze. Jeder Kanal kann maximal
acht Speicherbänke aufweisen. In der folgenden Tabelle sind die einzelnen Kanäle
und die zugehörigen DIMM-Steckplätze aufgelistet.
426
IBM Flex System Manager Typ 7955, 8731 und 8734: Installations- und Wartungshandbuch
die vom Betriebssystem erwartet wird, indem Sie beim Starten des Rechenkno-
tens auf die Monitoranzeige achten. Sie können alternativ auch den CMM-Be-
fehl sol verwenden.
Ob die Größe des installierten Speichers der erwarteten Speichermenge ent-
spricht, können Sie auch mit der Webschnittstelle der IBM Flex System Mana-
ger-Verwaltungssoftware überprüfen.
aktivieren.
Batterie
DIMMs 13-18
Lightpath
USB
DIMMs 19-24
Mikroprozessor 2
DIMMs 1-6
Mikroprozessor 1
DIMMs 7-12
E/A-Erweiterung 1
LOM (nur aus-
gewählte Modelle)
E/A-Erweiterung 2
