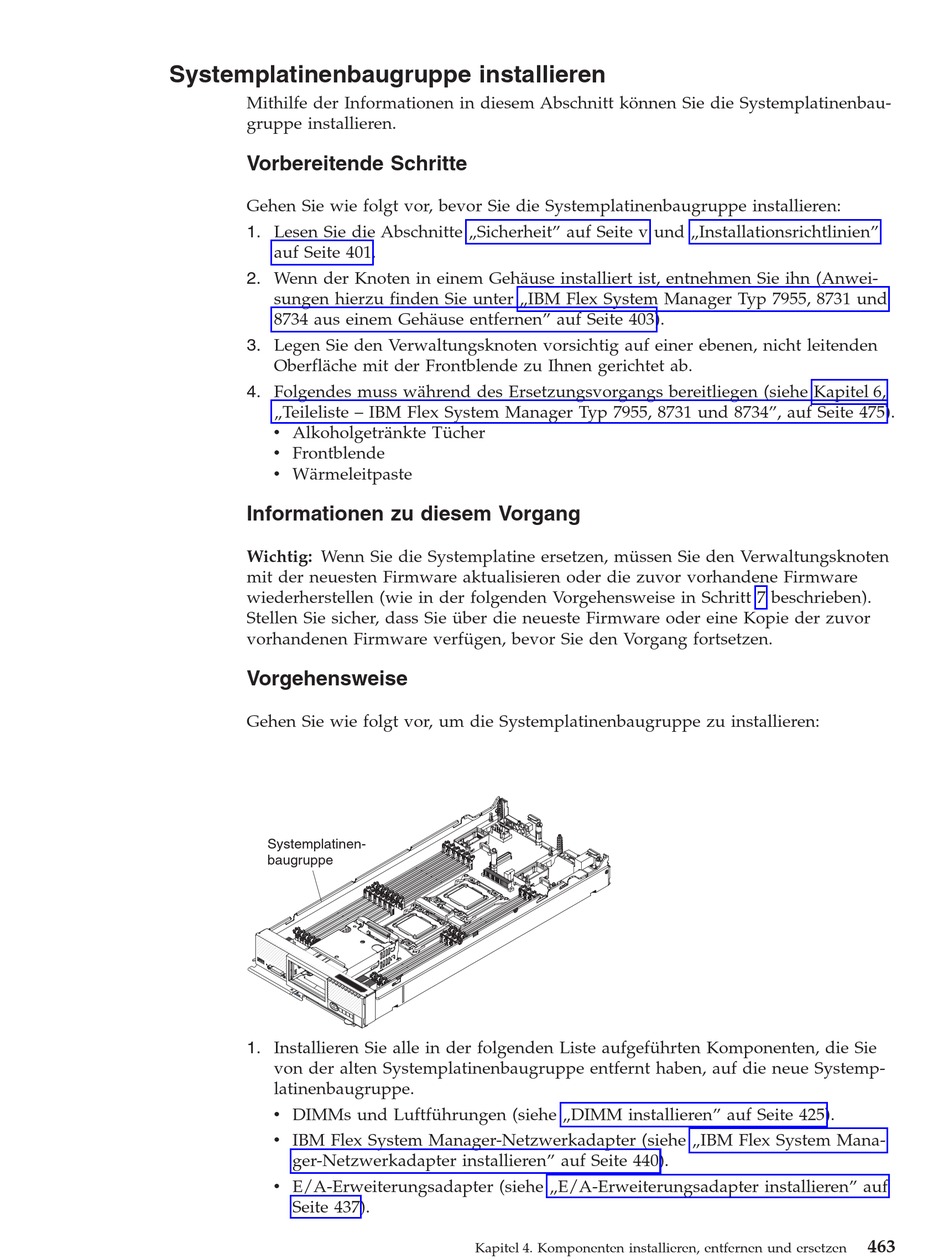

Systemplatinenbaugruppe installieren
Mithilfe der Informationen in diesem Abschnitt können Sie die Systemplatinenbau-
gruppe installieren.
Vorbereitende Schritte
Gehen Sie wie folgt vor, bevor Sie die Systemplatinenbaugruppe installieren:
1. Lesen Sie die Abschnitte „Sicherheit" auf Seite v und „Installationsrichtlinien"
auf Seite 401.
2. Wenn der Knoten in einem Gehäuse installiert ist, entnehmen Sie ihn (Anwei-
sungen hierzu finden Sie unter „IBM Flex System Manager Typ 7955, 8731 und
8734 aus einem Gehäuse entfernen" auf Seite 403).
3. Legen Sie den Verwaltungsknoten vorsichtig auf einer ebenen, nicht leitenden
Oberfläche mit der Frontblende zu Ihnen gerichtet ab.
4. Folgendes muss während des Ersetzungsvorgangs bereitliegen (siehe Kapitel 6,
„Teileliste – IBM Flex System Manager Typ 7955, 8731 und 8734", auf Seite 475).
v Alkoholgetränkte Tücher
v Frontblende
v Wärmeleitpaste
Informationen zu diesem Vorgang
Wichtig: Wenn Sie die Systemplatine ersetzen, müssen Sie den Verwaltungsknoten
mit der neuesten Firmware aktualisieren oder die zuvor vorhandene Firmware
wiederherstellen (wie in der folgenden Vorgehensweise in Schritt 7 beschrieben).
Stellen Sie sicher, dass Sie über die neueste Firmware oder eine Kopie der zuvor
vorhandenen Firmware verfügen, bevor Sie den Vorgang fortsetzen.
Vorgehensweise
Gehen Sie wie folgt vor, um die Systemplatinenbaugruppe zu installieren:
Systemplatinen-
baugruppe
1. Installieren Sie alle in der folgenden Liste aufgeführten Komponenten, die Sie
von der alten Systemplatinenbaugruppe entfernt haben, auf die neue Systemp-
latinenbaugruppe.
v DIMMs und Luftführungen (siehe „DIMM installieren" auf Seite 425).
v IBM Flex System Manager-Netzwerkadapter (siehe „IBM Flex System Mana-
ger-Netzwerkadapter installieren" auf Seite 440).
v E/A-Erweiterungsadapter (siehe „E/A-Erweiterungsadapter installieren" auf
Seite 437).
Kapitel 4. Komponenten installieren, entfernen und ersetzen
463
