ist mit einer Führung versehen, um sicherzustellen, dass er ordnungsgemäß
installiert wird. Der Mikroprozessor sitzt nur bündig im Stecksockel, wenn
er ordnungsgemäß installiert wurde.
Achtung:
v Drücken Sie den Mikroprozessor nicht in den Stecksockel.
v Stellen Sie sicher, dass der Mikroprozessor richtig im Stecksockel ausge-
richtet ist, bevor Sie die Mikroprozessorhalterung schließen.
v Berühren Sie nicht die Wärmeleitpaste am Boden des Kühlkörpers oder
auf dem Mikroprozessor. Durch Berühren der Wärmeleitpaste wird diese
verunreinigt.

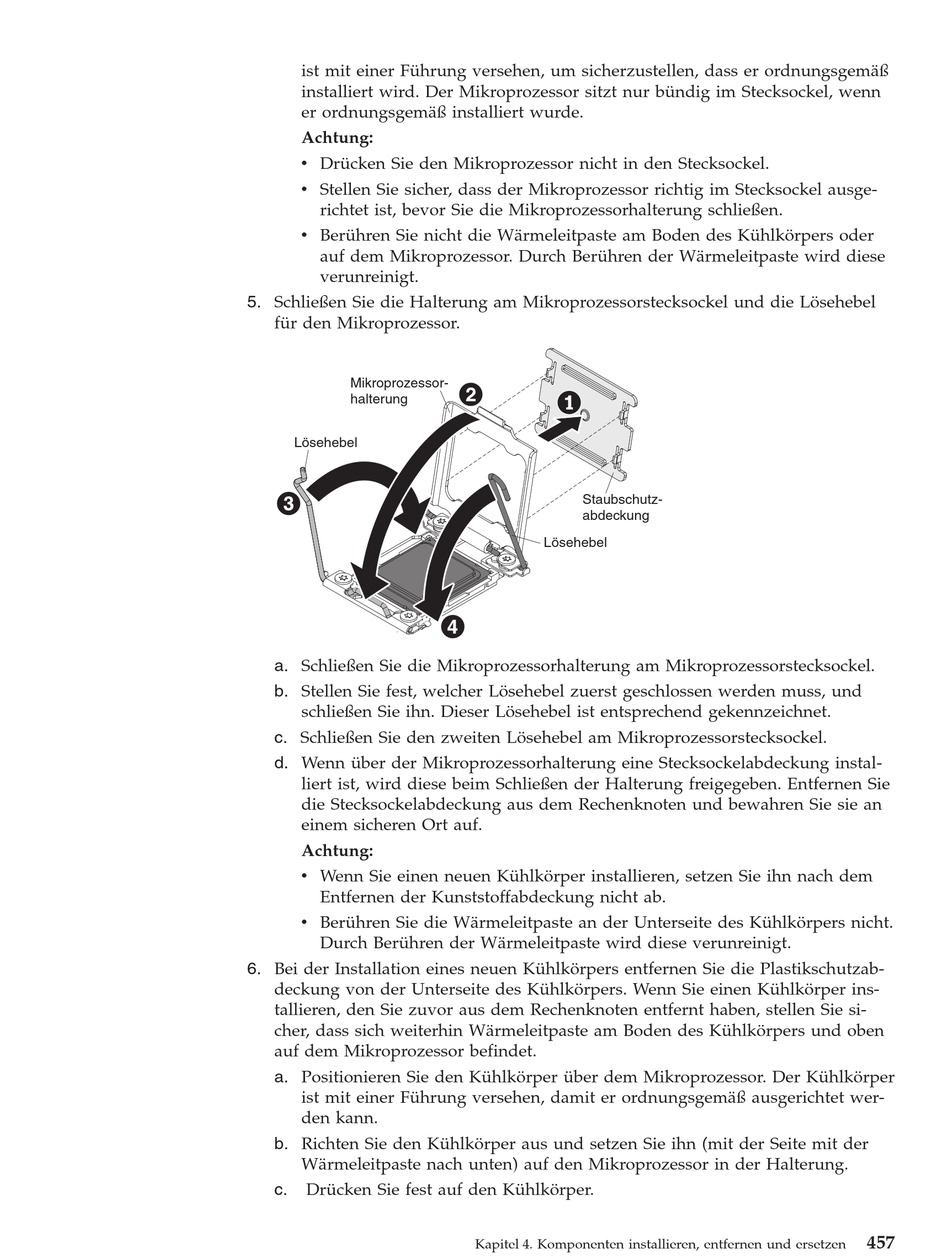

5. Schließen Sie die Halterung am Mikroprozessorstecksockel und die Lösehebel
für den Mikroprozessor.
Mikroprozessor-
halterung
Lösehebel
a. Schließen Sie die Mikroprozessorhalterung am Mikroprozessorstecksockel.
b. Stellen Sie fest, welcher Lösehebel zuerst geschlossen werden muss, und
schließen Sie ihn. Dieser Lösehebel ist entsprechend gekennzeichnet.
c. Schließen Sie den zweiten Lösehebel am Mikroprozessorstecksockel.
d. Wenn über der Mikroprozessorhalterung eine Stecksockelabdeckung instal-
liert ist, wird diese beim Schließen der Halterung freigegeben. Entfernen Sie
die Stecksockelabdeckung aus dem Rechenknoten und bewahren Sie sie an
einem sicheren Ort auf.
Achtung:
v Wenn Sie einen neuen Kühlkörper installieren, setzen Sie ihn nach dem
Entfernen der Kunststoffabdeckung nicht ab.
v Berühren Sie die Wärmeleitpaste an der Unterseite des Kühlkörpers nicht.
Durch Berühren der Wärmeleitpaste wird diese verunreinigt.
6. Bei der Installation eines neuen Kühlkörpers entfernen Sie die Plastikschutzab-
deckung von der Unterseite des Kühlkörpers. Wenn Sie einen Kühlkörper ins-
tallieren, den Sie zuvor aus dem Rechenknoten entfernt haben, stellen Sie si-
cher, dass sich weiterhin Wärmeleitpaste am Boden des Kühlkörpers und oben
auf dem Mikroprozessor befindet.
a. Positionieren Sie den Kühlkörper über dem Mikroprozessor. Der Kühlkörper
ist mit einer Führung versehen, damit er ordnungsgemäß ausgerichtet wer-
den kann.
b. Richten Sie den Kühlkörper aus und setzen Sie ihn (mit der Seite mit der
Wärmeleitpaste nach unten) auf den Mikroprozessor in der Halterung.
c. Drücken Sie fest auf den Kühlkörper.
Staubschutz-
abdeckung
Lösehebel
