Einbau Pumpe In Paralleler Anordnung - MOUVEX SLS12 i Betriebsanleitung

4. CIP-REINIGUNG / SIP-Sterilisation (For tsetzung)
Es wird empfohlen, die SL-Pumpe während der CIP-
Reinigung zu stoppen, ein Start/Stopp-Betrieb bei niedri-
ger Drehzahl (< 100 U/min.) ist möglich.
• In einigen Fällen übersteigt der für die Anlage erfor-
derliche Reinigungsdruck 3 barg. In diesem Fall wird
ein Bypass empfohlen und die Reinigung ist in 2
Stufen durchzuführen.
Reinigung der Pumpe :
Die Reinigungsmenge ist während der Reinigung der
SL-Pumpe zu begrenzen, um zu sicherzustellen, dass
der maximale Eingangsdruck 3 barg nicht übersteigt.
Max. Druck 3 barg
Es wird empfohlen, die SL-Pumpe während der CIP-
Reinigung zu stoppen, ein Start/Stopp-Betrieb bei niedri-
ger Drehzahl (< 100 U/min.) ist möglich.
Reinigung der Anlage :
Während der Reinigung ist über die Anordnung der
Ventile sicherzustellen, dass kein Durchströmen und
Anlaufen der SL-Pumpe möglich ist. Unter diesen
Bedingungen kann
Reinigungsdruck bis 6 barg betragen.
Max. Druck 6 barg
SL-Pumpe während dieser Phase nicht einschalten.
NT 1004-G00 07 18 SLS12 i - SLS18 i g
Max. Druck 3 barg
SLS-Pumpe
SLS-Pumpe
bei gestoppter Pumpe
SLS-Pumpe

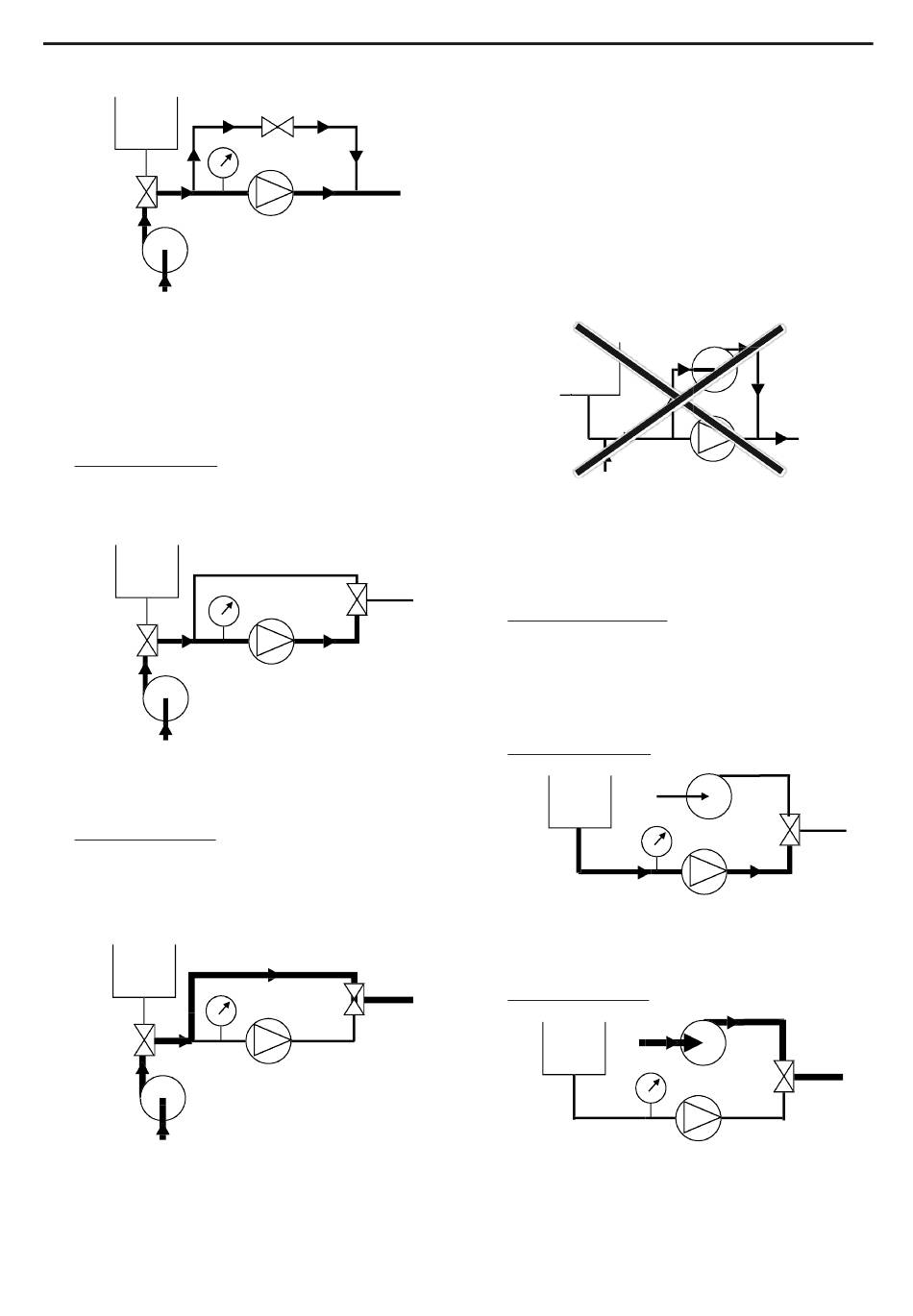

4.4 Einbau Pumpe in paralleler Anordnung

Für Anwendungen mit einfacher Reinigung, bei der
zulässige Druck auf der Saugseite der SL-Pumpe 2 bar
nicht übersteigt, ist eine parallele Anordnung erlaubt. Es
wird darauf hingewiesen, dass bei dieser Reinigung die
SL-Pumpe
Schmiereigenschaft fördert. Dies erhöht den Verschleiß
der Pumpe.
Die CIP-Kreiselpumpe darf nicht parallel zur SL-Pumpe
installiert werden, ohne spezielle Sicherheitsmaßnahmen
zu treffen.
In diesem Fall ist der Eingangsdruck niedriger als der
Druck auf der Druckseite der SL-Pumpe, der Kolben
wird somit in den Zylinder gedrückt und der Durchfluß
nicht mehr gewährleistet. Eine gründliche Reinigung
kann nicht garantiert werden, darüber hinaus steigt der
Verschleiß am Kolben-Zylinderpaar.
Zugelassene Anordnung :
Wie oben beschrieben, ist eine parallele Anordnung für
einfache Reinigungen zugelassen, wenn die installierten
Absperrventile die SL-Pumpe vor eventuell auftretenden
hohen Reinigungsdrücken schützen.
In diesem Fall reinigt sich die SL-Pumpe selbst.
Reinigung der Pumpe :
der
Wir empfehlen in diesem Fall eine niedrige Drehzahl für
die SL-Pumpe.
Reinigung der Anlage :
Die SL-Pumpe wird während der Anlagenreinigung ges-
toppt.
15/28
Flüssigkeiten mit
CIP-Pumpe
SLS-Pumpe
Max. Druck 1,5 barg
SLS-Pumpe
SLS-Pumpe
geringer
