10. LAGEÄNDERUNG DER STUTZEN
WARNUNG
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden füh-
ren.

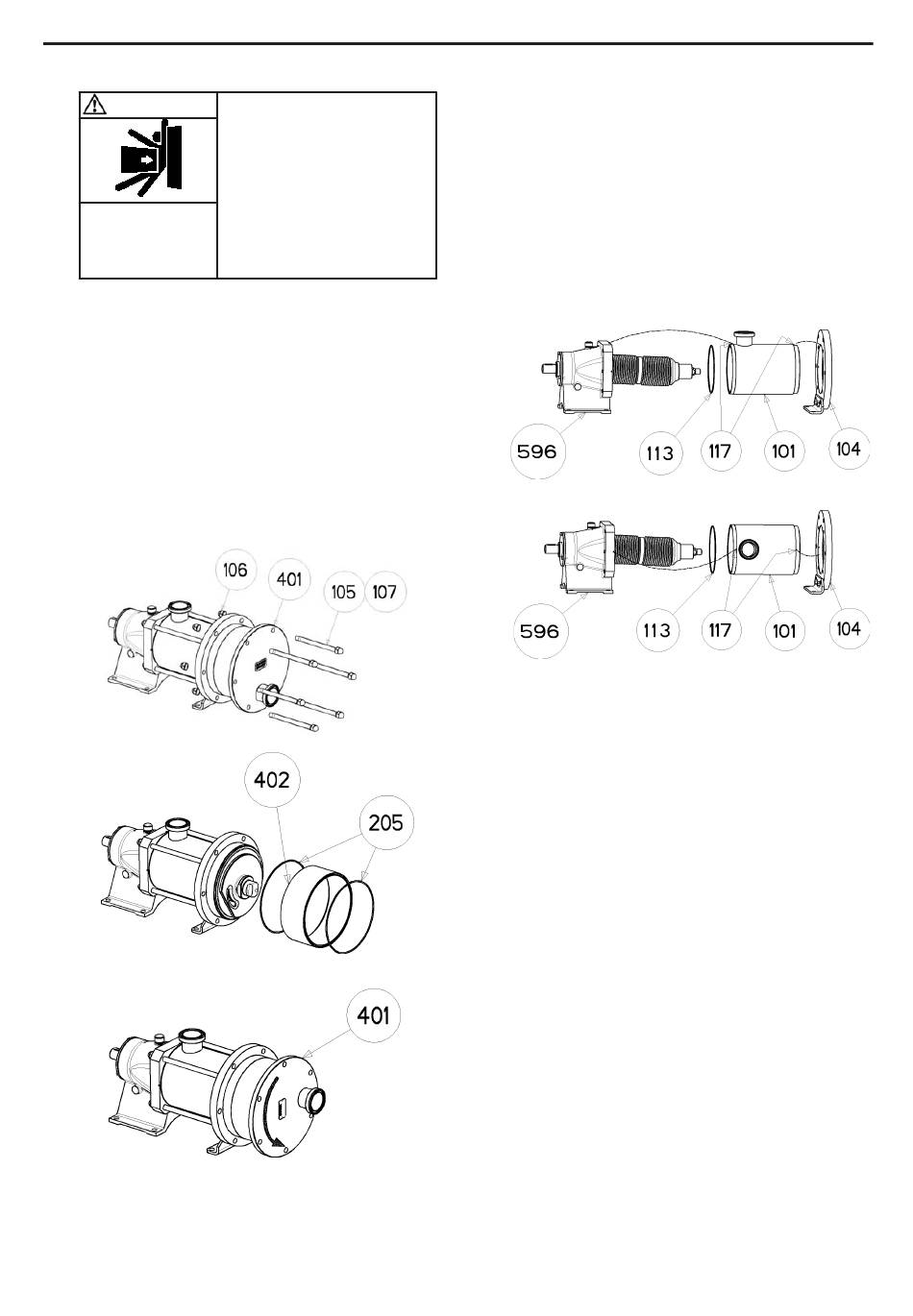

10.1 Druckstutzen

• Die 6 Hutmuttem 106 lösen und 6 Stiftschrauben 105-107
herausziehen.
• Deckel mit Druckanschluß 401 drehen, um den
Stutzen in die gewünschte Lage zu bringen.
• Die 6 Stiftschrauben 105-107 wieder einsetzen und die
Hutmuttern 106 festschrauben.
• Auf korrekten Sitz der Dichtung 205 achten.
Dichtungen vorher einfetten (Fett muß kompatibel zum
Fördermedium sein).
NT 1004-G00 07 18 SLS12 i - SLS18 i g
VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.

10.2 Saugstutzen

• Gehäuse 101, mit Eingangsanschluß demontieren, wie
im entsprechenden Abschnitt beschrieben.
• Gehäuse mit Eingangsanschluß 101 in der gewünschten
Lage wieder montieren, indem man die Stifte 117 in die
vorgesehenen Aussparungen des Antriebs 596 und des
Gehäuseflansches 104 einbringt.
• Auf korrekten Sitz der Dichtung 113 achten.
Dichtungen vorher einfetten (Fett muß kompatibel zum
Fördermedium sein).
