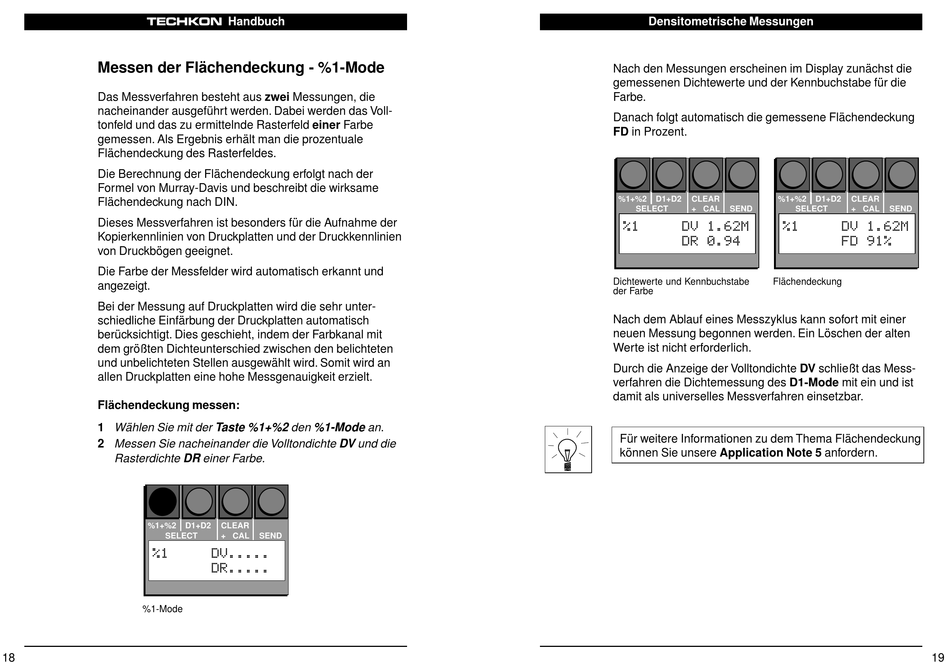

TECHKON Handbuch
Messen der Flächendeckung - %1-Mode
Das Messverfahren besteht aus zwei Messungen, die
nacheinander ausgeführt werden. Dabei werden das Voll-
tonfeld und das zu ermittelnde Rasterfeld einer Farbe
gemessen. Als Ergebnis erhält man die prozentuale
Flächendeckung des Rasterfeldes.
Die Berechnung der Flächendeckung erfolgt nach der
Formel von Murray-Davis und beschreibt die wirksame
Flächendeckung nach DIN.
Dieses Messverfahren ist besonders für die Aufnahme der
Kopierkennlinien von Druckplatten und der Druckkennlinien
von Druckbögen geeignet.
Die Farbe der Messfelder wird automatisch erkannt und
angezeigt.
Bei der Messung auf Druckplatten wird die sehr unter-
schiedliche Einfärbung der Druckplatten automatisch
berücksichtigt. Dies geschieht, indem der Farbkanal mit
dem größten Dichteunterschied zwischen den belichteten
und unbelichteten Stellen ausgewählt wird. Somit wird an
allen Druckplatten eine hohe Messgenauigkeit erzielt.
Flächendeckung messen:
1 Wählen Sie mit der Taste %1+%2 den %1-Mode an .
2 Messen Sie nacheinander die Volltondichte DV und die
Rasterdichte DR einer Farbe.
%1+%2
SELECT
%1
%1-Mode
18
D1+D2
CLEAR
+ CAL
SEND
DV.....
DR.....
Densitometrische Messungen
Nach den Messungen erscheinen im Display zunächst die
gemessenen Dichtewerte und der Kennbuchstabe für die
Farbe.
Danach folgt automatisch die gemessene Flächendeckung
FD in Prozent.
%1+%2
D1+D2
CLEAR
%1+%2
SELECT
+ CAL
SEND
%1
DV 1.62M
%1
DR 0.94
Dichtewerte und Kennbuchstabe
Flächendeckung
der Farbe
Nach dem Ablauf eines Messzyklus kann sofort mit einer
neuen Messung begonnen werden. Ein Löschen der alten
Werte ist nicht erforderlich.
Durch die Anzeige der Volltondichte DV schließt das Mess-
verfahren die Dichtemessung des D1-Mode mit ein und ist
damit als universelles Messverfahren einsetzbar.
Für weitere Informationen zu dem Thema Flächendeckung
können Sie unsere Application Note 5 anfordern.
D1+D2
CLEAR
SELECT
+ CAL
SEND
DV 1.62M
FD 91%
