TECHKON Handbuch

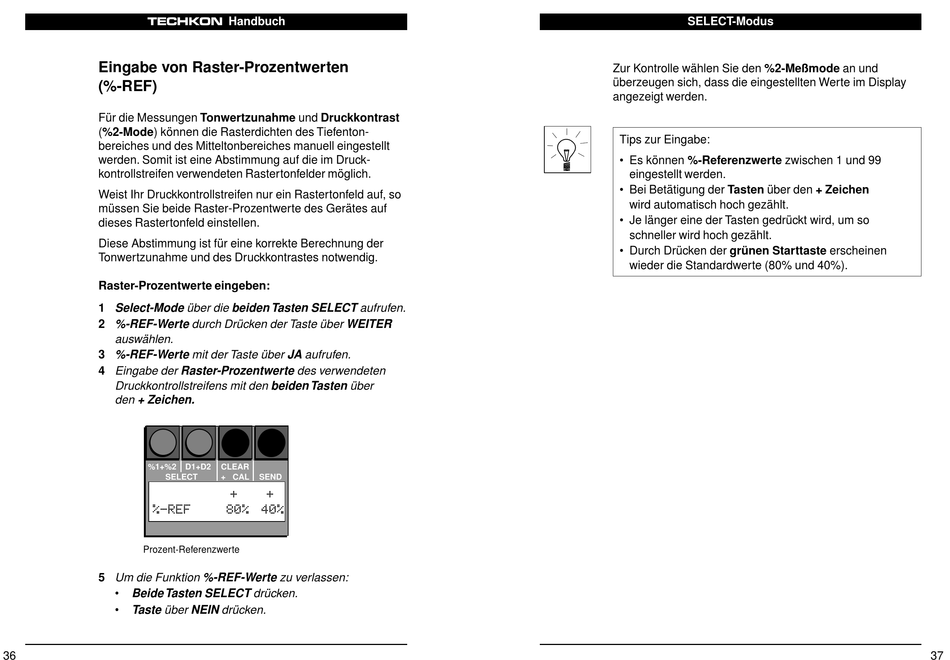

Eingabe von Raster-Prozentwerten
(%-REF)
Für die Messungen Tonwertzunahme und Druckkontrast
(%2-Mode) können die Rasterdichten des Tiefenton-
bereiches und des Mitteltonbereiches manuell eingestellt
werden. Somit ist eine Abstimmung auf die im Druck-
kontrollstreifen verwendeten Rastertonfelder möglich.
Weist Ihr Druckkontrollstreifen nur ein Rastertonfeld auf, so
müssen Sie beide Raster-Prozentwerte des Gerätes auf
dieses Rastertonfeld einstellen.
Diese Abstimmung ist für eine korrekte Berechnung der
Tonwertzunahme und des Druckkontrastes notwendig.
Raster-Prozentwerte eingeben:
1 Select-Mode über die beiden Tasten SELECT aufrufen.
2 %-REF-Werte durch Drücken der Taste über WEITER
auswählen.
3 %-REF-Werte mit der Taste über JA aufrufen.
4 Eingabe der Raster-Prozentwerte des verwendeten
Druckkontrollstreifens mit den beiden Tasten über
den + Zeichen.
%1+%2
SELECT
%-REF
Prozent-Referenzwerte
5 Um die Funktion %-REF-Werte zu verlassen:
•
Beide Tasten SELECT drücken.
•
Taste über NEIN drücken.
36
D1+D2
CLEAR
+ CAL
SEND
+
+
80% 40%
SELECT-Modus
Zur Kontrolle wählen Sie den %2-Meßmode an und
überzeugen sich, dass die eingestellten Werte im Display
angezeigt werden.
Tips zur Eingabe:
• Es können %-Referenzwerte zwischen 1 und 99
eingestellt werden.
• Bei Betätigung der Tasten über den + Zeichen
wird automatisch hoch gezählt.
• Je länger eine der Tasten gedrückt wird, um so
schneller wird hoch gezählt.
• Durch Drücken der grünen Starttaste erscheinen
wieder die Standardwerte (80% und 40%).
37
