TECHKON Handbuch

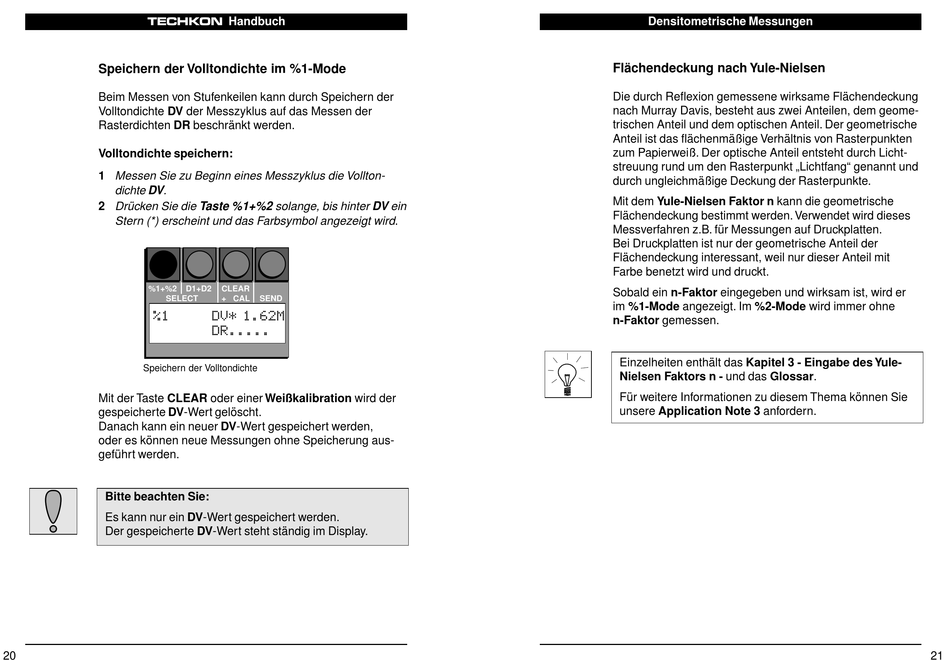

Speichern der Volltondichte im %1-Mode
Beim Messen von Stufenkeilen kann durch Speichern der
Volltondichte DV der Messzyklus auf das Messen der
Rasterdichten DR beschränkt werden.
Volltondichte speichern:
1 Messen Sie zu Beginn eines Messzyklus die Vollton-
dichte DV.
2 Drücken Sie die Taste %1+%2 solange, bis hinter DV ein
Stern (*) erscheint und das Farbsymbol angezeigt wird .
%1+%2
SELECT
%1
Speichern der Volltondichte
Mit der Taste CLEAR oder einer Weißkalibration wird der
gespeicherte DV-Wert gelöscht.
Danach kann ein neuer DV-Wert gespeichert werden,
oder es können neue Messungen ohne Speicherung aus-
geführt werden.
Bitte beachten Sie:
Es kann nur ein DV-Wert gespeichert werden.
Der gespeicherte DV-Wert steht ständig im Display.
20
D1+D2
CLEAR
+ CAL
SEND
DV* 1.62M
DR.....
Densitometrische Messungen
Flächendeckung nach Yule-Nielsen
Die durch Reflexion gemessene wirksame Flächendeckung
nach Murray Davis, besteht aus zwei Anteilen, dem geome-
trischen Anteil und dem optischen Anteil. Der geometrische
Anteil ist das flächenmäßige Verhältnis von Rasterpunkten
zum Papierweiß. Der optische Anteil entsteht durch Licht-
streuung rund um den Rasterpunkt „Lichtfang" genannt und
durch ungleichmäßige Deckung der Rasterpunkte.
Mit dem Yule-Nielsen Faktor n kann die geometrische
Flächendeckung bestimmt werden. Verwendet wird dieses
Messverfahren z.B. für Messungen auf Druckplatten.
Bei Druckplatten ist nur der geometrische Anteil der
Flächendeckung interessant, weil nur dieser Anteil mit
Farbe benetzt wird und druckt.
Sobald ein n-Faktor eingegeben und wirksam ist, wird er
im %1-Mode angezeigt. Im %2-Mode wird immer ohne
n-Faktor gemessen.
Einzelheiten enthält das Kapitel 3 - Eingabe des Yule-
Nielsen Faktors n - und das Glossar.
Für weitere Informationen zu diesem Thema können Sie
unsere Application Note 3 anfordern.
21
