TECHKON Handbuch

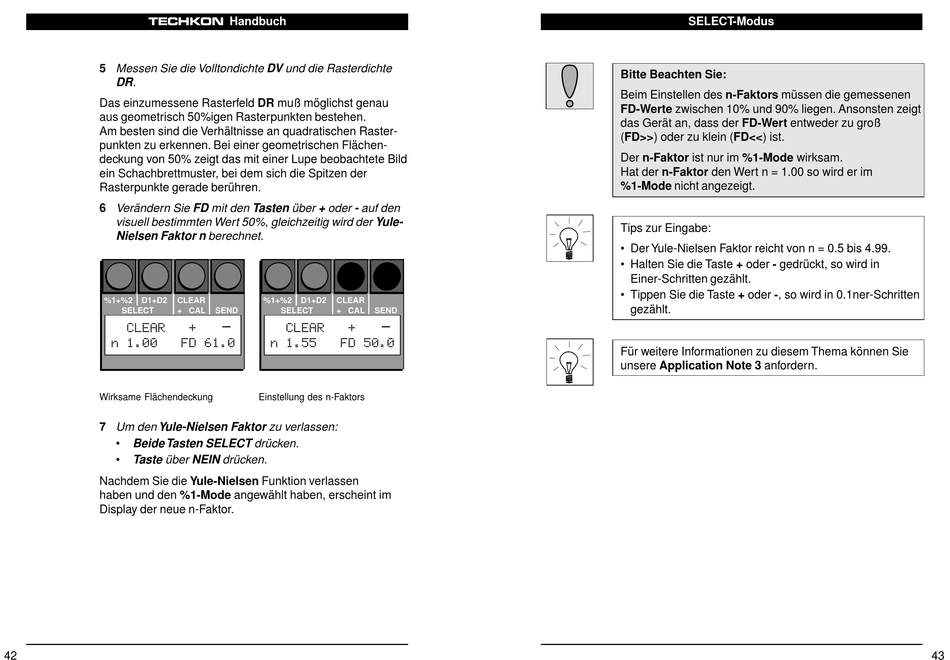

5 Messen Sie die Volltondichte DV und die Rasterdichte
DR.
Das einzumessene Rasterfeld DR muß möglichst genau
aus geometrisch 50%igen Rasterpunkten bestehen.
Am besten sind die Verhältnisse an quadratischen Raster-
punkten zu erkennen. Bei einer geometrischen Flächen-
deckung von 50% zeigt das mit einer Lupe beobachtete Bild
ein Schachbrettmuster, bei dem sich die Spitzen der
Rasterpunkte gerade berühren.
6 Verändern Sie FD mit den Tasten über + oder - auf den
visuell bestimmten Wert 50% , gleichzeitig wird der Yule-
Nielsen Faktor n berechnet.
%1+%2
D1+D2
CLEAR
SELECT
+ CAL
CLEAR
n 1.00
FD 61.0
Wirksame Flächendeckung
7 Um den Yule-Nielsen Faktor zu verlassen:
•
Beide Tasten SELECT drücken.
•
Taste über NEIN drücken.
Nachdem Sie die Yule-Nielsen Funktion verlassen
haben und den %1-Mode angewählt haben, erscheint im
Display der neue n-Faktor.
42
%1+%2
D1+D2
CLEAR
SEND
SELECT
+ CAL
-
+
CLEAR
+
n 1.55
FD 50.0
Einstellung des n-Faktors
SEND
-
SELECT-Modus
Bitte Beachten Sie:
Beim Einstellen des n-Faktors müssen die gemessenen
FD-Werte zwischen 10% und 90% liegen. Ansonsten zeigt
das Gerät an, dass der FD-Wert entweder zu groß
(FD>>) oder zu klein (FD<<) ist.
Der n-Faktor ist nur im %1-Mode wirksam.
Hat der n-Faktor den Wert n = 1.00 so wird er im
%1-Mode nicht angezeigt.
Tips zur Eingabe:
• Der Yule-Nielsen Faktor reicht von n = 0.5 bis 4.99.
• Halten Sie die Taste + oder - gedrückt, so wird in
Einer-Schritten gezählt.
• Tippen Sie die Taste + oder -, so wird in 0.1ner-Schritten
gezählt.
Für weitere Informationen zu diesem Thema können Sie
unsere Application Note 3 anfordern.
43
