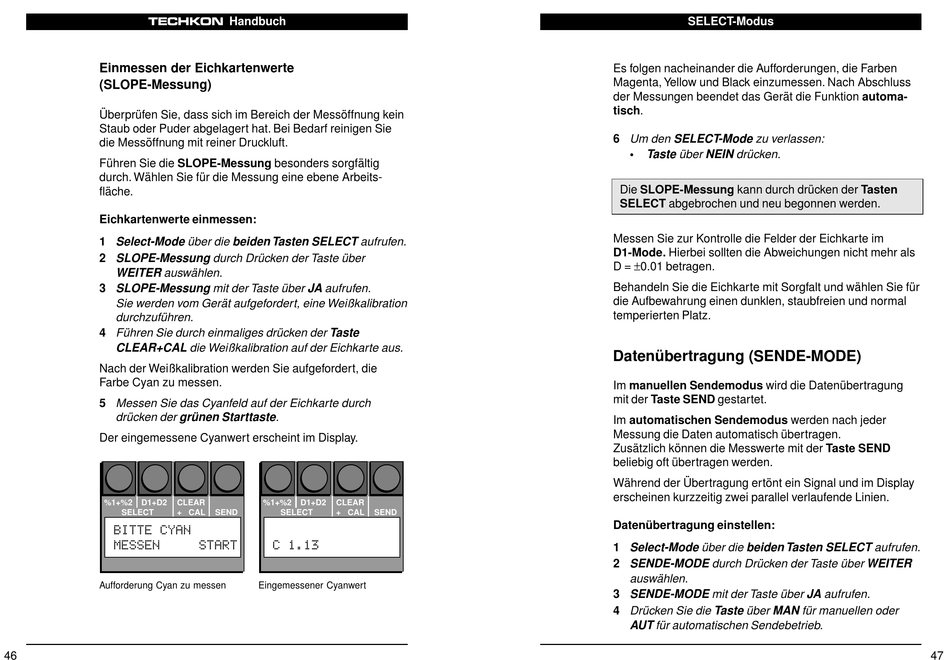

Einmessen der Eichkartenwerte

(SLOPE-Messung)
Überprüfen Sie, dass sich im Bereich der Messöffnung kein
Staub oder Puder abgelagert hat. Bei Bedarf reinigen Sie
die Messöffnung mit reiner Druckluft.
Führen Sie die SLOPE-Messung besonders sorgfältig
durch. Wählen Sie für die Messung eine ebene Arbeits-
fläche.
Eichkartenwerte einmessen:
1 Select-Mode über die beiden Tasten SELECT aufrufen.
2 SLOPE-Messung durch Drücken der Taste über
WEITER auswählen.
3 SLOPE-Messung mit der Taste über JA aufrufen.
Sie werden vom Gerät aufgefordert, eine Weißkalibration
durchzuführen.
4 Führen Sie durch einmaliges drücken der Taste
CLEAR+CAL die Weißkalibration auf der Eichkarte aus.
Nach der Weißkalibration werden Sie aufgefordert, die
Farbe Cyan zu messen.
5 Messen Sie das Cyanfeld auf der Eichkarte durch
drücken der grünen Starttaste.
Der eingemessene Cyanwert erscheint im Display.
%1+%2 D1+D2 CLEAR
SELECT + CAL
BITTE CYAN
MESSEN
Aufforderung Cyan zu messen
46
%1+%2 D1+D2 CLEAR
SEND SELECT + CAL SEND
START C 1.13
Eingemessener Cyanwert
SELECT-Modus
Es folgen nacheinander die Aufforderungen, die Farben
Magenta, Yellow und Black einzumessen. Nach Abschluss
der Messungen beendet das Gerät die Funktion automa-
tisch.
6 Um den SELECT-Mode zu verlassen:
• Taste über NEIN drücken.
Die SLOPE-Messung kann durch drücken der Tasten
SELECT abgebrochen und neu begonnen werden.
Messen Sie zur Kontrolle die Felder der Eichkarte im
D1-Mode. Hierbei sollten die Abweichungen nicht mehr als
D = ±0.01 betragen.
Behandeln Sie die Eichkarte mit Sorgfalt und wählen Sie für
die Aufbewahrung einen dunklen, staubfreien und normal
temperierten Platz.
Datenübertragung (SENDE-MODE)
Im manuellen Sendemodus wird die Datenübertragung
mit der Taste SEND gestartet.
Im automatischen Sendemodus werden nach jeder
Messung die Daten automatisch übertragen.
Zusätzlich können die Messwerte mit der Taste SEND
beliebig oft übertragen werden.
Während der Übertragung ertönt ein Signal und im Display
erscheinen kurzzeitig zwei parallel verlaufende Linien.
Datenübertragung einstellen:
1 Select-Mode über die beiden Tasten SELECT aufrufen.
2 SENDE-MODE durch Drücken der Taste über WEITER
auswählen.
3 SENDE-MODE mit der Taste über JA aufrufen.
4 Drücken Sie die Taste über MAN für manuellen oder
AUT für automatischen Sendebetrieb.
