Messen eines Druckauftrags
Messen – Dichte

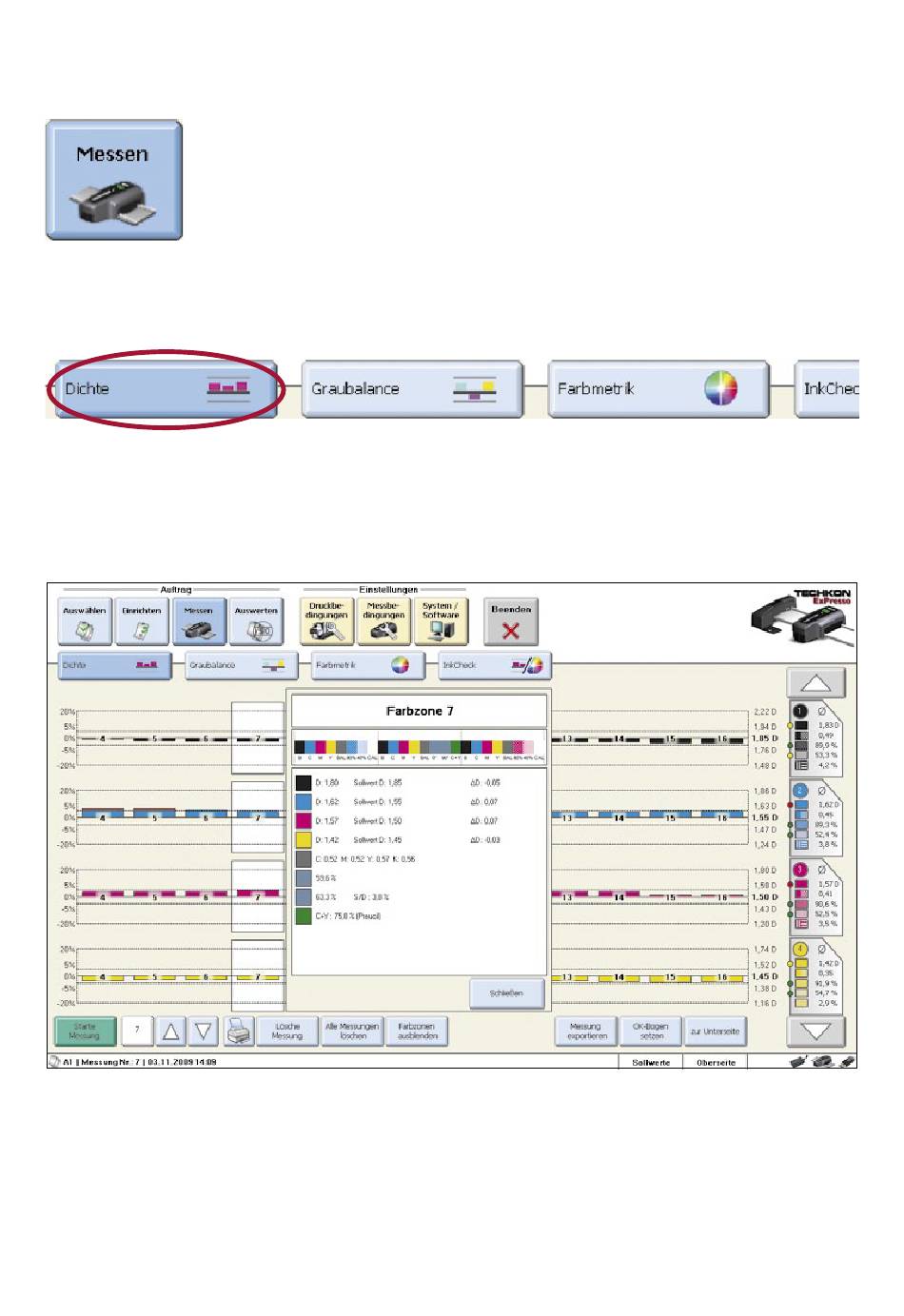

Alle relevanten Informationen zu einer Messung werden auf einem Bildschirm über-
sichtlich dargestellt. Eine Messung wird durch Drücken auf die grüne Taste – wahlwei-
se auf dem Messgerät oder links unten auf dem Bildschirm – ausgelöst.
1.
3.
2.
1. Durch Klicken auf das Balkendiagramm erhält man die Detailinformation zu jeder Farbzone.
2. Messwerte außerhalb der zulässigen Toleranz werden rot markiert.
3. Der rechte Bereich zeigt detailliert die Durchschnittswerte der Messgrößen zu den einzel-
nen Druckwerken an.
Seite 48
Handbuch TECHKON SpectroDrive Kapitel 3 – Bedienung
