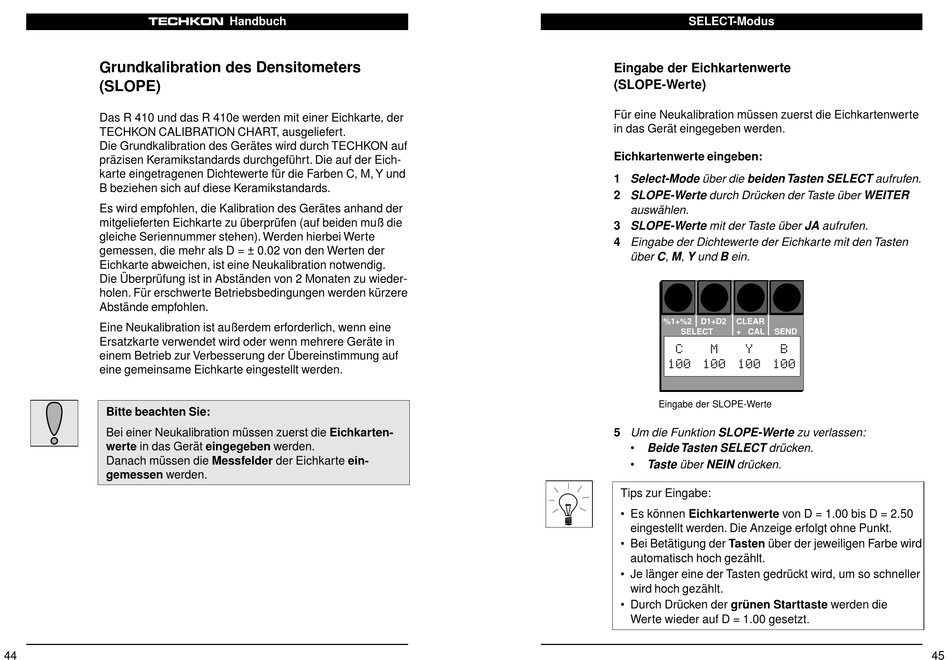

TECHKON Handbuch
Grundkalibration des Densitometers
(SLOPE)
Das R 410 und das R 410e werden mit einer Eichkarte, der
TECHKON CALIBRATION CHART, ausgeliefert.
Die Grundkalibration des Gerätes wird durch TECHKON auf
präzisen Keramikstandards durchgeführt. Die auf der Eich-
karte eingetragenen Dichtewerte für die Farben C, M, Y und
B beziehen sich auf diese Keramikstandards.
Es wird empfohlen, die Kalibration des Gerätes anhand der
mitgelieferten Eichkarte zu überprüfen (auf beiden muß die
gleiche Seriennummer stehen). Werden hierbei Werte
gemessen, die mehr als D = ± 0.02 von den Werten der
Eichkarte abweichen, ist eine Neukalibration notwendig.
Die Überprüfung ist in Abständen von 2 Monaten zu wieder-
holen. Für erschwerte Betriebsbedingungen werden kürzere
Abstände empfohlen.
Eine Neukalibration ist außerdem erforderlich, wenn eine
Ersatzkarte verwendet wird oder wenn mehrere Geräte in
einem Betrieb zur Verbesserung der Übereinstimmung auf
eine gemeinsame Eichkarte eingestellt werden.
Bitte beachten Sie:
Bei einer Neukalibration müssen zuerst die Eichkarten-
werte in das Gerät eingegeben werden.
Danach müssen die Messfelder der Eichkarte ein-
gemessen werden.
44
SELECT-Modus
Eingabe der Eichkartenwerte
(SLOPE-Werte)
Für eine Neukalibration müssen zuerst die Eichkartenwerte
in das Gerät eingegeben werden.
Eichkartenwerte eingeben:
1 Select-Mode über die beiden Tasten SELECT aufrufen.
2 SLOPE-Werte durch Drücken der Taste über WEITER
auswählen.
3 SLOPE-Werte mit der Taste über JA aufrufen.
4 Eingabe der Dichtewerte der Eichkarte mit den Tasten
über C, M, Y und B ein.
%1+%2
D1+D2
CLEAR
SELECT
+ CAL
SEND
C
M
Y
B
100 100 100 100
Eingabe der SLOPE-Werte
5 Um die Funktion SLOPE-Werte zu verlassen:
Beide Tasten SELECT drücken.
•
•
Taste über NEIN drücken.
Tips zur Eingabe:
• Es können Eichkartenwerte von D = 1.00 bis D = 2.50
eingestellt werden. Die Anzeige erfolgt ohne Punkt.
• Bei Betätigung der Tasten über der jeweiligen Farbe wird
automatisch hoch gezählt.
• Je länger eine der Tasten gedrückt wird, um so schneller
wird hoch gezählt.
• Durch Drücken der grünen Starttaste werden die
Werte wieder auf D = 1.00 gesetzt.
45
