Kapitel 2
Beschreibung der Messfunktionen

2.1 Messfunktionen von SpectroPlate Start

% Rasterprozent
Mit dieser Messfunktion wird die geometrische Flächendeckung eines Rasters ermit-
telt. Es wird also das prozentuale Verhältnis zwischen der durch die Rasterpunkte
gebildeten Fläche und der Gesamtfläche berechnet. Ein Wert von 50 % bedeutet
zum Beispiel, dass die Hälfte der Fläche mit Punkten bedeckt ist.
Die richtigen Rasterpunktwerte sind ein wichtiges Qualitätskriterium für Druck-
platten, denn die Flächendeckung der Rasterpunkte ist ein Maß für die Menge der
übertragenen Druckfarbe, welche die Farbgebung des Druckprodukts bestimmt.
1.
2.
3.
4.
9.
4.
Bild-Modus:
Blinkender Pfeil = Originalbild:
farbiges, bewegtes Live-Bild
Pausen-Symbol = Ergebnisbild:
Binarisiertes Bild nach der Bild-
berechnung
Handbuch TECHKON SpectroPlate Kapitel 2 – Messfunktionen
5.
6.
7.
8.
10.

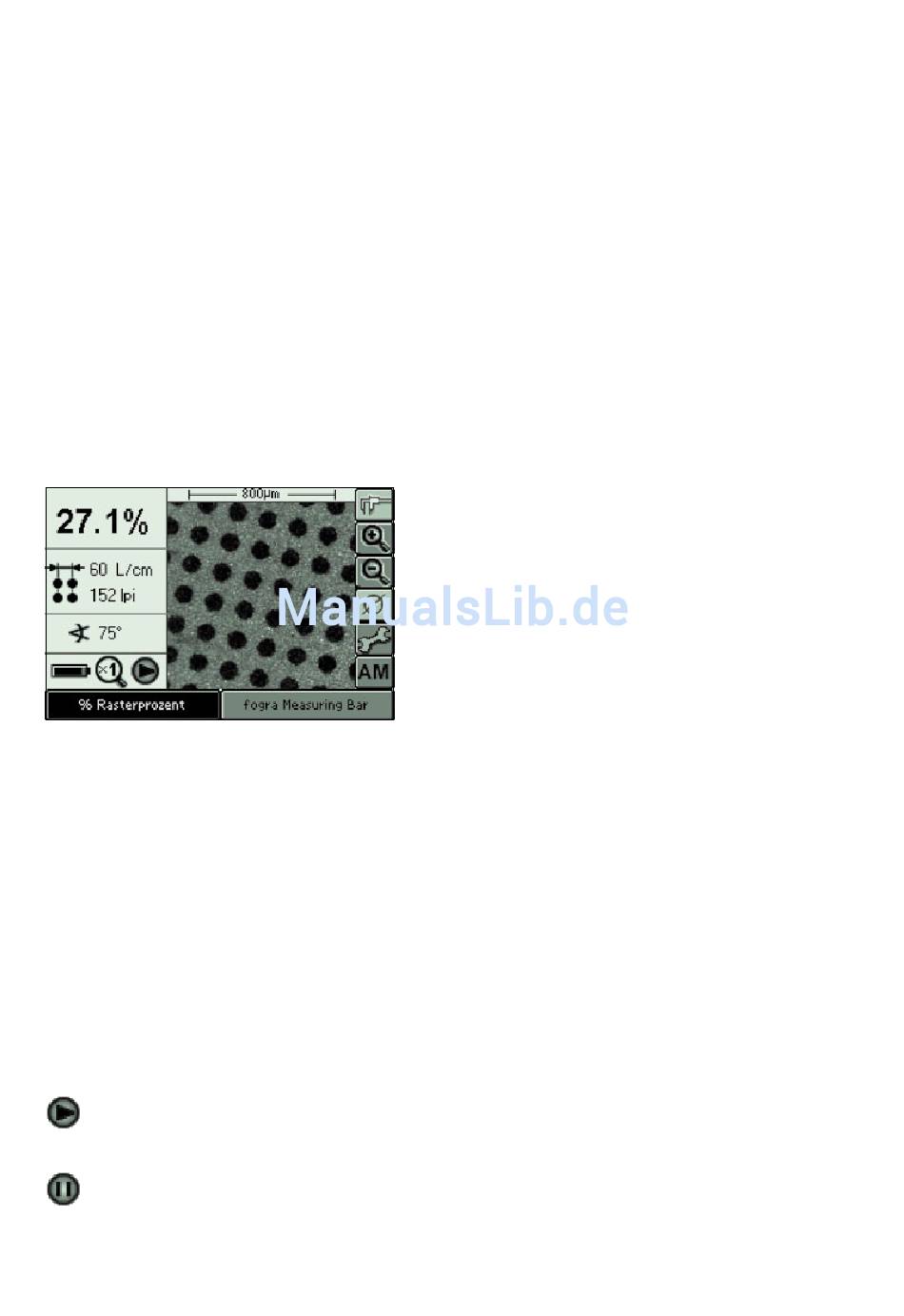

1. Rasterprozentwert
2. Rasterweite (= Rasterfrequenz)
3. Rasterwinkel
4. Akkuzustand, Zoom-Faktor, Bild-Modus
5. Mikroskopisches Bild
6. Zoom-Funktion
Die Zoom-Funktion zeigt das Bild auf dem
LCD-Display mit bis zu 4-fach vergrößerter
Darstellung. Wählen Sie einfach eines der
Zoom-Icons und drücken Sie die Enter-
Taste, um den Zoom-Faktor schrittweise zu
anzuheben oder zu verringern. Der aktuelle
Zoom-Faktor wird unter 4. angezeigt.
7. Geräteeinstellungen
8. Hier wird der zu messende Rastertyp
eingestellt. Die Einstellung AM greift auf
die AM-Kalibrationsdaten zu und die FM-
Einstellung entsprechend auf die FM-Kali-
brationsdaten. Hybridraster sollten mit der
Einstellung AM gemessen werden.
9. Messfunktionen
10. Plattentyp / Messbedingungen
Das Gerät zeigt solange das bewegte Origi-
nalbild an, bis die grüne Messtaste gedrückt
wird. Dann erfolgt innerhalb einer Sekunde
die Bildberechnung und es werden die Mess-
werte und das Ergebnisbild angezeigt. Das
Display wechselt automatisch nach fünf Se-
kunden oder wenn das Gerät auf ein anderes
Messfeld bewegt wird wieder zum Live-Bild.
Seite 21
