Inhaltszusammenfassung für Techkon SpectroPlate

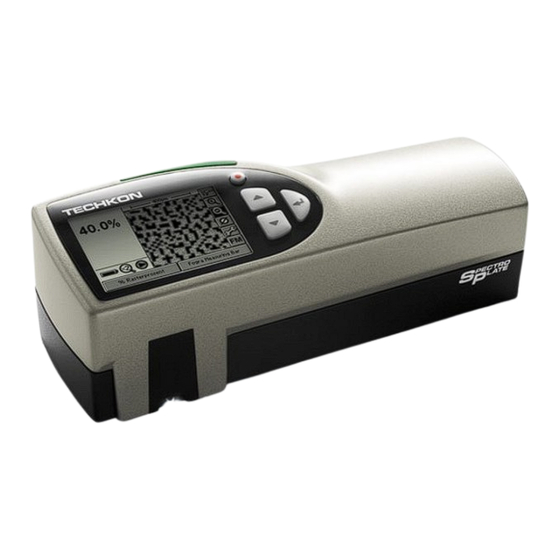

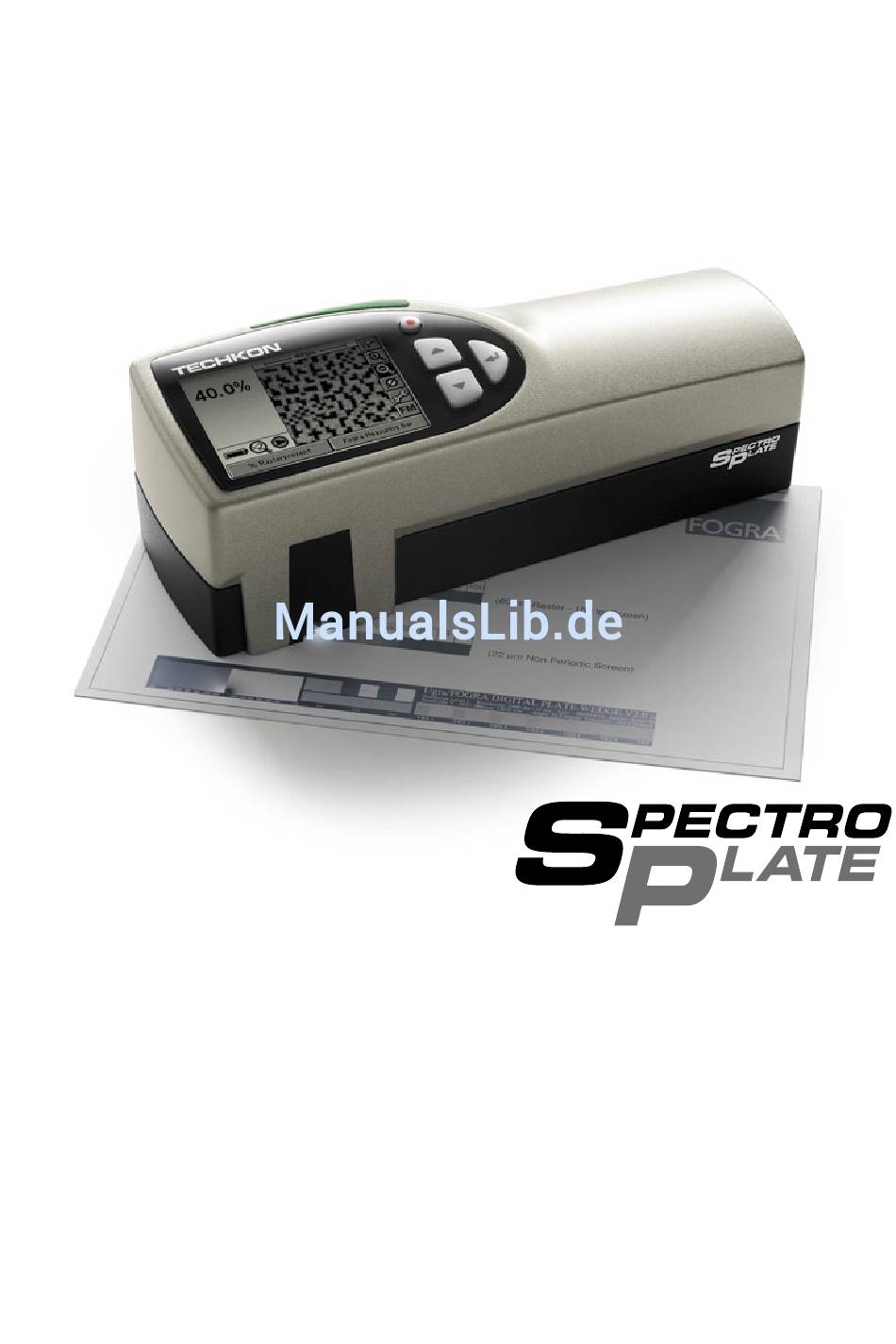

- Seite 1 TECHKON Handbuch Druckplatten-Messgerät SpectroPlate Software SpectroConnect...
- Seite 2 Trotzdem können Fehler nicht vollständig ausgeschlossen werden. Die TECHKON GmbH und die Autoren können für fehlerhafte Angaben und deren Folgen keine Haftung übernehmen. Die Nennung von Produkten, die nicht von der TECHKON GmbH stammen, dient aus- schließlich Informationszwecken und stellt keinen Warenzeichenmissbrauch dar. Alle genannten Schutzrechte werden anerkannt.
- Seite 3 Detaillierte Beschreibung der Messfunktionen Kapitel 3: Bedienung der Windows-Software SpectroConnect Für die ersten Schritte mit SpectroPlate empfehlen wir das Lesen des ersten Kapi- tels; insbesondere des Abschnitts 1.4. Sie werden begeistert sein, dass Sie schon nach etwa 10 Minuten sicher mit dem Messgerät umgehen werden.
-
Seite 4: Inhaltsverzeichnis
1.5 Pflege und Wartung ............... 18 Kapitel 2: Beschreibung der Messfunktionen 2.1 Messfunktionen von SpectroPlate Start ........21 2.2 Zusätzliche Funktionen von SpectroPlate Expert ....22 2.3 Zusätzliche Funktionen von SpectroPlate All-Vision .... 29 Kapitel 3: Bedienung der Windows-Software SpectroConnect 3.1 Programmbeschreibung .............. -
Seite 5: Kapitel 1: Aufbau Und Bedienung Von Techkon Spectroplate
Druckbogenmessung konzipierten Densitometer verwendet, so hat sich heute als perfekt geeignete Technologie die mikroskopische Bildaufnahme und -analyse für die Beurteilung der Druckplattenqualität durchgesetzt. Mit SpectroPlate geben wir Ihnen ein Druckplatten-Messgerät an die Hand, das alle Vorzüge dieser modernen Messtechnologie in einem kompakten und mobilen Handmessgerät vereint. - Seite 6 Druckplatten können die geometrischen Rasterprozentwerte auf Film und Drucken bestimmt werden. Auch als portables Mikroskop kann SpectroPlate praktisch eingesetzt werden, denn es macht sichtbar, was dem bloßen Auge verborgen bleibt. Die detailreichen Mik- roskopbilder lassen sich direkt an den PC übertragen. Neben der rein visuellen Be- trachtung können die Punktgröße sowie der Abstand zweier beliebiger Punkte mit...
-
Seite 7: Die Technischen Vorzüge Auf Einen Blick
• Mobiles Gerät für den Einsatz an beliebigen Orten ohne PC • Schnell wiederaufladbarer Hochleistungs-Akku; praktische Ladekonsole • Upgrade von Start- zu Expert-Version einfach per PC durchführbar • Aufgenommene Messreihen können später zu Archivierungszwecken an einen PC übertragen werden Handbuch TECHKON SpectroPlate Kapitel 1 – Aufbau und Bedienung Seite 7... -
Seite 8: Gerätevarianten Und Lieferumfang
1.2 Gerätevarianten und Lieferumfang Drei verschiedene Gerätevarianten SpectroPlate wird in drei Leistungsstufen angeboten. SpectroPlate Start ist für Messungen von Rasterprozentwerten auf beliebigen Druckplattentypen, Filmen und CMYK-Drucken ausgelegt. Mit der Expert-Ausführung können darauf aufbauend im Gerät komplette Kennlinien aufgezeichnet und geometrische Analysen durchgeführt werden. -
Seite 9: Aufbau Von Spectroplate
Hand; die Tasten sind mit dem rechten Zeigefinger gut erreich- bar und das geneigte, hintergrundbeleuchtete Gerätedisplay ist optimal ablesbar. Ein großer Vorteil von SpectroPlate ist das direkte, sichere Positionieren des Mess- kopfs über dem Messfeld. Die Probe wird mit weißen LEDs gleichmäßig beleuchtet. -
Seite 10: Bedienung Von Spectroplate
Wird innerhalb von zwei Minuten keine Taste gedrückt, schaltet sich das Gerät automatisch aus. Ein erneutes Einschalten erfolgt einfach wieder durch Drücken der grünen Messtaste. Im Display erscheint die gleiche Anzeige, die vor dem Ausschal- ten vorhanden war. SpectroPlate lässt sich nicht durch einen Tastendruck ausschal- ten. Aufladen Der Akkuzustand wird bei eingeschaltetem Gerät in der linken unteren Bildschirm-... -
Seite 11: Ausführen Von Messungen
Verrutschen erfolgt. Geräteeinstellungen über das Bedienmenü Das Display von SpectroPlate ist klar aufgeteilt: in einen Bereich, in dem die Mess- ergebnisse angezeigt werden und einen Rahmen aus auswählbaren „Soft keys“. Hinweis: Sollten Sie die Start-Ausführung von SpectroPlate haben, dann sind be- stimmte „Soft keys“... -
Seite 12: Menü: Geräteeinstellungen
Fensters können Sie mit den Pfeiltasten navigieren. Die Auswahl eines Unterme- nüs sowie das Bestätigen einer Einstellung erfolgt mit der Enter-Taste. Die runde, rote Escape-Taste führt Sie zurück in den Messmodus. nur SpectroPlate Expert und All-Vision Seite 12 Handbuch TECHKON SpectroPlate Kapitel 1 – Aufbau und Bedienung... - Seite 13 Die unten aufgeführten Messfunktionen werden in Kapitel 2 beschrieben. Verzeichnis der Messfunktionen: 1. % Rasterprozent S. 21 2. Plattenkennlinie S. 23 3. Tonwertzunahme S. 26 4. Geometrische Analyse S. 27 Handbuch TECHKON SpectroPlate Kapitel 1 – Aufbau und Bedienung Seite 13...
- Seite 14 Sollten die Messwerte außerhalb der zulässigen Toleranzen liegen, ist zunächst eine Weiß-Kalibration auf dem mitgelieferten Weißstandard durchzuführen. Liegen nach erneuten Kontrollmessungen die Messungen weiterhin außerhalb des Toleranzbe- reichs, so ist eine Raster-Kalibration auf der FMB-Referenz durchzuführen. Seite 14 Handbuch TECHKON SpectroPlate Kapitel 1 – Aufbau und Bedienung...
- Seite 15 Abbildung auf Seite 9). Wählen Sie „Kalibration“ und dann „Weiß- Kalibration“ aus dem Menü „Geräteeinstel- lungen“ und folgen Sie den Anweisungen des Geräte-Displays. Die erfolgte Kalibration wird von einem akustischen Signal bestätigt. Handbuch TECHKON SpectroPlate Kapitel 1 – Aufbau und Bedienung Seite 15...
- Seite 16 Sie eine Weiß-Kalibration aus. Übertragen Sie die Referenzwerte des FMB- Auswerteprotokolls in die in die entspre- chende SpectroPlate-Tabelle. Nun führen sie nacheinander die AM- oder FM-Messungen auf der FMB-Offsetplatte durch. Seite 16 Handbuch TECHKON SpectroPlate Kapitel 1 – Aufbau und Bedienung...
-
Seite 17: Einstellen Des Druckplattentyps
Nehmen Sie eine Leistungserwei- Film auf eine Leuchtplatte und führen Sie die terung zum Modell SpectroPlate All-Vision Messung durch. vor. Weitere Informationen finden Sie im Kapitel 2.3 dieses Handbuchs. Handbuch TECHKON SpectroPlate Kapitel 1 – Aufbau und Bedienung Seite 17... -
Seite 18: Pflege Und Wartung
1.5 Pflege und Wartung SpectroPlate ist ein hochpräzises, optisches Messgerät. Es wurde so konstruiert, dass es auch in rauen Industrieumgebungen zuverlässig arbeitet. Vermeiden Sie jedoch Stöße, starke Temperatureinwirkungen oder den Betrieb in staubiger oder feuchter Umgebung. Bewahren Sie das Gerät immer an einem geschützten Ort auf, z. -
Seite 19: Regelmäßige Geräteüberprüfung
Fehlerbehebung Sollte SpectroPlate fehlerhaft arbeiten, überprüfen Sie bitte zunächst, ob die Gerä- teeinstellungen und Messbedingungen richtig eingestellt sind. Führen Sie als nächstes eine Weiß-Kalibration auf dem Weißstandard durch und überprüfen Sie danach die Funktionsfähigkeit des Geräts. Ein Geräte-Reset setzt das Messgerät zurück in seinen Auslieferungszustand. Ge- speicherte Messwerte, Referenz-, Soll- und Toleranzwerte werden gelöscht. -
Seite 20: Wechseln Des Akkus
Der Nickel-Metallhydrid Akku hat eine hohe Lebensdauer. Im Laufe der Zeit kann jedoch die Kapazität des Akkus sinken und ein Wechsel sinnvoll sein. Verwenden Sie nur den originalen TECHKON SpectroPlate Ersatzakku. Andere Akkus können das Messgerät beschädigen! Sie benötigen neben dem TECHKON-Ersatzakku lediglich einen weiches Tuch und einen Kreuzschlitz-Schraubendreher der Größe Philips I. -
Seite 21: Kapitel 2: Beschreibung Der Messfunktionen
Ergebnisbild angezeigt. Das Binarisiertes Bild nach der Bild- Display wechselt automatisch nach fünf Se- berechnung kunden oder wenn das Gerät auf ein anderes Messfeld bewegt wird wieder zum Live-Bild. Handbuch TECHKON SpectroPlate Kapitel 2 – Messfunktionen Seite 21... -
Seite 22: Zusätzliche Funktionen Von Spectroplate Expert
Um eine Kennlinie zu erstellen, werden nacheinander die Messfelder eines soge- nannten Stufenkeils gemessen. Ein Stufenkeil besteht aus Feldern mit nacheinander ansteigenden Rasterprozentwerten, z. B. 10 %, 20 %, 30 %, ... Seite 22 Handbuch TECHKON SpectroPlate Kapitel 2 – Messfunktionen... - Seite 23 Pfeiltasten und wählen Sie einen Wert mit der Enter-Taste aus. Ein kleines Auswahlfenster öffnet sich, in dem Sie den neuen Wert eingeben können, indem sie die Pfeiltasten benutzen. Handbuch TECHKON SpectroPlate Kapitel 2 – Messfunktionen Seite 23...
- Seite 24 Analog zum Einstellen der Sollwerte können Sie neue Toleranzen definieren. Diese Funktion speichert eine bereits gemessene Kurve als Sollwerte. Eine freie Zuordnung der gemessenen Kurve zu einem der vier Sollwertsätze ist möglich. Seite 24 Handbuch TECHKON SpectroPlate Kapitel 2 – Messfunktionen...
- Seite 25 2. „Soft key“ Kennlinie wert zu Messwert innerhalb der Kennlinie bewegen. Die graue Schattierung im Umfeld der Kennlinie zeigt den Toleranzbereich an. Messwerte außerhalb der zulässigen Tole- ranz sind durch ein Kreuz gekennzeichnet. Handbuch TECHKON SpectroPlate Kapitel 2 – Messfunktionen Seite 25...
-
Seite 26: Tonwertzunahme
Die Tonwertzunahme beträgt 45,4 % - 50 % = -4,6 %. Eigentlich handelt es sich in diesem Beispiel Flächendeckung - Referenzwert = wegen des negativen Werts um eine „Ton- Tonwertzunahme wertabnahme“. Seite 26 Handbuch TECHKON SpectroPlate Kapitel 2 – Messfunktionen... - Seite 27 Geometrische Analyse SpectroPlate Expert lässt sich auch als digitales Mikroskop verwenden. Mikrosko- pisch kleine Strukturen lassen sich auf dem LCD-Display betrachten und bei Bedarf als hochauflösende Digitalbilder an den PC übertragen. Bei der Messfunktion „Geometrische Ana- lyse“ werden die Eigenschaften von Kreisen analysiert.
- Seite 28 Messwertspeicher SpectroPlate Expert erlaubt das Speichern von 100 Datensätzen. Die Messdaten können im Gerät verwaltet werden und zur späteren Bearbeitung über die Win- dows-Software SpectroConnect an den PC übertragen werden. In das Messwertspeicher-Menü gelangt man über den „Soft key“ Geräteeinstellungen oder abgekürzt, indem man die rote Taste...
-
Seite 29: Mittelwertmessung
Mittelwertmessungen sind sinnvoll, wenn das Messfeld nicht gleichmäßig beschaffen ist. Dann sollte an mehreren Stellen gemessen und anschließend gemittelt werden. Diese Funktion erfordert SpectroPlate Expert oder All-Vision und die Messfunktion „% Rasterprozent“, „Plattenkennlinie“ oder „Tonwertzunahme“. 1. „Soft key“ für Mittelwertmessung 2. - Seite 30 Messfeld beleuchtet, während der Mes- bliebene Partikelreste und überschüssige Reinigungsflüssigkeit weg. Vor Beginn der sung prozessfreier Druckplatten weniger Messungen muss die Druckplatte trocken hell erscheint als bei der Messung konven- sein. tioneller Druckplatten. Seite 30 Handbuch TECHKON SpectroPlate Kapitel 2 – Messfunktionen...
-
Seite 31: Kapitel 3: Bedienung Der Windows-Software Spectroconnect
RIP-Applikationen. Eine Besonderheit ist die grafische Anzeige der aufge- nommenen hochauflösenden Mikroskopbilder auf dem Monitor. • Bei Verwendung von SpectroPlate Start muss das Gerät während der Messung über das USB-Kabel mit dem PC verbunden sein. Beim Ausführen einer Messung wird das Messresultat direkt in die Software übertragen und dort angezeigt. -
Seite 32: Grundbedienung
Software-Symbol SpectroConnect“ abgelegt. SpectroConnect Nach dem Start des Programms und dem Auswählen des SpectroPlate-Reiters oben links, öffnet sich die SpectroPlate-Bildschirmmaske, die in drei Bereiche aufgeteilt ist: Links die Abbildung des Speicherinhalts des angeschlossenen Messgeräts, rechts das jeweils aktivierte Programm-Modul und unten eine Leiste, in der die Symbole aller auswählbaren Programm-Module sichtbar sind. -
Seite 33: Programm-Modul „Spectroplate Einstellungen
Sie erscheinen dann auf dem Gerätedisplay grau schattiert. 3. Geräte-Update: Hier werden neue Programme in SpectroPlate geladen. Es wird zwischen zwei Möglichkeiten des Programm-Uploads unterschieden: • Geräte-Update: Lädt die aktuelle Geräte-Software • Geräte-Upgrade: Erweitert die Ausbaustufe von SpectroPlate Start auf Expert (kostenpflichtig) 4. - Seite 34 3.4 Programm-Modul „SpectroPlate Einstellungen“ Im Software-Modul „SpectroPlate Einstellungen“ können der Plattentyp (1.), eine Tabelle von Sollwerten (2.) sowie positive oder negative Platten (3.) direkt ausge- wählt werden. Wählen sie zuerst den „Soft key“ „Messbedingungen” (4.) im unteren rechten Bereich des oben angezeigten Display-Bildes aus. Es öffnet sich ein neuer Bereich unter dem Bild, der drei Pop-up-Balken für die Platten- und Sollwert-Einstellungen...
-
Seite 35: Programm-Modul „Kennlinie
Dieses Modul dient der Anzeige von Kennlinien. Die Kennlinien können bei ange- schlossenem Gerät durch Einzelmessungen aufgebaut werden oder es können bei Verwendung von SpectroPlate Expert oder All-Vision bereits gemessene Kennlinien in einem Zug an die Software übertragen und angezeigt werden. -
Seite 36: Programm-Modul „Export
% Rasterprozent, Rasterwei- trennt sein sollen. Sämtliche Einstellungen te und Rasterwinkel; jeweils durch „Tab“ lassen sich speichern und später wieder getrennt. Am Ende erfolgt ein Zeilensprung abrufen. durch „Return“. Seite 36 Handbuch TECHKON SpectroPlate Kapitel 3 – SpectroConnect... -
Seite 37: Programm-Modul „Digitales Mikroskop
Das Originalbild ist eine 24-Bit-RGB-Farb- Das Dreieck wird beim Speichern des Bildes datei. Das für die Rasterprozentmessung nicht mit den Bilddaten abgespeichert. herangezogene Ergebnisbild ist eine binari- sierte Schwarz/Weiß-Bitmap-Datei. Handbuch TECHKON SpectroPlate Kapitel 3 – SpectroConnect Seite 37... -
Seite 38: Technische Daten
CtP und konventionell belichtet, Die technischen Daten gelten für das Standardgerät mit Filmmessung in Durch- und Auflicht, 3 mm Blende. Genannte Marken und Warenzeichen werden anerkannt. Papiermessung CMYK SpectroPlate, SpectroDens, SpectroJet, SpectroDrive, SpectroCheck, InkCheck und TECHKON sind eingetragene Marken der TECHKON GmbH. -
Seite 39: Herstellerzertifikat
Gerät: Druckplatten-Messgerät TECHKON SpectroPlate Seriennummer: Hersteller: TECHKON GmbH • Wiesbadener Str. 27 • D-61462 Königstein Telefon: +49 (0)6174 92 44 50 • Telefax: +49 (0)6174 92 44 99 E-Mail: info@techkon.com • http://www.techkon.com Zertifizierung: Das Gerät erfüllt die EU-Richtlinie 89/336/EWG über die elektromagnetische Verträglichkeit EMV und ist mit dem... - Seite 40 Kalibration: Das Messgerät ist werkseitig dauerhaft kalibriert. Eine Weiß- Kalibration dient zum Weißabgleich der eingebauten Digital- kamera. Die Raster-Kalibration dient der Absolutgenauigkeit der Rasterprozentwerte und hat als Referenz die Fogra Measuring Bar FMB. Die Geräte sind langzeitstabil, das heißt es sind keine festen Zeitintervalle für eine Neu-Kalibration erforderlich.
-
Seite 41: Eu-Konformitätserklärung
EU-Konformitätserklärung EC-Declaration of Conformity Déclaration de Conformité de la CE Dichiarazione di conformità CE Hersteller: TECHKON GmbH Manufacturer / constructeur / costruttore Adresse: Wiesbadener Str. 27 D-61462 Königstein Address / adresse / indirizzo erklärt, dass die Produkte: Declares that the products / déclare, que le produits / si dichiara che il prodotto...
