3.3 Localizar o número da porta COM virtual
Para usar a porta COM virtual do PC Tool, o número atribuído à
porta COM virtual é necessário. Esta informação pode ser encon-
trada no Device Manager no Windows.
Control panel > System > Hardware > Device Manager.
Em Device Manager, expanda o item "Ports (COM & LPT)", e
localize o item "USB Serial Port". O número da porta COM virtual
aparecerá entre parêntesis ao lado do nome, ex. USB Serial Port
(COM4) como demonstrado na fig. 2.

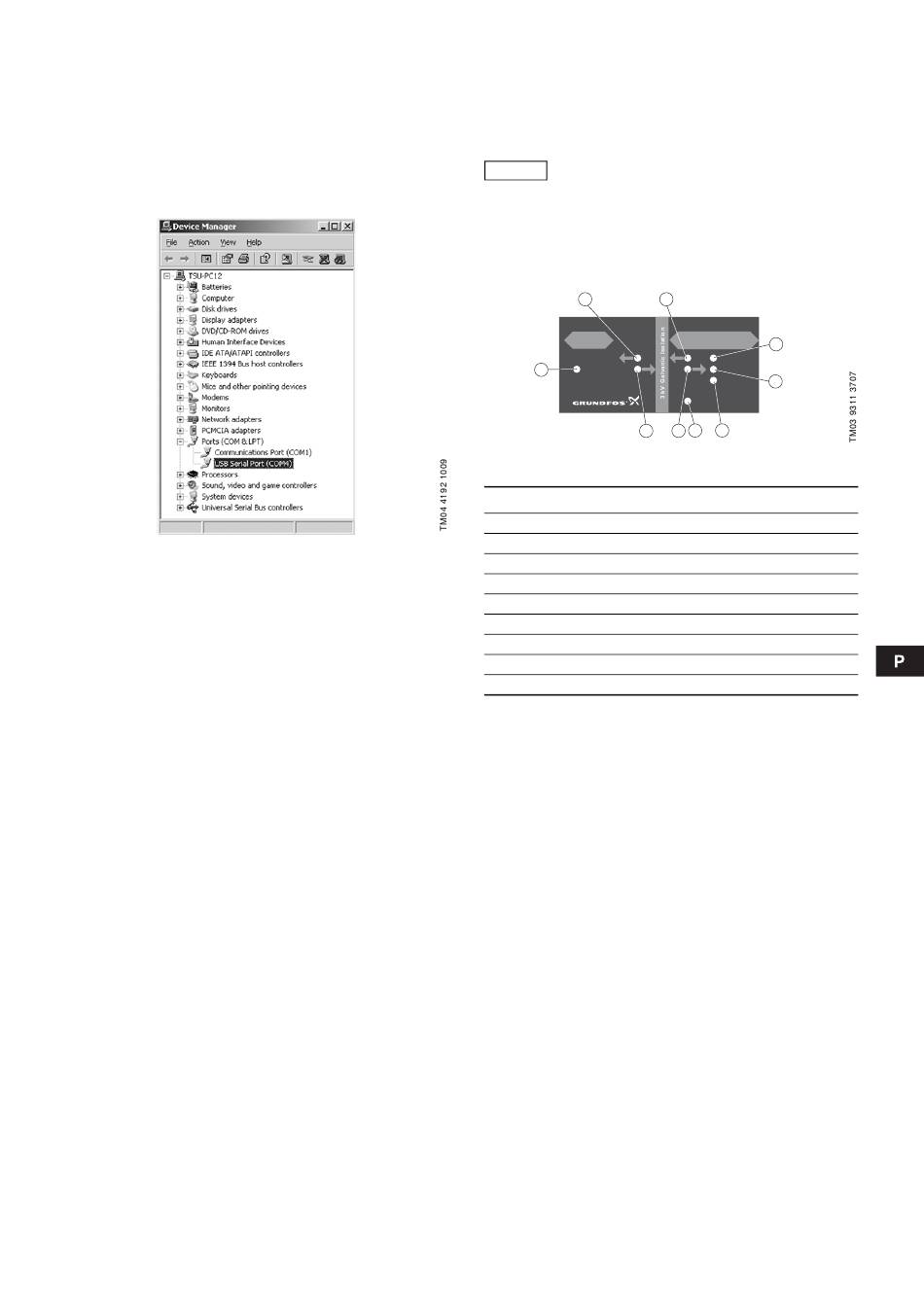

Fig. 2 Device Manager
Se mais do que um PC Tool Link estiver ligado ao computador, o
número da porta COM virtual será atribuído a cada unidade.
3.4 Conectores
O PC Tool Link é fornecido com dois conectores:
• Conector fêmea SubD de 15 pólos (liga-se ao produto da
Grundfos)
• Conector USB (liga-se ao PC).
Se a comunicação falhar, consulte a secção
Nota
6. Detecção de avarias.
4. Descrição funcional
O PC Tool Link tem nove indicadores luminosos (LEDs) para
indicar o estado da comunicação entre o PC e o produto da
Grundfos.
2
PC
Data
1
USB
3
Fig. 3 Cores dos LEDs
Pos. Cor do LED
1 Laranja
2 Vermelho
3 Vermelho
4 Vermelho
5 Vermelho
6 Amarelo
7 Amarelo
8 Amarelo
9 Verde
4
PC Tool Link
Grundfos Unit
6
Data RS232
TTL
GENIbus
7
(RS485)
Power
5 9 8
